Столы рабочие VIKING «КОНСТАНТ»
Рабочие места серии Констант
ПроизводительViking
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

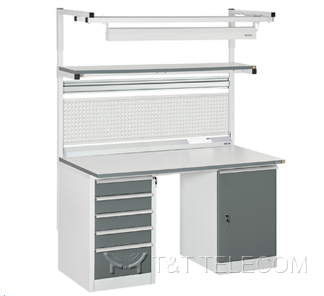

Рабочие места Viking серии КОНСТАНТ — общепромышленные и антистатические (ESD) столы, которые, в отличие от остальных серий, не регулируются по высоте. Это самая жёсткая конструкция с наибольшей допустимой нагрузкой на столешницу среди серий Viking; опорами могут служить Н-образная опора, тумбы и планшетные драйверы в любых комбинациях. Столы подходят для рабочего места монтажника или ремонтника радиоэлектронной аппаратуры, а также как верстак для слесарных работ и тяжёлого оборудования.
Варианты опор
| № | Опора |
|---|---|
| 1а | Тумба с 5 плоскими ящиками для хранения схем и чертежей (ДР-05) |
| 1б | Тумба с 3 высокими ящиками для хранения схем и чертежей (ДР-03) |
| 1в | Тумба с 1 ящиком и запирающейся на ключ дверцей (ТМБ-02) |
| 1г | Тумба с запирающейся на ключ дверцей (ТМБ-01) |
| 1д | Опора Н-образная |
У столов шириной 1200 мм одна из опор обязательно Н-образная; столы шириной 1500 и 1800 мм оснащаются опорами в любой комбинации. Маркировка: «+ДР-05» — Н-образная опора и драйвер с пятью ящиками; «+ТМБ-02» — Н-образная опора и тумба с ящиком и дверцей; комбинации драйверов и тумб — «+ДР-05+ДР-03», «+ДР-05+ТМБ-01» и т. д.
Элементы и дополнительное оснащение
| № | Элемент | Описание |
|---|---|---|
| 1 | Стол рабочий СР Констант | Без регулировки высоты рабочего места |
| 2 | Полка для оборудования ПО | В комплекте задние стойки для монтажа дополнительного оборудования |
| 2а | Дополнительная полка ПО/1 | Без задних стоек, требует наличия основной полки |
| 3, 3а | Рельс для ячеек комплектации радиокомпонентов | Ячейки по всей ширине стола, алюминиевый профиль |
| 4 | Освещение рабочей поверхности ДЛ/A | Алюминиевый корпус с регулировкой направления света, бестеневой отражатель, немерцающее электронное включение без строб-эффекта; 2 люминесцентные лампы по 54 Вт; 1200 люкс на 1 м |
| 4а | Освещение светодиодное ДЛ/С2 | 4700–5300 К; не менее 1200 люкс на расстоянии 1 м, от столешницы 500–1000 мм |
| 4б | Светильник под верхнюю полку ДЛ/Н2 | Под верхней полкой или на перфопанели, наклон 80°, 4700–5300 К, не менее 1000 люкс на 1 м |
| 5 | Средняя стойка СРСТ | Требуется при заказе любых ½ модулей; стойка и поперечная планка |
| 6, 6а | Панель электромонтажная ЭПА | Алюминиевый короб с 4 евророзетками и заземляющим контактом, выключатель питания, сетевой провод 3 м; опционально дополнительные розетки, автомат безопасности, УЗО, телефонная розетка. Номинальная нагрузка 10 А |
| 7, 7а | Панель перфорированная ПФП | Для вспомогательного оборудования и инструментов. ПФП — 1190/1490/1790×325 мм, ½ ПФП — 610/760/910×500 мм |
| 8, 8а | Полка наклонная ПН, полноразмерная ПНП | Регулировка угла наклона, до 50 кг. ПН — 534/684/834×295 мм, ПНП — 1190/1490/1790×295 мм |
| 9 | Инструментальная планка ИП | Для подвесных инструментов, дополнительного освещения, схем и чертежей, подвеса для инструмента |
Документация
- Рабочие столы VIKING серии КОНСТАНТ — проспект (PDF)
- Стол Констант с 1 тумбой-драйвером — инструкция по сборке (PDF)
- Стол Констант с 2 тумбами-драйверами — инструкция по сборке (PDF)
- Полка наклонная ПН — инструкция по сборке (PDF)
- Инструментальная планка ИП — инструкция по сборке (PDF)
- Рельс для крепления ячеек комплектации РК — инструкция по сборке (PDF)
- Дополнительная полка для оборудования ПО/1 — инструкция по сборке (PDF)
- Освещение рабочей поверхности ДЛ/A Комфорт — инструкция по сборке (PDF)
- Освещение рабочей поверхности ДЛ/A — инструкция по сборке (PDF)
- Основная полка для оборудования ПО — инструкция по сборке (PDF)
- Панель перфорированная ПФП — инструкция по сборке (PDF)
- Панель электромонтажная ЭПА — инструкция по сборке (PDF)
- Средняя стойка СРСТ — инструкция по сборке (PDF)
- Светильник под верхнюю полку ДЛ/Н — инструкция по сборке (PDF)
