UT-013 Кабель Micro-Coax Semi-Rigid 0.013"
Кабель полужесткий (Semi-Rigid)
ПроизводительMicro-Coax
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

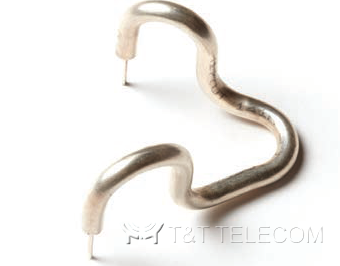

Micro-Coax UT-013 — полужесткий коаксиальный кабель (Semi-Rigid) СВЧ-диапазона с наружным диаметром 0.013″ (около 0,33 мм). Как и другие полужесткие кабели, он сохраняет форму после изгиба, поэтому подходит для стационарного монтажа в СВЧ-трактах, где важна стабильная геометрия линии.
Основные параметры исполнения: волновое сопротивление 50.0 ± 2.0 Ом; внешний проводник — медь, без покрытия; центральный проводник SPCW; диэлектрик PTFE; рабочая температура до 125 °C. По документации производителя модель относится к линейке Semi-Rigid: стандартное медное исполнение.
Технические характеристики
Данные приведены для группы моделей: UT-013, UT-020; столбец UT-013 относится к данной позиции.
| Обозначение Micro-Coax | Ед. изм. | UT-013 | UT-020 |
|---|---|---|---|
| Обозначение по MIL-DTL-17 | - | - | |
| Part Number MIL-DTL-17 | - | - | |
| Размеры | |||
| Диаметр внешнего проводника | мм | 0.330 ± 0.025 | 0.584 ± 0.025 |
| Диаметр диэлектрика | мм | - | - |
| Диаметр центрального проводника | мм | 0.0787 ± 0.0127 | 0.1270 ± 0.0127 |
| Длина прямого отрезка (макс.) | м | 3,05 | 3,05 |
| Длина на катушке | м | - | - |
| Материалы | |||
| Внешний проводник | Медь | Медь | |
| Покрытие внешнего проводника | Без покрытия | Без покрытия | |
| Диэлектрик | PTFE | PTFE | |
| Центральный проводник | SPCW | SPCW | |
| Соответствие | RoHS | RoHS | |
| Механические характеристики | |||
| Температура целостности внешнего проводника | °C | 150 | 150 |
| Предельная рабочая температура (макс.) | °C | 125 | 125 |
| Радиус внутренней кривой изгиба (мин.) | мм | 1,270 | 1,270 |
| Масса | кг/100м | 0,05 | 0,15 |
| Электрические характеристики | |||
| Волновое сопротивление | Ом | 50.0 ± 2.0 | 50.0 ± 2.0 |
| Погонная емкость | пФ/м | 95,2 | 95,2 |
| Скорость распространения | % | 70 | 70 |
| Напряжение погасания коронного разряда | VRMS @ 60 Гц | 150 | 500 |
| Предельное напряжение (ср.кв.) | VRMS @ 60 Гц | 900 | 1500 |
| Критическая частота высших типов волн | ГГц | 402 | 239 |
| Частотные характеристики | |||
| Затухание (дБ/100 фут, типовое значение) | 0.5 ГГц | 87,8 | 51,6 |
| 1.0 ГГц | 124,4 | 73,3 | |
| 5.0 ГГц | 280,5 | 166,1 | |
| 10.0 ГГц | 399,1 | 237,4 | |
| 18.0 ГГц | 539,3 | 322,3 | |
| 26.5 ГГц | 658,2 | 394,9 | |
| 40.0 ГГц | 814,9 | 491,4 | |
| 50.0 ГГц | 915,5 | 553,8 | |
| 65.0 ГГц | 1 050,4 | 638,1 | |
| 90.0 ГГц | 1 247,3 | 762,1 | |
| Допустимая мощность (Вт, при 20 °C, макс.) | 0.5 ГГц | 6,4 | 17,2 |
| 1.0 ГГц | 4,5 | 12,1 | |
| 5.0 ГГц | 2,0 | 5,4 | |
| 10.0 ГГц | 1,4 | 3,8 | |
| 18.0 ГГц | 1,0 | 2,8 | |
| 26.5 ГГц | 0,9 | 2,3 | |
| 40.0 ГГц | 0,7 | 1,8 | |
| 50.0 ГГц | 0,6 | 1,6 | |
| 65.0 ГГц | 0,5 | 1,4 | |
| 90.0 ГГц | 0,5 | 1,2 | |
Примечание: SPCW – покрытая серебром омедненная стальная проволока.
