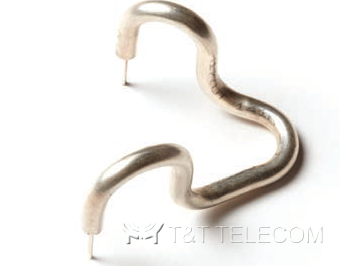

Micro-Coax UT-325C — полужесткий коаксиальный кабель (Semi-Rigid) СВЧ-диапазона с наружным диаметром 0.325″ (около 8,25 мм). Как и другие полужесткие кабели, он сохраняет форму после изгиба, поэтому подходит для стационарного монтажа в СВЧ-трактах, где важна стабильная геометрия линии.
Основные параметры исполнения: волновое сопротивление 50.0 ± 1.0 Ом; внешний проводник — медь, без покрытия; центральный проводник Stranded SPC (многопроволочный); диэлектрик PTFE; рабочая температура до 90 °C. По документации производителя модель относится к линейке Semi-Rigid: стандартное медное исполнение.
Технические характеристики
Данные приведены для группы моделей: UT-325C, UT-390C; столбец UT-325C относится к данной позиции.
| Обозначение Micro-Coax | Ед. изм. | UT-325C | UT-390C |
|---|---|---|---|
| Обозначение по MIL-DTL-17 | - | - | |
| Part Number MIL-DTL-17 | - | - | |
| Размеры | |||
| Диаметр внешнего проводника | мм | 8.255 ± 0.051 | 9.906 ± 0.051 |
| Диаметр диэлектрика | мм | - | - |
| Диаметр центрального проводника | мм | 7 x 0.7925 ± 0.0254 | 2.5908 ± 0.0254 |
| Длина прямого отрезка (макс.) | м | 6,10 | 6,10 |
| Длина на катушке | м | - | - |
| Материалы | |||
| Внешний проводник | Медь | Медь | |
| Покрытие внешнего проводника | Без покрытия | Без покрытия | |
| Диэлектрик | PTFE | PTFE | |
| Центральный проводник | Stranded SPC | SPC | |
| Соответствие | RoHS | RoHS | |
| Механические характеристики | |||
| Температура целостности внешнего проводника | °C | 125 | 175 |
| Предельная рабочая температура (макс.) | °C | 90 | 90 |
| Радиус внутренней кривой изгиба (мин.) | мм | 19,050 | 19,050 |
| Масса | кг/100м | 23,92 | 36,63 |
| Электрические характеристики | |||
| Волновое сопротивление | Ом | 50.0 ± 1.0 | 50.0 ± 0.5 |
| Погонная емкость | пФ/м | 95,2 | 95,2 |
| Скорость распространения | % | 70 | 70 |
| Напряжение погасания коронного разряда (ср.кв.) | VRMS @ 60 Гц | 3000 | 6000 |
| Предельное напряжение (ср.кв.) | VRMS @ 60 Гц | 22800 | 26700 |
| Критическая частота высших типов волн | ГГц | 14 | 12 |
| Частотные характеристики | |||
| Затухание (дБ/100 фут, типовое значение) | 0.5 ГГц | 3,5 | 3,0 |
| 1.0 ГГц | 5,2 | 4,6 | |
| 5.0 ГГц | 13,8 | 12,5 | |
| 10.0 ГГц | 22,0 | 20,1 | |
| Допустимая мощность (Вт, при 20 °C, макс.) | 0.5 ГГц | 1 702,4 | 3 425,8 |
| 1.0 ГГц | 1 156,5 | 2 321,5 | |
| 5.0 ГГц | 443,6 | 883,1 | |
| 10.0 ГГц | 283,5 | 561,6 | |
Примечание: SPC - посеребренная медь, Stranded – многопроволочный.
