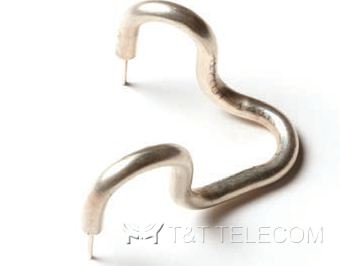

Micro-Coax UT-250C-TP — полужесткий коаксиальный кабель (Semi-Rigid) СВЧ-диапазона с наружным диаметром 0.250″ (около 6,35 мм). Как и другие полужесткие кабели, он сохраняет форму после изгиба, поэтому подходит для стационарного монтажа в СВЧ-трактах, где важна стабильная геометрия линии.
Основные параметры исполнения: волновое сопротивление 50.0 ± 0.5 Ом; внешний проводник — медь, лужёное покрытие; центральный проводник SPC; диэлектрик PTFE; рабочая температура до 100 °C. По документации производителя модель относится к линейке Semi-Rigid: стандартное медное исполнение. Индекс TP в обозначениях Micro-Coax соответствует лужёному покрытию внешнего проводника.
Технические характеристики
Данные приведены для группы моделей: UT-250C, UT-250C-TP, UT-250C-SP, UT-250C-LL / UT-250C-TP-LL; столбец UT-250C-TP относится к данной позиции.
| Обозначение CarlisleIT / Micro-Coax | Ед. изм. | UT-250C | UT-250C-TP | UT-250C-SP | UT-250C-LL UT-250C-TP-LL |
|---|---|---|---|---|---|
| Обозначение MIL-DTL-17 | UT-250A-M17 | UT-250A-TP-M17 | |||
| Артикул MIL-DTL-17 | M17/129-RG-401 | M17/129-00001 | |||
| Размеры | |||||
| Диаметр внешнего проводника | мм | 6.350 ± 0.025 | 6.350 +0.051/-0.025 | 6.350 +0.051/-0.025 | 6.350 ± 0.051 |
| Диаметр диэлектрика | мм | 5.309 ± 0.051 | 5.309 ± 0.051 | ||
| Диаметр центрального проводника | мм | 1.6281 ± 0.0254 | 1.6281 ± 0.0254 | 1.6281 ± 0.0254 | 1.8288 ± 0.0254 |
| Длина прямого отрезка (макс.) | м | 6,1 | 6,1 | 6,1 | 6,1 |
| Длина в бухте (макс.) | м | 45,72 | 45,72 | 45,72 | |
| Материалы | |||||
| Внешний проводник | Медь | Медь | Медь | Медь | |
| Покрытие внешнего проводника | - | Лужёный | Посеребрённый | - | |
| Диэлектрик | PTFE | PTFE | PTFE | LD PTFE | |
| Центральный проводник | SPC | SPC | SPC | SPC | |
| Соответствие | RoHS | RoHS | RoHS | RoHS | |
| Механические характеристики | |||||
| Температура целостности внешнего проводника | °C | 150 | 150 | 150 | 250 |
| Максимальная рабочая температура | °C | 100 | 100 | 100 | 250 |
| Радиус внутренней кривой изгиба (мин.) | мм | 3,175 | 3,175 | 3,175 | 19,05 |
| Масса | кг / 100 м | 15,58 | 15,58 | 15,58 | 14,11 |
| Электрические характеристики | |||||
| Волновое сопротивление | Ом | 50.0 ± 0.5 | 50.0 ± 0.5 | 50.0 ± 0.5 | 50.0 ± 1.0 |
| Погонная емкость | пФ / м | 95,2 | 95,2 | 95,2 | 86,8 |
| Скорость распространения | % | 70 | 70 | 70 | 77 |
| Напряжение погасания коронного разряда | VRMS @ 60 Гц | 3000 | 3000 | 3000 | 3000 |
| Предельное напряжение | VRMS @ 60 Гц | 16800 | 16800 | 16800 | 15600 |
| Критическая частота высших типов волн | ГГц | 19 | 19 | 19 | 20 |
| Частотные характеристики | |||||
| Затухание (дБ/100 фут, типовое значение) | 0.5 ГГц | 4,3 | 4,3 | 4,3 | 3,9 |
| 1.0 ГГц | 6,7 | 6,7 | 6,7 | 5,6 | |
| 5.0 ГГц | 17,4 | 17,4 | 17,4 | 13,1 | |
| 10.0 ГГц | 27 | 27 | 27 | 19,3 | |
| 18.0 ГГц | 40 | 40 | 40 | 26,9 | |
| Допустимая мощность (Вт, при 20 °C, макс.) | 0.5 ГГц | 1 780,00 | 1 061,40 | 951,8 | 2130,7 |
| 1.0 ГГц | 914,8 | 728,6 | 653,3 | 1492,3 | |
| 5.0 ГГц | 364,5 | 290,1 | 260 | 641,5 | |
| 10.0 ГГц | 238,3 | 189,5 | 169,8 | 440,9 | |
| 18.0 ГГц | 163,2 | 129,7 | 116,3 | 318,1 | |
