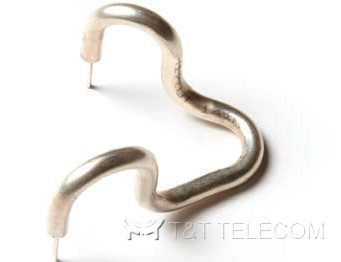

Micro-Coax UT-141A-SP — полужесткий коаксиальный кабель (Semi-Rigid) СВЧ-диапазона с наружным диаметром 0.141″ (около 3,58 мм). Как и другие полужесткие кабели, он сохраняет форму после изгиба, поэтому подходит для стационарного монтажа в СВЧ-трактах, где важна стабильная геометрия линии.
Основные параметры исполнения: волновое сопротивление 50.0 ± 1.0 Ом; внешний проводник — медь, посеребрённое покрытие; центральный проводник SPCW; диэлектрик PTFE; рабочая температура до 125 °C. По документации производителя модель относится к линейке Semi-Rigid: стандартное медное исполнение.
Технические характеристики
Данные приведены для группы моделей: UT-141A, UT-141A-TP, UT-141A-SP; столбец UT-141A-SP относится к данной позиции.
| Обозначение Micro-Coax | Ед. изм. | UT-141A | UT-141A-TP | UT-141A-SP |
|---|---|---|---|---|
| Обозначение по MIL-DTL-17 | UT-141-SA-M17 | UT-141-SA-TP-M17 | UT-141-SA-SP-M17 | |
| Part Number MIL-DTL-17 | M17/130-00004 | M17/130-00005 | M17/130-00012 | |
| Размеры | ||||
| Диаметр внешнего проводника | мм | 3.581 ± 0.025 | 3.581 +0.051/-0.025 | 3.581 +0.051/-0.025 |
| Диаметр диэлектрика | мм | 2.985 ± 0.025 | 2.985 ± 0.025 | 2.985 ± 0.025 |
| Диаметр центрального проводника | мм | 0.9195 ± 0.0178 | 0.9195 ± 0.0178 | 0.9195 ± 0.0178 |
| Длина прямого отрезка (макс.) | м | 6,10 | 6,10 | 6,10 |
| Длина на катушке | м | 45,72 | 45,72 | 45,72 |
| Материалы | ||||
| Внешний проводник | Медь | Медь | Медь | |
| Покрытие внешнего проводника | Без покрытия | Лужёный | Посеребрённый | |
| Диэлектрик | PTFE | PTFE | PTFE | |
| Центральный проводник | SPCW | SPCW | SPCW | |
| Соответствие | RoHS | RoHS | RoHS | |
| Механические характеристики | ||||
| Температура целостности внешнего проводника | °C | 175 | 175 | 175 |
| Предельная рабочая температура (макс.) | °C | 125 | 125 | 125 |
| Радиус внутренней кривой изгиба (мин.) | мм | 1,905 | 1,905 | 1,905 |
| Масса | кг/100м | 4,94 | 4,94 | 4,94 |
| Электрические характеристики | ||||
| Волновое сопротивление | Ом | 50.0 ± 1.0 | 50.0 ± 1.0 | 50.0 ± 1.0 |
| Погонная емкость | пФ/м | 95,2 | 95,2 | 95,2 |
| Скорость распространения | % | 70 | 70 | 70 |
| Напряжение погасания коронного разряда (ср.кв.) | VRMS @ 60 Гц | 1900 | 1900 | 1900 |
| Предельное напряжение (ср.кв.) | VRMS @ 60 Гц | 9600 | 9600 | 9600 |
| Критическая частота высших типов волн | ГГц | 34 | 34 | 34 |
| Частотные характеристики | ||||
| Затухание (дБ/100 фут, типовое значение) | 0.5 ГГц | 7,6 | 7,6 | 7,6 |
| 1.0 ГГц | 11,3 | 11,3 | 11,3 | |
| 5.0 ГГц | 27,6 | 27,6 | 27,6 | |
| 10.0 ГГц | 41,6 | 41,6 | 41,6 | |
| 18.0 ГГц | 59,6 | 59,6 | 59,6 | |
| 26.5 ГГц | 76,2 | 76,2 | 76,2 | |
| Допустимая мощность (Вт, при 20 °C, макс.) | 0.5 ГГц | 600,4 | 483,5 | 436,4 |
| 1.0 ГГц | 450,0 | 336,2 | 303,4 | |
| 5.0 ГГц | 180,0 | 140,4 | 126,7 | |
| 10.0 ГГц | 120,0 | 94,6 | 85,3 | |
| 18.0 ГГц | 83,0 | 66,8 | 60,3 | |
| 26.5 ГГц | 65,6 | 52,7 | 47,6 | |
Примечание: SPCW – покрытая серебром омедненная стальная проволока. SPC – посеребренная медь.
