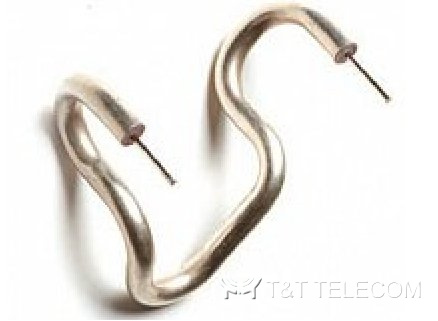

Micro-Coax UT-070C — полужесткий коаксиальный кабель (Semi-Rigid) СВЧ-диапазона с наружным диаметром 0.070″ (около 1,78 мм). Как и другие полужесткие кабели, он сохраняет форму после изгиба, поэтому подходит для стационарного монтажа в СВЧ-трактах, где важна стабильная геометрия линии.
Основные параметры исполнения: волновое сопротивление 50.0 ± 1.0 Ом; внешний проводник — медь, без покрытия; центральный проводник SPC; диэлектрик PTFE; рабочая температура до 100 °C. По документации производителя модель относится к линейке Semi-Rigid: стандартное медное исполнение.
Технические характеристики
Данные приведены для группы моделей: UT-056, UT-056-STR, UT-070C; столбец UT-070C относится к данной позиции.
| Обозначение Micro-Coax | Ед. изм. | UT-056 | UT-056-STR | UT-070C |
|---|---|---|---|---|
| Обозначение по MIL-DTL-17 | - | - | - | |
| Part Number MIL-DTL-17 | - | - | - | |
| Размеры | ||||
| Диаметр внешнего проводника | мм | 1.422 ± 0.051 | 1.422 ± 0.051 | 1.778 ± 0.025 |
| Диаметр диэлектрика | мм | - | - | - |
| Диаметр центрального проводника | мм | 0.2870 ± 0.0127 | 7 x 0.1016 ± 0.0127 | 0.4547 ± 0.0127 |
| Длина прямого отрезка (макс.) | м | 6,10 | 6,10 | 6,10 |
| Длина на катушке | м | 15,24 | 15,24 | 15,24 |
| Материалы | ||||
| Внешний проводник | Медь | Медь | Медь | |
| Покрытие внешнего проводника | Без покрытия | Без покрытия | Без покрытия | |
| Диэлектрик | PTFE | PTFE | PTFE | |
| Центральный проводник | SPCW | Stranded SPCW | SPC | |
| Соответствие | RoHS | RoHS | RoHS | |
| Механические характеристики | ||||
| Температура целостности внешнего проводника | °C | 200 | 200 | 135 |
| Предельная рабочая температура (макс.) | °C | 175 | 175 | 100 |
| Радиус внутренней кривой изгиба (мин.) | мм | 3,175 | 1,600 | 3,175 |
| Масса | кг/100м | 1,05 | 1,08 | 1,20 |
| Электрические характеристики | ||||
| Волновое сопротивление | Ом | 50.0 ± 2.5 | 50.0 ± 4.0 | 50.0 ± 1.0 |
| Погонная емкость | пФ/м | 95,2 | 95,2 | 95,2 |
| Скорость распространения | % | 70 | 70 | 70 |
| Напряжение погасания коронного разряда | VRMS @ 60 Гц | 1500 | 1000 | 1200 |
| Предельное напряжение (ср.кв.) | VRMS @ 60 Гц | 3000 | 3000 | 4800 |
| Критическая частота высших типов волн | ГГц | 109 | 111 | 68 |
| Частотные характеристики | ||||
| Затухание (дБ/100 фут, типовое значение) | 0.5 ГГц | 24,0 | 24,7 | 15,2 |
| 1.0 ГГц | 34,2 | 35,2 | 21,7 | |
| 5.0 ГГц | 78,8 | 81,0 | 50,9 | |
| 10.0 ГГц | 113,8 | 117,0 | 74,4 | |
| 18.0 ГГц | 156,5 | 160,8 | 103,7 | |
| 26.5 ГГц | 193,8 | 199,0 | 129,7 | |
| 40.0 ГГц | 244,2 | 250,6 | 165,5 | |
| 50.0 ГГц | 277,5 | 284,6 | 189,4 | |
| 65.0 ГГц | 323,0 | 331,2 | 222,6 | |
| 90.0 ГГц | 391,3 | 400,9 | - | |
| Допустимая мощность (Вт, при 20 °C, макс.) | 0.5 ГГц | 110,4 | 107,3 | 124,0 |
| 1.0 ГГц | 77,6 | 75,4 | 86,9 | |
| 5.0 ГГц | 34,0 | 33,0 | 37,4 | |
| 10.0 ГГц | 23,6 | 23,0 | 25,7 | |
| 18.0 ГГц | 17,3 | 16,8 | 18,6 | |
| 26.5 ГГц | 14,0 | 13,6 | 14,9 | |
| 40.0 ГГц | 11,2 | 10,9 | 11,8 | |
| 50.0 ГГц | 9,9 | 9,6 | 10,3 | |
| 65.0 ГГц | 8,5 | 8,3 | 8,8 | |
| 90.0 ГГц | 7,1 | 6,9 | - | |
Примечание: SPCW - покрытый серебром омедненный стальной провод, Stranded - многопроволочный. SPC - посеребренная медь.
