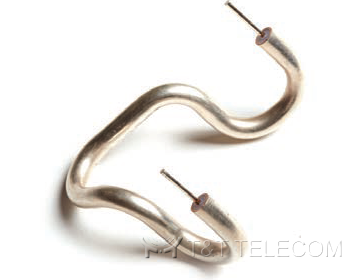

Micro-Coax UT-034 — полужесткий коаксиальный кабель (Semi-Rigid) СВЧ-диапазона с наружным диаметром 0.034″ (около 0,86 мм). Как и другие полужесткие кабели, он сохраняет форму после изгиба, поэтому подходит для стационарного монтажа в СВЧ-трактах, где важна стабильная геометрия линии.
Основные параметры исполнения: волновое сопротивление 50.0 ± 1.5 Ом; внешний проводник — медь, без покрытия; центральный проводник SPCW; диэлектрик PTFE; рабочая температура до 125 °C. По документации производителя модель относится к линейке Semi-Rigid: стандартное медное исполнение.
Технические характеристики
Данные приведены для группы моделей: UT-034, UT-034-TP, UT-034-SP, UT-034C; столбец UT-034 относится к данной позиции.
| Обозначение Micro-Coax | Ед. изм. | UT-034 | UT-034-TP | UT-034-SP | UT-034C |
|---|---|---|---|---|---|
| Обозначение по MIL-DTL-17 | UT-034-M17 | UT-034-TP-M17 | - | - | |
| Part Number MIL-DTL-17 | M17/154-00001 | M17/154-00002 | - | - | |
| Размеры | |||||
| Диаметр внешнего проводника | мм | 0.864 ± 0.025 | 0.864 +0.051/-0.025 | 0.864 +0.051/-0.025 | 0.864 ± 0.025 |
| Диаметр диэлектрика | мм | 0.660 ± 0.025 | 0.660 ± 0.025 | - | - |
| Диаметр центрального проводника | мм | 0.2032 ± 0.0127 | 0.2032 ± 0.0127 | 0.2032 ± 0.0127 | 0.2032 ± 0.0127 |
| Длина прямого отрезка (макс.) | м | 4,57 | 4,57 | 4,57 | 4,57 |
| Длина на катушке | м | 7,62 | 7,62 | 7,62 | 7,62 |
| Материалы | |||||
| Внешний проводник | Медь | Медь | Медь | Медь | |
| Покрытие внешнего проводника | Без покрытия | Лужёный | Посеребрённый | Без покрытия | |
| Диэлектрик | PTFE | PTFE | PTFE | PTFE | |
| Центральный проводник | SPCW | SPCW | SPCW | SPC | |
| Соответствие | RoHS | RoHS | RoHS | RoHS | |
| Механические характеристики | |||||
| Температура целостности внешнего проводника | °C | 150 | 150 | 150 | 150 |
| Предельная рабочая температура (макс.) | °C | 125 | 125 | 125 | 125 |
| Радиус внутренней кривой изгиба (мин.) | мм | 1,270 | 1,270 | 1,270 | 1,600 |
| Масса | кг/100м | 0,33 | 0,33 | 0,33 | 0,33 |
| Электрические характеристики | |||||
| Волновое сопротивление | Ом | 50.0 ± 1.5 | 50.0 ± 1.5 | 50.0 ± 1.5 | 50.0 ± 3.0 |
| Погонная емкость | пФ/м | 95,2 | 95,2 | 95,2 | 95,2 |
| Скорость распространения | % | 70 | 70 | 70 | 70 |
| Напряжение погасания коронного разряда | VRMS @ 60 Гц | 750 | 750 | 750 | 750 |
| Предельное напряжение (ср.кв.) | VRMS @ 60 Гц | 2100 | 2100 | 2100 | 2100 |
| Критическая частота высших типов волн | ГГц | 155 | 155 | 155 | 155 |
| Частотные характеристики | |||||
| Затухание (дБ/100 фут, типовое значение) | 0.5 ГГц | 34,0 | 34,0 | 34,0 | 34,0 |
| 1.0 ГГц | 48,3 | 48,3 | 48,3 | 48,3 | |
| 5.0 ГГц | 110,4 | 110,4 | 110,4 | 110,4 | |
| 10.0 ГГц | 158,5 | 158,5 | 158,5 | 158,5 | |
| 18.0 ГГц | 216,5 | 216,5 | 216,5 | 216,5 | |
| 26.5 ГГц | 266,6 | 266,6 | 266,6 | 266,6 | |
| 40.0 ГГц | 333,7 | 333,7 | 333,7 | 333,7 | |
| 50.0 ГГц | 377,5 | 377,5 | 377,5 | 377,5 | |
| 65.0 ГГц | 437,0 | 437,0 | 437,0 | 437,0 | |
| 90.0 ГГц | 525,5 | 525,5 | 525,5 | 525,5 | |
| Допустимая мощность (Вт, при 20 °C, макс.) | 0.5 ГГц | 35,7 | 30,5 | 28,5 | 35,7 |
| 1.0 ГГц | 25,2 | 21,5 | 20,0 | 25,2 | |
| 5.0 ГГц | 11,1 | 9,5 | 8,8 | 11,1 | |
| 10.0 ГГц | 7,7 | 6,6 | 6,2 | 7,7 | |
| 18.0 ГГц | 5,7 | 4,8 | 4,5 | 5,7 | |
| 26.5 ГГц | 4,6 | 3,9 | 3,7 | 4,6 | |
| 40.0 ГГц | 3,7 | 3,2 | 3,0 | 3,7 | |
| 50.0 ГГц | 3,3 | 2,8 | 2,6 | 3,3 | |
| 65.0 ГГц | 2,8 | 2,4 | 2,3 | 2,8 | |
| 90.0 ГГц | 2,4 | 2,0 | 1,9 | 2,4 | |
Примечание: SPCW – покрытая серебром омедненная стальная проволока. SPC – посеребренная медь.
