Серия кабельных сборок СВЧ KADAMM КСЗ — до 145 ГГц, 47 моделей
Кабельные радиочастотные сборки СВЧ-диапазона
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

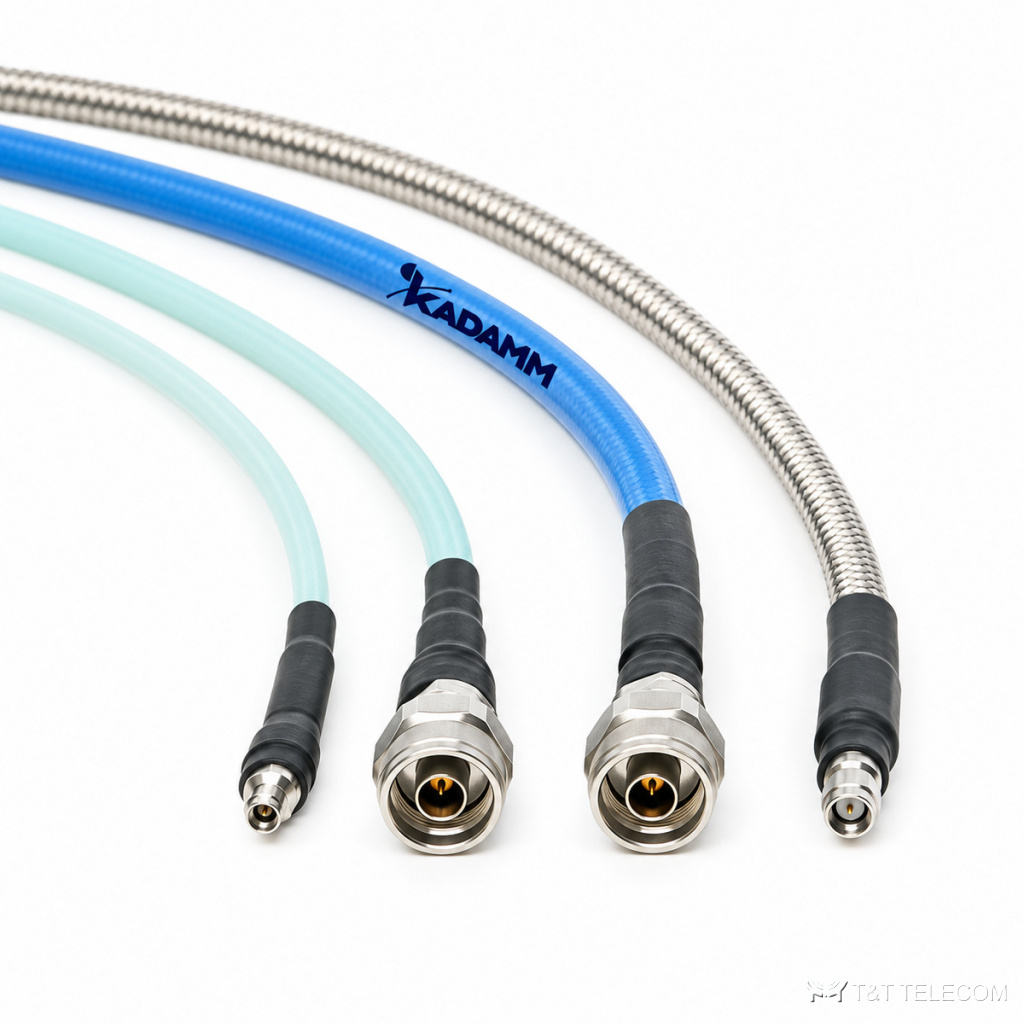

Серия KADAMM КСЗ — серия из 47 кабельных сборок СВЧ, до 145 ГГц. Сборки КСЗ соединяют приборы и узлы СВЧ-тракта готовыми отрезками кабеля с соединителями. Параметры КСЗ: диапазон до 145 ГГц; вносимые потери 0,06–40,56 дБ; КСВН 1,2–1,65.
Устройство и принцип работы
Кабельные сборки КСЗ — отрезки коаксиального кабеля с уже установленными соединителями. Ослабление сборки КСЗ растёт с частотой и длиной. Сборки КСЗ выпускают четырёх классов: О, В, НП и ФС.
Диапазон частот серии КСЗ — до 145 ГГц. В серии КСЗ 47 исполнений; различаются частоты, потери, ксвн, класс сборки, разъём 1, разъём 2. Вносимое ослабление по исполнениям КСЗ — 0,06–40,56 дБ. КСВН КСЗ — 1,2–1,65: при худшем значении отражается около 6 % падающей мощности. Классы сборок КСЗ: с высокими характеристиками, с низкими потерями, общего применения, измерительная, бронированная, фазостабильные.
Где применяют
- Испытания и калибровка — КСЗ.
- Векторные анализаторы цепей и измерительные стенды — КСЗ.
- Межблочные соединения в радиолокационной и связной аппаратуре — КСЗ.
- Измерительные порты анализаторов цепей, межблочные соединения, стенды — сборки КСЗ.
Исполнения серии КСЗ
| Артикул | Частоты, ГГц | Потери, дБ | КСВН | Класс сборки | Разъём 1 | Разъём 2 | Тип кабеля | Длина | Длина, мм |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КСЗ-В-2,92(в)/2,92(в)-40 | 0–40 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,30 | с высокими характеристиками | 2,92 (вилка) | 2,92 (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-В-2,92(в)/2,92(р)-40 | 0–40 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,35 | с высокими характеристиками | 2,92 (вилка) | 2,92 (розетка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-В-3,5(в)/3,5(в)-26,5 | 0–26,5 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,25 | с высокими характеристиками | 3,5 (вилка) | 3,5 (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-В-3,5(в)/3,5(р)-26,5 | 0–26,5 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,30 | с высокими характеристиками | 3,5 (вилка) | 3,5 (розетка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-В-N(в)/N(в)-18 | 0–18 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,25 | с высокими характеристиками | N (вилка) | N (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-В-N(в)/SMA(в)-18 | 0–18 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,25 | с высокими характеристиками | N (вилка) | SMA (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-В-SMA(в)/SMA(в)-26,5 | 0–26,5 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,35 | с высокими характеристиками | SMA (вилка) | SMA (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-НП-2,92(в)/2,92(в)-40 | 0–40 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,25 | с низкими потерями | 2,92 (вилка) | 2,92 (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-НП-2,92(в)/2,92(р)-40 | 0–40 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,30 | с низкими потерями | 2,92 (вилка) | 2,92 (розетка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-НП-3,5(в)/3,5(в)-26,5 | 0–26,5 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,25 | с низкими потерями | 3,5 (вилка) | 3,5 (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-НП-3,5(р)/3,5(р)-26,5 | 0–26,5 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,30 | с низкими потерями | 3,5 (розетка) | 3,5 (розетка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-НП-N(в)/N(в)-18 | 0–18 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,25 | с низкими потерями | N (вилка) | N (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-НП-N(в)/SMA(в)-18 | 0–18 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,25 | с низкими потерями | N (вилка) | SMA (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-НП-SMA(в)/SMA(в)-18 | 0–18 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,20 | с низкими потерями | SMA (вилка) | SMA (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-О-0,8(в)/0,8(в)-145-80 | 0–145 | — | 1,65 | общего применения | 0,8 мм (вилка) | 0,8 мм (вилка) | — | — | 80 |
| KADAMM КСЗ-О-0,8(в)/0,8(р)-145-150 | 0–145 | 5 | 1,65 | общего применения | 0,8 мм (вилка) | 0,8 мм (розетка) | — | — | 150 |
| KADAMM КСЗ-О-1,0(в)/1,0(в)-110-1000 | 0–110 | 14,9 | 1,50 | измерительная, бронированная | 1,0 мм (вилка) | 1,0 мм (вилка) | — | — | 1000 |
| KADAMM КСЗ-О-1,0(в)/1,0(в)-110-10000 | 0–110 | 133,19 | 1,50 | измерительная, бронированная | 1,0 мм (вилка) | 1,0 мм (вилка) | — | — | 10000 |
| KADAMM КСЗ-О-1,0(в)/1,0(в)-110-1500 | 0–110 | 21,47 | 1,50 | измерительная, бронированная | 1,0 мм (вилка) | 1,0 мм (вилка) | — | — | 1500 |
| KADAMM КСЗ-О-1,0(в)/1,0(в)-110-200 | 0–110 | 4,02 | 1,45 | измерительная, бронированная | 1,0 мм (вилка) | 1,0 мм (вилка) | — | — | 200 |
| KADAMM КСЗ-О-1,0(в)/1,0(в)-110-2000 | 0–110 | 27,42 | 1,45 | измерительная, бронированная | 1,0 мм (вилка) | 1,0 мм (вилка) | — | — | 2000 |
| KADAMM КСЗ-О-1,0(в)/1,0(в)-110-3000 | 0–110 | 40,56 | 1,45 | измерительная, бронированная | 1,0 мм (вилка) | 1,0 мм (вилка) | — | — | 3000 |
| KADAMM КСЗ-О-1,0(в)/1,0(в)-110-500 | 0–110 | 7,7 | 1,45 | измерительная, бронированная | 1,0 мм (вилка) | 1,0 мм (вилка) | — | — | 500 |
| KADAMM КСЗ-О-1,0(в)/1,0(в)-110-5000 | 0–110 | 67,47 | 1,50 | измерительная, бронированная | 1,0 мм (вилка) | 1,0 мм (вилка) | — | — | 5000 |
| KADAMM КСЗ-О-1,0(в)/1,0(р)-110-1000 | 0–110 | 14,9 | 1,50 | измерительная, бронированная | 1,0 мм (вилка) | 1,0 мм (розетка) | — | — | 1000 |
| KADAMM КСЗ-О-1,0(в)/1,0(р)-110-10000 | 0–110 | 133,19 | 1,50 | измерительная, бронированная | 1,0 мм (вилка) | 1,0 мм (розетка) | — | — | 10000 |
| KADAMM КСЗ-О-1,0(в)/1,0(р)-110-200 | 0–110 | 4,39 | 1,60 | измерительная, бронированная | 1,0 мм (вилка) | 1,0 мм (розетка) | — | — | 200 |
| KADAMM КСЗ-О-1,0(в)/1,0(р)-110-2000 | 0–110 | 28,04 | 1,50 | измерительная, бронированная | 1,0 мм (вилка) | 1,0 мм (розетка) | — | — | 2000 |
| KADAMM КСЗ-О-1,0(в)/1,0(р)-110-3000 | 0–110 | 40,56 | 1,45 | измерительная, бронированная | 1,0 мм (вилка) | 1,0 мм (розетка) | — | — | 3000 |
| KADAMM КСЗ-О-1,0(в)/1,0(р)-110-5000 | 0–110 | 67,47 | 1,50 | измерительная, бронированная | 1,0 мм (вилка) | 1,0 мм (розетка) | — | — | 5000 |
| KADAMM КСЗ-О-IPEX/IPEX-100 | уточняйте у менеджера | — | уточняйте у менеджера | общего применения | IPEX | IPEX | — | — | 100 |
| KADAMM КСЗ-О-N(в)/N(в)-18 | 0–18 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,25 | общего применения | N (вилка) | N (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-О-N(в)/N(р)-18 | 0–18 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,30 | общего применения | N (вилка) | N (розетка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-О-SMA(в)/SMA(в)-18 | 0–18 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,20 | общего применения | SMA (вилка) | SMA (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-О-SMA(в)/SMA(р)-18 | 0–18 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,25 | общего применения | SMA (вилка) | SMA (розетка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-О-SMA/IPEX-100 | уточняйте у менеджера | — | уточняйте у менеджера | общего применения | SMA | IPEX 1-го поколения | — | — | 100 |
| KADAMM КСЗ-О-SMA/SMA-1,13-И180 | уточняйте у менеджера | — | уточняйте у менеджера | общего применения | SMA | SMA | — | — | — |
| KADAMM КСЗ-О-SMP(р)/SMP(р)-18 | 0–18 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,25 | общего применения | SMP (розетка) | SMP (розетка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-О-SSMA(в)/SSMA(в)-18 | 0–18 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,25 | общего применения | SSMA (вилка) | SSMA (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-О-TNC(в)/TNC(в)-18 | 0–18 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,25 | общего применения | TNC (вилка) | TNC (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-ФС-2,92(в)/2,92(в)-40 | 0–40 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,25 | фазостабильные | 2,92 (вилка) | 2,92 (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-ФС-2,92(в)/2,92(р)-40 | 0–40 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,30 | фазостабильные | 2,92 (вилка) | 2,92 (розетка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-ФС-3,5(в)/3,5(в)-26,5 | 0–26,5 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,25 | фазостабильные | 3,5 (вилка) | 3,5 (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-ФС-3,5(р)/3,5(р)-26,5 | 0–26,5 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,30 | фазостабильные | 3,5 (розетка) | 3,5 (розетка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-ФС-N(в)/N(в)-18 | 0–18 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,25 | фазостабильные | N (вилка) | N (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-ФС-N(в)/SMA(в)-18 | 0–18 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,25 | фазостабильные | N (вилка) | SMA (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM КСЗ-ФС-SMA(в)/SMA(в)-18 | 0–18 | ослабление кабеля + 2 × 0,06 · √f (ГГц) | 1,20 | фазостабильные | SMA (вилка) | SMA (вилка) | уточняйте у менеджера | уточняйте у менеджера | — |
Общие характеристики
| Параметр | Значение |
|---|---|
| Рабочая температура, °C | −40…+85 — KADAMM КСЗ-О-0,8(в)/0,8(в)-145-80, KADAMM КСЗ-О-0,8(в)/0,8(р)-145-150, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-1000, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-10000, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-1500, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-200, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-2000, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-3000, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-5000, KADAMM КСЗ-О-1,0(в)/1,0(р)-110-1000, KADAMM КСЗ-О-1,0(в)/1,0(р)-110-10000, KADAMM КСЗ-О-1,0(в)/1,0(р)-110-200, KADAMM КСЗ-О-1,0(в)/1,0(р)-110-2000, KADAMM КСЗ-О-1,0(в)/1,0(р)-110-3000, KADAMM КСЗ-О-1,0(в)/1,0(р)-110-5000 |
| Диаметр кабеля, мм | 3,85 — KADAMM КСЗ-О-1,0(в)/1,0(в)-110-1000, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-10000, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-1500, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-2000, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-3000, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-500, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-5000, KADAMM КСЗ-О-1,0(в)/1,0(р)-110-1000, KADAMM КСЗ-О-1,0(в)/1,0(р)-110-10000, KADAMM КСЗ-О-1,0(в)/1,0(р)-110-2000, KADAMM КСЗ-О-1,0(в)/1,0(р)-110-3000, KADAMM КСЗ-О-1,0(в)/1,0(р)-110-5000 |
| Мин. радиус изгиба, мм | 50 — KADAMM КСЗ-О-1,0(в)/1,0(в)-110-1000, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-10000, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-1500, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-2000, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-3000, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-500, KADAMM КСЗ-О-1,0(в)/1,0(в)-110-5000, KADAMM КСЗ-О-1,0(в)/1,0(р)-110-1000, KADAMM КСЗ-О-1,0(в)/1,0(р)-110-10000, KADAMM КСЗ-О-1,0(в)/1,0(р)-110-2000, KADAMM КСЗ-О-1,0(в)/1,0(р)-110-3000, KADAMM КСЗ-О-1,0(в)/1,0(р)-110-5000 |
| Кабель | RG1,13, чёрный — KADAMM КСЗ-О-IPEX/IPEX-100; RG1,37 — KADAMM КСЗ-О-SMA/IPEX-100; диаметр 1,13 мм — KADAMM КСЗ-О-SMA/SMA-1,13-И180 |
| Изгиб | 180±10° — KADAMM КСЗ-О-SMA/SMA-1,13-И180 |
Как выбрать модель
- Полоса модели КСЗ должна перекрывать рабочие частоты (серия: до 145 ГГц).
- Вносимые потери в серии КСЗ — от 0,06 до 40,56 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей КСЗ — от 1,2 до 1,65: чем ниже, тем меньше отражение в тракте.
- Рабочие частоты тракта должны лежать внутри полосы выбранного исполнения КСЗ (по серии — до 145 ГГц).
- Длину сборки КСЗ берут минимальной по трассе, соединители — по ответным частям.
- Исполнение КСЗ выбирают по строке таблицы и указывают в заявке полным артикулом.
Поставка и документы
Поставляем KADAMM КСЗ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии КСЗ?
По таблице исполнений КСЗ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у КСЗ?
У КСЗ — по таблице; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия КСЗ?
Диапазон серии КСЗ — до 145 ГГц; полоса конкретной модели — в таблице исполнений.
Много ли отражает КСВН 1,2–1,65 у КСЗ?
При худшем значении — около 6 % падающей мощности, остальное проходит дальше по тракту.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM КСЗ — техническое описание 370.13 КБ
