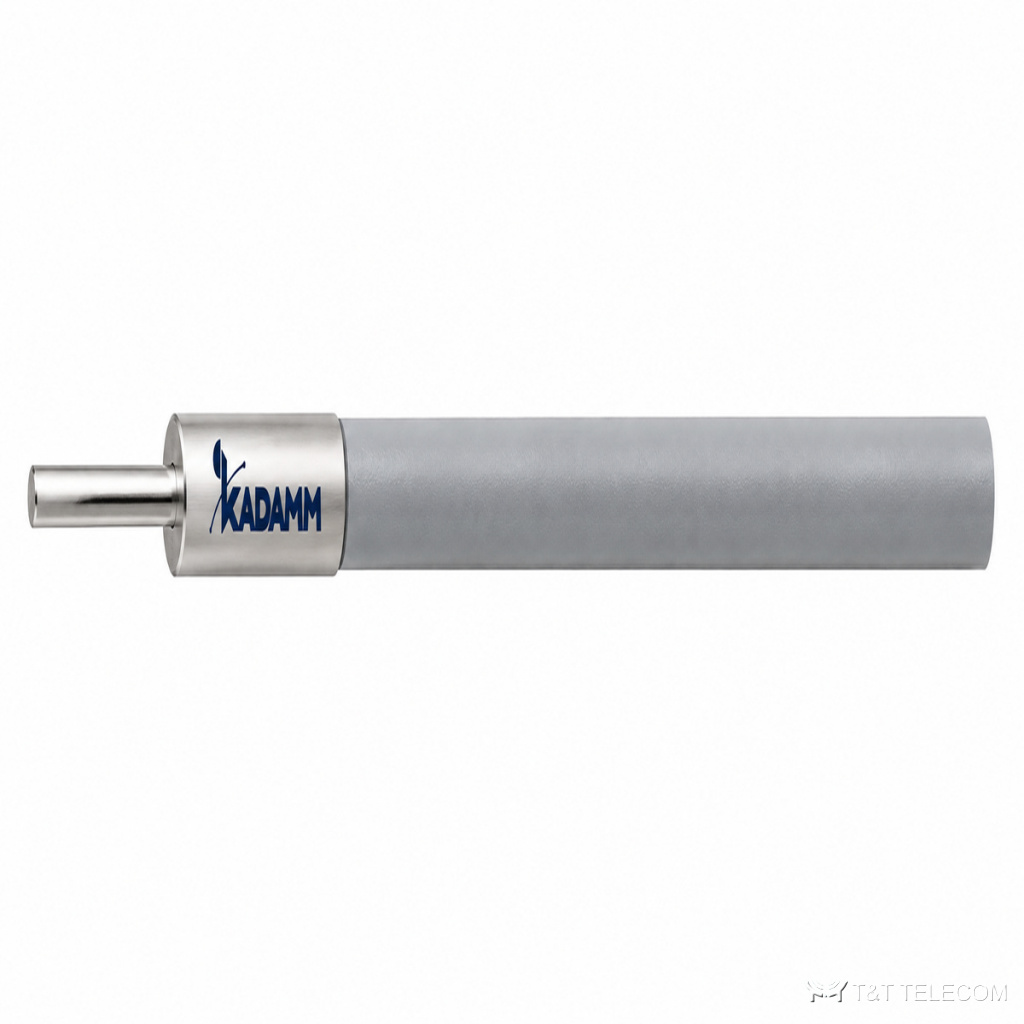

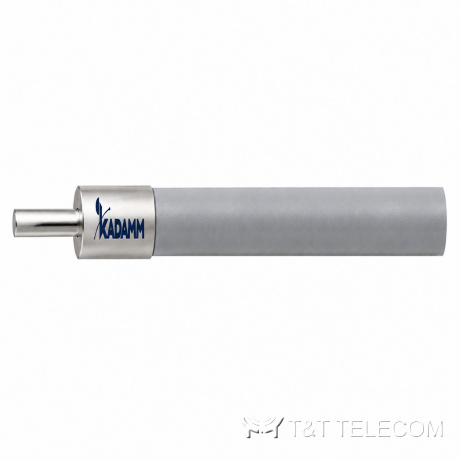

Серия кабельных сборок СВЧ KADAMM КС-КР — до 18 ГГц, 4 модели
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КС-КР — серия из 4 кабельных сборок СВЧ, до 18 ГГц. КС-КР передают СВЧ-сигнал между приборами и узлами с малыми потерями. Основное о КС-КР: диапазон до 18 ГГц.
Принцип работы и конструкция
Кабельные сборки КС-КР — отрезки коаксиального кабеля с уже установленными соединителями. Ослабление сборки КС-КР растёт с частотой и длиной; при изгибе меняются фаза и амплитуда, поэтому у измерительных сборок нормируют стабильность этих величин. Кабели КС-КР сделаны из CuNi: затухание у них выше, чем у медных сборок, зато сплав плохо проводит тепло, а в криостате это главное.
Диапазон частот серии КС-КР — до 18 ГГц. В серии КС-КР 4 исполнения; различаются 1 ггц, 2 ггц, 3 ггц, 6 ггц, 8 ггц, 10 ггц.
Где применяют
- Векторные анализаторы цепей и измерительные стенды — КС-КР.
- Межблочные соединения в радиолокационной и связной аппаратуре — КС-КР.
- Испытания и калибровка — КС-КР.
- Измерительные порты анализаторов цепей, межблочные соединения, стенды — сборки КС-КР.
Исполнения серии КС-КР
| Артикул | 1 ГГц | 2 ГГц | 3 ГГц | 6 ГГц | 8 ГГц | 10 ГГц | 12,4 ГГц | 16 ГГц | 18 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-КР-020 | 563,4 | 796,7 | 975,8 | 1380 | 1593,5 | 1781,5 | 1983,8 | 2253,5 | 2390,2 |
| KADAMM КС-КР-034 | 316,7 | 449,7 | 552,4 | 786,5 | 911,4 | 1022,2 | 1142 | 1303 | 1385,1 |
| KADAMM КС-КР-047 | 253,2 | 358,2 | 438,8 | 620,9 | 717,1 | 802 | 893,3 | 1015 | 1076,8 |
| KADAMM КС-КР-086 | 115,2 | 163,2 | 200,1 | 284,0 | 328,5 | 367,8 | 410,3 | 467,1 | 496,0 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 18 |
| Материал | внутренний проводник | посеребрённый медно-никелевый сплав |
| Материал | диэлектрик | PTFE |
| Материал | внешний проводник | медно-никелевый сплав, бесшовная трубка |
| Волновое сопротивление, Ом | 50 |
| Эффективность экранирования, дБ | 165 |
| Рабочая температура, °C | -268–+150 |
Как выбрать модель
- Полоса модели КС-КР должна перекрывать рабочие частоты (серия: до 18 ГГц).
- Рабочие частоты тракта должны лежать внутри полосы выбранного исполнения КС-КР (по серии — до 18 ГГц).
- Длину сборки КС-КР берут минимальной по трассе, соединители — по ответным частям.
- Исполнение КС-КР выбирают по строке таблицы и указывают в заявке полным артикулом.
Поставка и документы
Модели KADAMM КС-КР подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у КС-КР?
У КС-КР — по таблице; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия КС-КР?
Диапазон серии КС-КР — до 18 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на КС-КР?
К карточке КС-КР приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
