Кабельная сборка «SMA male SMA male» RG223, 50 Ом, 6 ГГц, 85°C, ø5.4 мм, PVC (SMAm/SMAm/RG223/XXX)
Кабельные сборки «SMA male-SMA male»
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

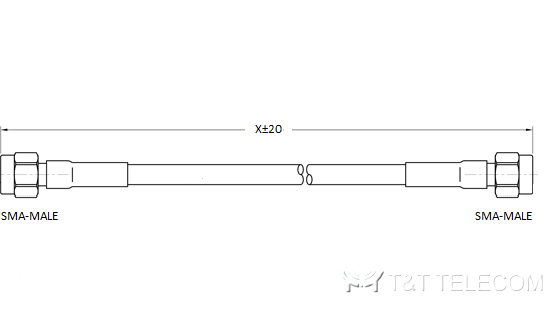

Кабельная сборка «SMA male – SMA male» (артикул SMAm/SMAm/RG223/XXX) — СВЧ-перемычка на основе гибкого радиочастотного кабеля RG-223/U с двойной оплёткой в оболочке PVC. Волновое сопротивление 50 Ом, критическая частота 6 ГГц, диапазон рабочих температур −25…+85 °C.
Кабельная сборка SMA с одинаковыми разъёмами SMA male на обоих концах применяется как соединительная перемычка между узлами ВЧ/СВЧ-тракта и оборудованием с ответными разъёмами SMA.
Особенности
- Радиочастотный кабель 50 Ом RG-223/U с двойной оплёткой
- Оболочка PVC, рабочая температура −25…+85 °C
- Длина сборки изготавливается под заказ и указывается в артикуле вместо «XXX»
- Коэффициент затухания нормируется на одной или двух дискретных частотах
Технические характеристики
| Параметр | Значение |
|---|---|
| Артикул | SMAm/SMAm/RG223/XXX |
| Разъём 1 | SMA male |
| Разъём 2 | SMA male |
| Кабель | RG-223/U |
| Оплётка | двойная |
| Волновое сопротивление | 50 Ом |
| Критическая частота | 6 ГГц |
| Диапазон рабочих температур | −25…+85 °C |
| Внешний диаметр кабеля | 5.4 мм |
| Оболочка | PVC |
Пример заказа
Перемычка длиной 1,25 м с допуском +20/−15 мм: «Кабельная сборка SMAm/SMAm/RG223/1.25 м (+20/-15 мм)».
