РК 50-7-12 кабель коаксиальный радиочастотный с двойной оплеткой | Диаметр 10,7 мм
Кабели РК50 обычной теплостойкости (до 100 °С)
ПроизводительРоссия
Цена110 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
РК 50-7-12 — коаксиальный радиочастотный кабель 50 Ом с двойным экраном (две оплётки из медной проволоки), сплошной полиэтиленовой изоляцией и наружным диаметром 10,7 мм. Коэффициент затухания не более 0,9 дБ/м на 3 ГГц и 2,2 дБ/м на 10 ГГц.
Назначение и применение
Антенно-фидерные устройства, радиочастотные линии передачи, межприборные соединения — там, где требуется повышенное экранирование. В каталоге также есть кабель 7D-FB PE с двойным экраном и медной жилой диаметром 10,3 мм.

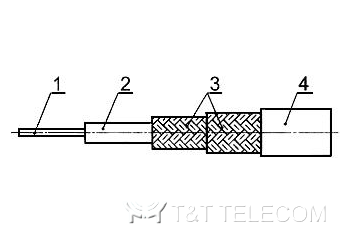

Конструкция
| Элемент | Конструктивные данные и размеры |
|---|---|
| Внутренний проводник | семь медных проволок номинальным диаметром 0,76 мм; номинальный диаметр проводника 2,28 мм |
| Изоляция | сплошная, полиэтилен низкой плотности; диаметр по изоляции 7,25 ± 0,15 мм |
| Внешний проводник | две оплётки из медных проволок номинальным диаметром 0,15 мм; плотность каждой оплётки 88-92%; угол оплётки 40-60° |
| Оболочка | светостабилизированный полиэтилен низкой плотности; наружный диаметр 10,7 ± 0,3 мм |
Электрические параметры
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 50 ± 2 Ом |
| Коэффициент затухания, не более | 0,9 дБ/м на 3 ГГц; 2,2 дБ/м на 10 ГГц |
| Сопротивление связи | не более 10 мОм/м |
| Напряжение начала внутренних разрядов (50 Гц) | не менее 4 кВ |
| Испытательное напряжение изоляции (50 Гц) | 10 кВ |
| Испытательное напряжение оболочки | в воде 3 кВ; на аппарате сухого испытания 8 кВ |
