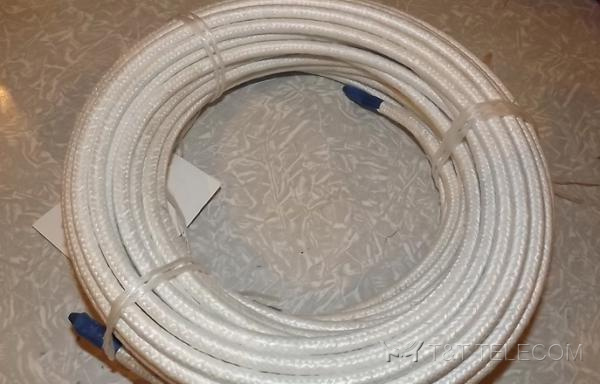

РК 50-7-21 кабель коаксиальный теплостойкий | Диаметр 8.9 мм
Кабели РК50 повышенной теплостойкости (до 250 °С)
ПроизводительРоссия
Цена465 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
РК 50-7-21 — теплостойкий радиочастотный коаксиальный кабель 50 Ом с наружным диаметром 8.9 мм, изготавливается по ТУ 16-505.702-81. Кабель со сплошной фторопластовой изоляцией применяется для передачи радиочастотных сигналов в антенно-фидерных устройствах систем радиосвязи.
Расшифровка обозначения
- РК — радиочастотный кабель
- 50 — волновое сопротивление (импеданс), Ом
- 7 — диаметр по изоляции
- 2 — повышенной теплостойкости со сплошной изоляцией
- 1 — номер разработки

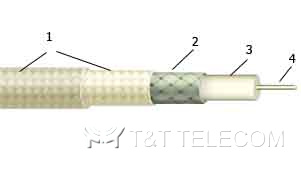

Конструкция
- Внутренний проводник — медная проволока (7х0.83 мм)
- Изоляция — сплошная, фторопласт Ф-4
- Внешний проводник — оплётка из медной проволоки
- Оболочка — фторопласт Ф-4, поверх обмотки — оплётка из стеклонитей, пропитанная кремнийорганическим лаком
Технические характеристики
| Параметр | Значение |
|---|---|
| Волновое сопротивление, Ом | 50±2 |
| Наружный диаметр кабеля, мм | 8.9±0.5 |
| Температура эксплуатации, °С | −60…+200 |
| Радиус изгиба при монтаже | при температуре 5 °С и выше — 50 мм, ниже 5 °С — 100 мм |
| Электрическая ёмкость, пФ/м | 94 |
| Коэффициент укорочения длины волны | 1.41 |
| Электрическое сопротивление изоляции, ТОм·м, не менее | 5 |
| 95-процентный ресурс, ч | 15000 |
| Масса кабеля, кг/км | 206 |
| ГОСТ / ТУ | ТУ 16-505.702-81 |
| Срок службы | 15 лет |
| Волновое сопротивление, Ом | 50±2 |
|---|---|
| Наружный диаметр кабеля, мм | 8.9±0.5 |
| Масса кабеля, кг/км | 206 |
| ГОСТ \ ТУ | ТУ 16-505.702-81 |
| Электрическая емкость, пФ/м | 94 |
| Коэффициент укорочения | 1.41 |
