RG-393 Коаксиальный кабель 9.90 мм, 11 ГГц
RG-393
Цена2 200 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
RG-393 — коаксиальный радиочастотный кабель 50 Ом с двойной оплёткой из посеребрённой меди, наружным диаметром 9,90 мм и рабочей частотой до 11 ГГц, выполненный по стандарту MIL-C-17. Изоляция PTFE и оболочка FEP обеспечивают работу от -55 до +200 °C.
Назначение и применение
Термостойкий экранированный кабель увеличенного сечения для мощных ВЧ-трактов и кабельных сборок.

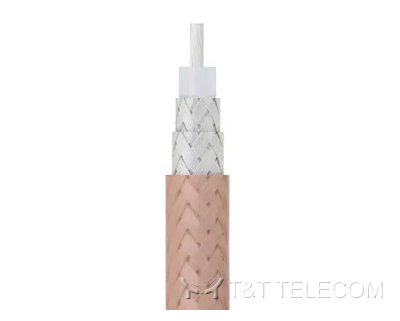

Конструкция
| Элемент | Материал | Диаметр, мм | Описание |
|---|---|---|---|
| Центральный проводник | SPC: посеребрённая медь | 2,40 (7 x 0,8) | Strand-07 |
| Диэлектрик | PTFE: политетрафторэтилен | 7,25 | сплошной |
| Основной экран | SPC: посеребрённая медь | — | плотность оплётки 95% |
| Оплётка | SPC: посеребрённая медь | 8,65 | плотность оплётки 98% |
| Оболочка | FEP: фторированный этилен-пропилен | 9,90 | цвет коричневый прозрачный |
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальная погонная ёмкость | 97 пФ/м |
| Импеданс | 50 ± 2 Ом |
| Максимальная рабочая частота | 11 ГГц |
| Рабочая температура | -55…+200 °C |
| Стандарт | MIL-C-17 |
| Коаксиальный кабель | RG-393 |
|---|---|
| Волновое сопротивление | 50 Ом |
- Коаксиальный кабель RG393 295.41 КБ
