RG-316 Коаксиальный кабель 2.5 мм, 3 ГГц
RG-316
Цена91 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
RG-316 — тонкий коаксиальный радиочастотный кабель 50 Ом наружным диаметром 2,5 мм с рабочей частотой до 3 ГГц, выполненный по стандарту MIL-C-17. Изоляция PTFE и оболочка FEP обеспечивают работу от -55 до +200 °C.
Назначение и применение
Термостойкий ВЧ-кабель для внутреннего монтажа, антенных отводов и кабельных сборок, в том числе с разъёмами SMA.

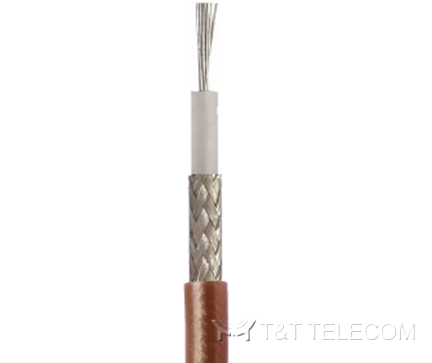

Конструкция
| Элемент | Материал | Диаметр, мм | Описание |
|---|---|---|---|
| Центральный проводник | SPCCS: омеднённая сталь, покрытая серебром | 0,51 (7 x 0,17) | многопроволочный |
| Диэлектрик | PTFE: политетрафторэтилен | 1,52 | сплошной |
| Оплётка (экран) | SPC: посеребрённая медь | 1,92 | плотность оплётки 95% |
| Оболочка | FEP: фторированный этилен-пропилен | 2,50 | цвет коричневый прозрачный |
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальная погонная ёмкость | 100 пФ/м |
| Импеданс | 50 ± 2 Ом |
| Максимальная рабочая частота | 3 ГГц |
| Рабочая температура | -55…+200 °C |
| Стандарт | MIL-C-17 |
| Коаксиальный кабель | RG-316 |
|---|---|
| Волновое сопротивление | 50 Ом |
