RG-223 Коаксиальный кабель 5.3 мм, 11 ГГц
RG-223
Цена276 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
RG-223 — коаксиальный радиочастотный кабель 50 Ом с двойной оплёткой из посеребрённой меди, наружным диаметром 5,3 мм и рабочей частотой до 12,4 ГГц, выполненный по стандарту MIL-C-17. Сплошной посеребрённый проводник, полиэтиленовый диэлектрик и оболочка из ПВХ.
Назначение и применение
Экранированный кабель малого диаметра для ВЧ-соединений, кабельных сборок и измерительных линий.

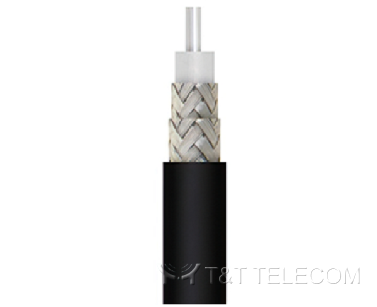

Конструкция
| Элемент | Материал | Диаметр, мм | Описание |
|---|---|---|---|
| Центральный проводник | SPC: посеребрённая медь | 0,90 | сплошной |
| Диэлектрик | PE: полиэтилен | 2,95 | сплошной |
| Основной экран | SPC: посеребрённая медь | 3,5 | плотность оплётки 95% |
| Оплётка | SPC: посеребрённая медь | 4,0 | плотность оплётки 94% |
| Оболочка | PVC: поливинилхлорид | 5,3 ± 0,1 | цвет чёрный |
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальная погонная ёмкость | 101 пФ/м |
| Импеданс | 50 ± 2 Ом |
| Максимальная рабочая частота | 12,4 ГГц |
| Рабочая температура | -40…+80 °C |
| Стандарт | MIL-C-17 |
| Коаксиальный кабель | RG-223 |
|---|---|
| Волновое сопротивление | 50 Ом |
- Коаксиальный кабель RG223 297.26 КБ
