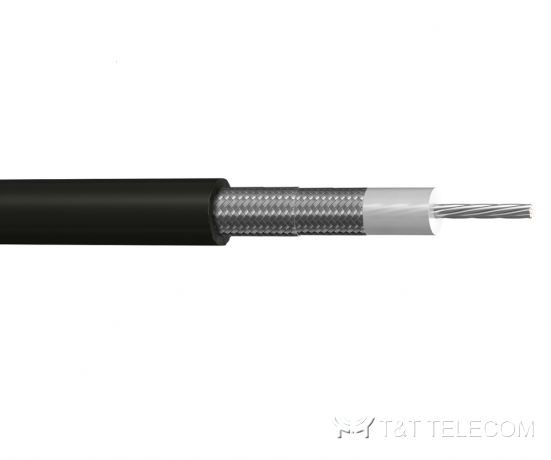

RG-214 Коаксиальный кабель 10.8 мм, 11 ГГц
RG-214
Цена578 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
RG-214 — коаксиальный радиочастотный кабель 50 Ом с двойной оплёткой из посеребрённой меди, наружным диаметром 10,8 мм и рабочей частотой до 11 ГГц, выполненный по стандарту MIL-C-17. Многопроволочный посеребрённый центральный проводник и полиэтиленовый диэлектрик.
Назначение и применение
Кабель для антенно-фидерных трактов радиосвязи и измерительного оборудования, где нужен экранированный 50-омный кабель среднего сечения.

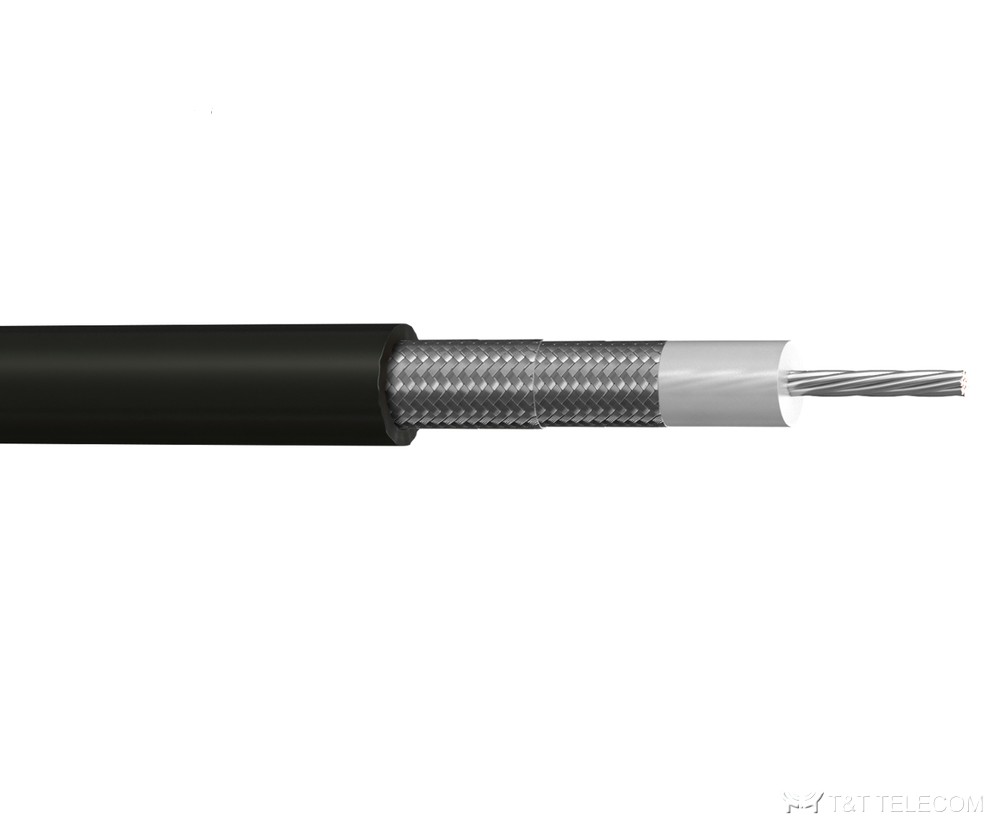

Конструкция
| Элемент | Материал | Диаметр, мм | Описание |
|---|---|---|---|
| Центральный проводник | SPC: посеребрённая медь | 2,25 (7 x 0,75) | Strand-07 |
| Диэлектрик | PE: полиэтилен | 7,24 | сплошной |
| Основной экран | SPC: посеребрённая медь | 7,9 | плотность оплётки 95,7% |
| Оплётка | SPC: посеребрённая медь | 8,6 | плотность оплётки 98% |
| Оболочка | PVC: поливинилхлорид | 10,8 ± 0,1 | цвет чёрный |
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальная погонная ёмкость | 101 пФ/м |
| Импеданс | 50 ± 2 Ом |
| Максимальная рабочая частота | 11 ГГц |
| Рабочая температура | -40…+80 °C |
| Стандарт | MIL-C-17 |
| Импеданс | 50 ±2 Ом |
|---|---|
| Максимальная рабочая частота | 11 ГГц |
- RG214 datasheet 304.02 КБ
