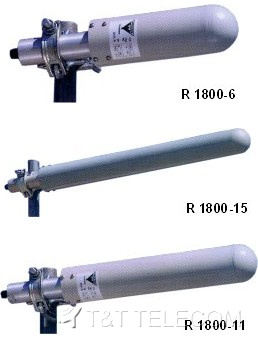

PROCOM R 1800-6, R 1800-11 и R 1800-15 — серия из трёх базовых антенн Yagi в корпусе для диапазона 1800 МГц (DCS-1800/PCN) с усилением от 6 до 15 дБ. Антенны поддерживают вертикальную и горизонтальную поляризацию, допустимая мощность 150 Вт.
Особенности
- Ширина луча в горизонтальной плоскости от 24 до 80°, в вертикальной — от 23 до 60° в зависимости от модели
- Для дополнительного усиления можно использовать несколько фазированных антенн
- Прочный корпус из стеклопластика исключает коррозию антенны
- Материалы подобраны для минимального риска электролитической коррозии и интермодуляции
- Все металлические части заземлены
Электрические параметры
| Параметр | R 1800-6 | R 1800-11 | R 1800-15 |
|---|---|---|---|
| Тип антенны | Yagi в корпусе | Yagi в корпусе | Yagi в корпусе |
| Диапазон частот | 1710-1880 МГц | 1710-1880 МГц | 1710-1880 МГц |
| Импеданс | 50 Ом | 50 Ом | 50 Ом |
| Поляризация | горизонтальная или вертикальная | горизонтальная или вертикальная | горизонтальная или вертикальная |
| Усиление | 6 dB (8 dBi) | 11 dB (13 dBi) | 15 dB (15 dBi) |
| Отношение фронт/тыл | 20 дБ | 20 дБ | 20 дБ |
| Диаграмма направленности (по уровню -3 дБ) | верт. 60°; гор. 80° | верт. 40°; гор. 43° | верт. 23-27°; гор. 24-30° |
| Полоса частот | 170 МГц | 170 МГц | 170 МГц |
| КСВ | менее 1,5 | менее 1,5 | менее 1,5 |
| Макс. мощность | 150 Вт | 150 Вт | 150 Вт |
| Антистатическая защита | все металлические части заземлены | все металлические части заземлены | все металлические части заземлены |
Механические параметры
| Параметр | R 1800-6 | R 1800-11 | R 1800-15 |
|---|---|---|---|
| Разъёмы | N-типа (мама) | N-типа (мама) | N-типа (мама) |
| Сила ветра | 30 Н (при 150 км/ч) | 55 Н (при 150 км/ч) | 100 Н (при 150 км/ч) |
| Цвет | серый | серый | серый |
| Корпус | трубка из фибергласа диаметром 86 мм | трубка из фибергласа диаметром 86 мм | трубка из фибергласа диаметром 86 мм |
| Длина | 420 мм | 620 мм | 1300 мм |
| Вес | 1,6 кг | 1,8 кг | 2,1 кг |
Крепление: поставляется с фиксирующей скобой Norstell диаметром 48,5 мм для монтажа на трубу диаметром 45-50 мм.
| Тип антенны | антенна Yagi в корпусе |
|---|---|
| Диапазон частот | 1710-1880 МГц |
| Импеданс | 50 Ом |
| Полоса частот | 170 МГц |
| КСВ | менее 1,5 |
| Максимальная мощность | 150 Вт |
