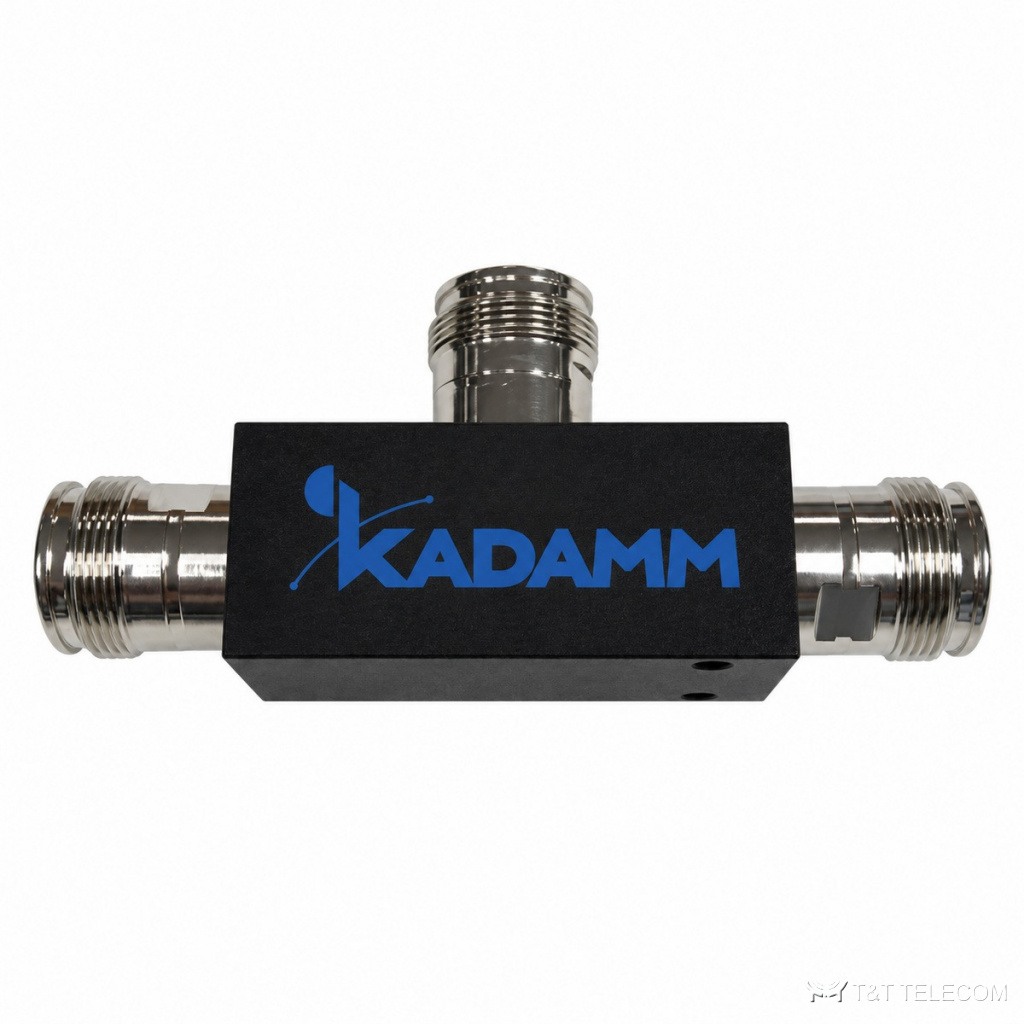

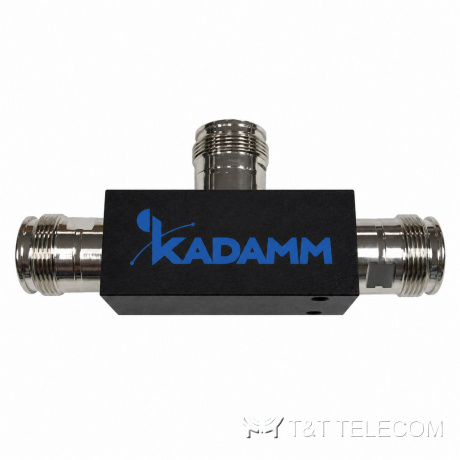

Ответвители неравноплечие (тапперы) серии KADAMM ДН-790/2700 — 790–2700 МГц, 3 исполнения
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДН-790/2700 — тапперы для классических сотовых DAS 2G–4G: рабочие полосы 790–960 и 1700–2700 МГц. Три исполнения — 5, 13 и 15 дБ, PIM3 не хуже −160 дБн, средняя мощность 200 Вт, КСВН не более 1,40, разъёмы 4.3-10 (розетка). Серия подходит сетям без 5G NR и радиосвязи, где хватает полос 800–900 и 1800–2600 МГц.
Устройство и принцип работы
ДН-790/2700 отводит заданную часть мощности в боковую ветку, а основная часть проходит дальше по магистрали. Так питают антенны с разным удалением от источника, выравнивая уровень сигнала. Рабочая полоса ДН-790/2700 — 790–2700 МГц, в неё попадают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
Пассивная интермодуляция ДН-790/2700 — не более −160 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери. Допустимая мощность на вход ДН-790/2700 — 200 Вт. Разъёмы ДН-790/2700: 4.3-10 (розетка).
Конструкция ДН-790/2700: защита IP65; работает при −35…+75 °C.
Где применяют
- Распределённые системы сотовой связи GSM, UMTS и LTE в зданиях.
- Расширение действующих сетей 800–2600 МГц новыми ветвями.
- Объекты, где для 5G NR или Wi-Fi строят отдельный тракт.
- Магистраль DAS с антеннами на разном удалении от источника (ДН-790/2700).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 790–2700 МГц |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−160 дБн |
Исполнения
| Артикул | Ответвление, дБ | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДН-13-790/2700-43 | 13 | 790–960 / 1700–2700 | 200 Вт | ≤1,40 | ≤−160 дБн | 4.3-10 (розетка) |
| KADAMM ДН-15-790/2700-43 | 15 | 790–960 / 1700–2700 | 200 Вт | ≤1,40 | ≤−160 дБн | 4.3-10 (розетка) |
| KADAMM ДН-5-790/2700-43 | 5 | 790–960 / 1700–2700 | 200 Вт | ≤1,40 | ≤−160 дБн | 4.3-10 (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −35…+75 °C |
| Степень защиты | IP65 |
Как подобрать ДН-790/2700
- Если на объекте есть 5G NR 3,5 ГГц или радиосвязь ниже 790 МГц, смотрите тапперы с более широкой полосой.
- Номиналы 5, 13 и 15 дБ: 5 дБ — для крупного ответвления, 13 и 15 дБ — для слабых ветвей.
- Средняя мощность — до 200 Вт, КСВН — не более 1,40: этого хватает для типового тракта сотовой DAS.
- Суммарная мощность передатчиков на входе ДН-790/2700 — не выше 200 Вт, с запасом на пиковые значения.
- Если на ДН-790/2700 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −160 дБн), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM ДН-790/2700 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −160 дБн?
Чем ниже это значение у ДН-790/2700, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
