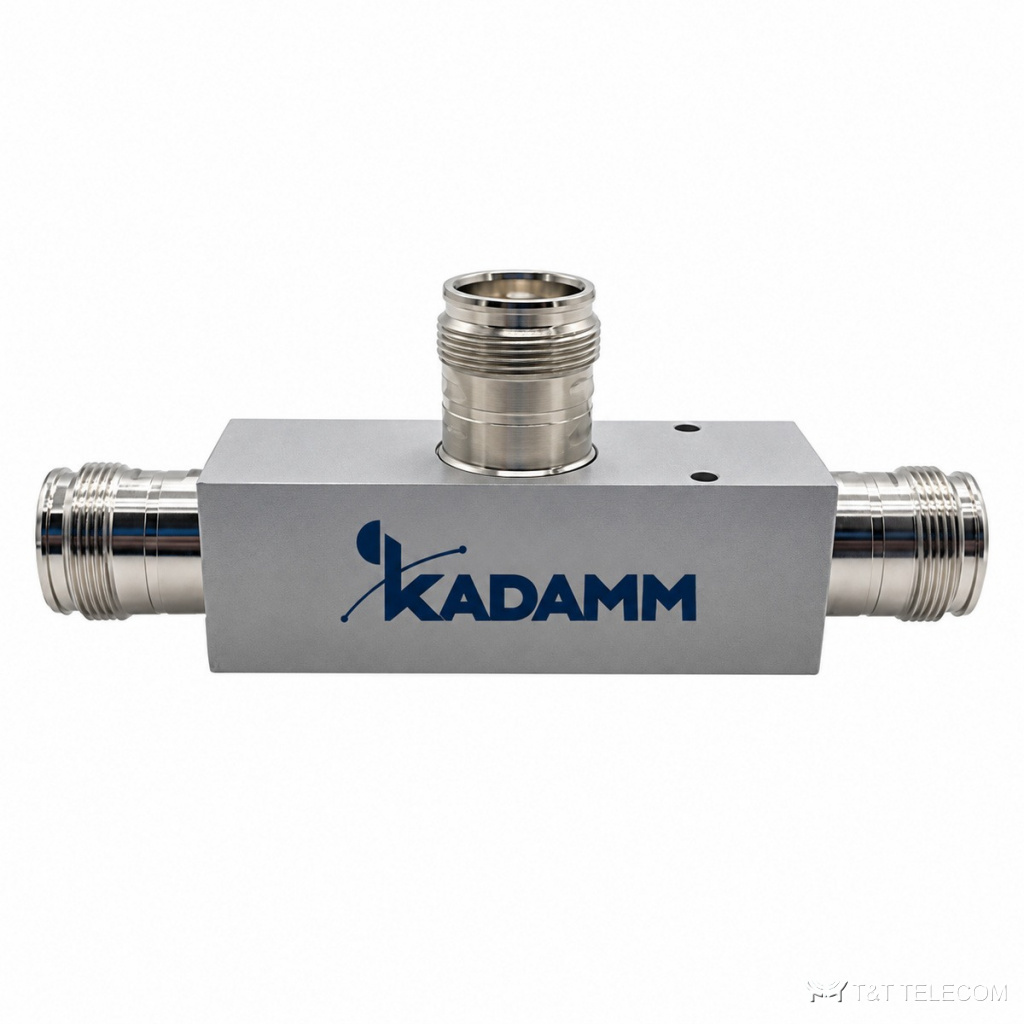

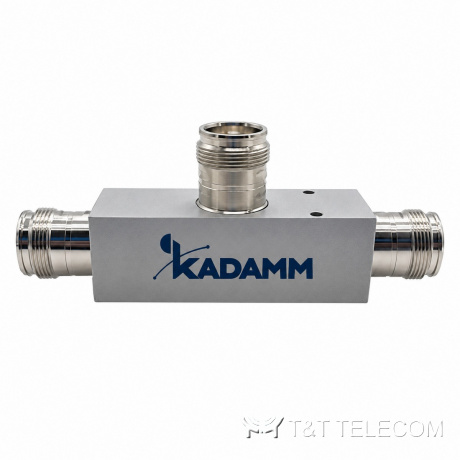

Ответвители неравноплечие (тапперы) серии KADAMM ДН-698/3800 — 698–3800 МГц, 6 исполнений
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДН-698/3800 — тапперы со сплошной рабочей полосой 698–3800 МГц, без разрыва между 2170 и 2300 МГц. Шесть номиналов: 4,8; 8,6; 9,5; 10,4; 13 и 15 дБ, средняя мощность 300 Вт в непрерывном режиме, КСВН до 1,3, разъёмы 4.3-10 (розетка).
Принцип работы и конструкция
ДН-698/3800 отводит заданную часть мощности в боковую ветку, а основная часть проходит дальше по магистрали. Так питают антенны с разным удалением от источника, выравнивая уровень сигнала. Рабочая полоса ДН-698/3800 — 698–3800 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Допустимая мощность на вход ДН-698/3800 — 300 Вт. Разъёмы ДН-698/3800: 4.3-10 (розетка). Конструкция ДН-698/3800: защита IP65; работает при −30…+75 °C.
Где применяют
- DAS, где нужны и LTE 2300, и 5G NR 3,5 ГГц без провалов в полосе.
- Точная подстройка уровней по ветвям — промежуточные номиналы 8,6; 9,5 и 10,4 дБ.
- Тракты мощностью до 300 Вт.
- Магистраль DAS с антеннами на разном удалении от источника (ДН-698/3800).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 698–3800 МГц |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | по исполнению (см. таблицу исполнений) |
Исполнения
| Артикул | Ответвление, дБ | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём | Габариты / масса | Вносимые потери |
|---|---|---|---|---|---|---|---|---|
| KADAMM ДН-10,4-698/3800-43 | 10,4 | 698–3800 | 300 Вт (средняя, непрерывный режим) | ≤ 1,3 | — | 4.3-10 (розетка) | 0,22 кг | ≤0,6 дБ |
| KADAMM ДН-13-698/3800-43 | 13 | 698–3800 | 300 Вт (средняя, непрерывный режим) | ≤ 1,3 | — | 4.3-10 (розетка) | 0,22 кг | — |
| KADAMM ДН-15-698/3800-43 | 15 | 698–3800 | 300 Вт (средняя, непрерывный режим) | ≤ 1,3 | — | 4.3-10 (розетка) | 0,22 кг | — |
| KADAMM ДН-4,8-698/3800-43 | 4,8 | 698–3800 | 300 Вт (средняя, непрерывный режим) | ≤ 1,3 | — | 4.3-10 (розетка) | 0,22 кг | ≤2,2 дБ |
| KADAMM ДН-8,6-698/3800-43 | 8,6 | 698–3800 | 300 Вт (средняя, непрерывный режим) | ≤ 1,3 | — | 4.3-10 (розетка) | 0,22 кг | ≤0,9 дБ |
| KADAMM ДН-9,5-698/3800-43 | 9,5 | 698–3800 | 300 Вт (средняя, непрерывный режим) | ≤ 1,3 | — | 4.3-10 (розетка) | 0,22 кг | ≤0,8 дБ |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −30…+75 °C |
| Степень защиты | IP65 |
Как подобрать ДН-698/3800
- Полоса непрерывная — проверять разрывы частотного плана не нужно.
- Интермодуляция для этой серии не нормирована: для строгих многооператорных систем смотрите ДН-600/5850.
- Номинал — первое число артикула.
- Суммарная мощность передатчиков на входе ДН-698/3800 — не выше 300 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ДН-698/3800 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
