Ответвители неравноплечие (тапперы) серии KADAMM ДН-690/3800 — 690–3800 МГц, 6 исполнений
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

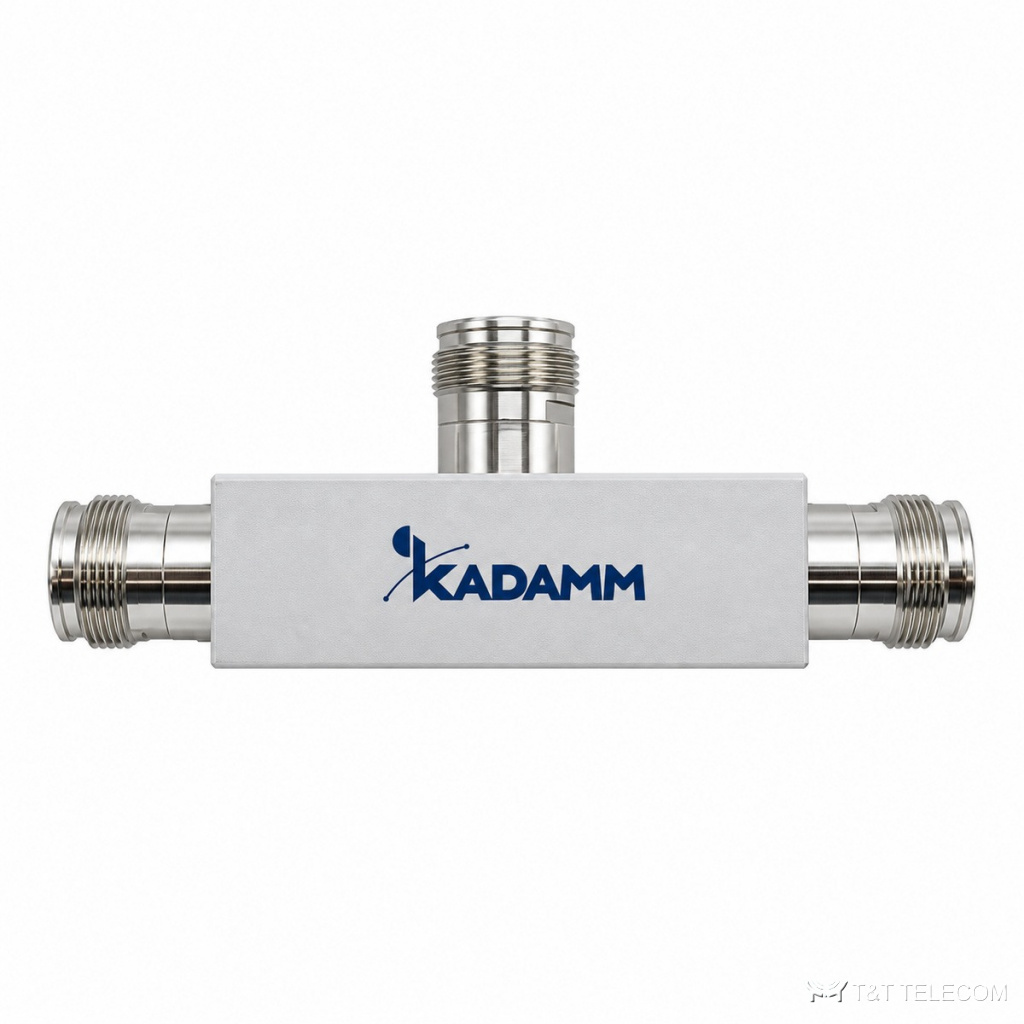

KADAMM ДН-690/3800 — серия неравноплечих ответвителей мощности (тапперов) с самой частой сеткой номиналов в линейке: шесть исполнений с ответвлением 4,8; 8,6; 9,5; 10,4; 13 и 15 дБ. Рабочие полосы 690–2170 и 2300–3800 МГц, средняя мощность 300 Вт, КСВН не более 1,3. Все исполнения — с разъёмами 4.3-10 (розетка).
Как устроена ДН-690/3800
ДН-690/3800 отводит заданную часть мощности в боковую ветку, а основная часть проходит дальше по магистрали. Так питают антенны с разным удалением от источника, выравнивая уровень сигнала. Рабочая полоса ДН-690/3800 — 690–3800 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Допустимая мощность на вход ДН-690/3800 — 300 Вт. Разъёмы ДН-690/3800: 4.3-10 (розетка). Конструкция ДН-690/3800: защита IP65; работает при −30…+75 °C.
Где применяют
- Выравнивание уровней по этажам и ветвям DAS, где шаг 3–5 дБ между номиналами слишком груб.
- Сети покрытия зданий с сотовыми полосами 700–2100 МГц и 5G NR в диапазоне 2300–3800 МГц.
- Тракты с компактными разъёмами 4.3-10 вместо громоздких 7/16 DIN.
- Магистраль DAS с антеннами на разном удалении от источника — ДН-690/3800.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 690–3800 МГц |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | по исполнению (см. таблицу исполнений) |
Исполнения
| Артикул | Ответвление, дБ | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём | Габариты / масса | Вносимые потери |
|---|---|---|---|---|---|---|---|---|
| KADAMM ДН-10,4-690/3800-43 | 10,4 | 690–2170 / 2300–3800 | 300 Вт (средняя, непрерывный режим) | ≤ 1,3 | — | 4.3-10 (розетка) | 0,22 кг | ≤0,6 дБ |
| KADAMM ДН-13-690/3800-43 | 13 | 690–2170 / 2300–3800 | 300 Вт (средняя, непрерывный режим) | ≤ 1,3 | — | 4.3-10 (розетка) | 0,22 кг | — |
| KADAMM ДН-15-690/3800-43 | 15 | 690–2170 / 2300–3800 | 300 Вт (средняя, непрерывный режим) | ≤ 1,3 | — | 4.3-10 (розетка) | 0,22 кг | — |
| KADAMM ДН-4,8-690/3800-43 | 4,8 | 690–2170 / 2300–3800 | 300 Вт (средняя, непрерывный режим) | ≤ 1,3 | — | 4.3-10 (розетка) | 0,22 кг | ≤2,2 дБ |
| KADAMM ДН-8,6-690/3800-43 | 8,6 | 690–2170 / 2300–3800 | 300 Вт (средняя, непрерывный режим) | ≤ 1,3 | — | 4.3-10 (розетка) | 0,22 кг | ≤0,9 дБ |
| KADAMM ДН-9,5-690/3800-43 | 9,5 | 690–2170 / 2300–3800 | 300 Вт (средняя, непрерывный режим) | ≤ 1,3 | — | 4.3-10 (розетка) | 0,22 кг | ≤0,8 дБ |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −30…+75 °C |
| Степень защиты | IP65 |
Как подобрать ДН-690/3800
- Номинал считают по затуханию линии каждой ветви; промежуточные 8,6; 9,5 и 10,4 дБ закрывают разницу между 8 и 13 дБ.
- Учтите разрыв между полосами 2170 и 2300 МГц — сверьте частотный план объекта с таблицей исполнений.
- Номинал указан в артикуле сразу после «ДН», например ДН-9,5-690/3800-43.
- Суммарная мощность передатчиков на входе ДН-690/3800 — не выше 300 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ДН-690/3800 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
