Ответвители неравноплечие (тапперы) серии KADAMM ДН-600/5850 — 600–5850 МГц, 4 исполнения
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

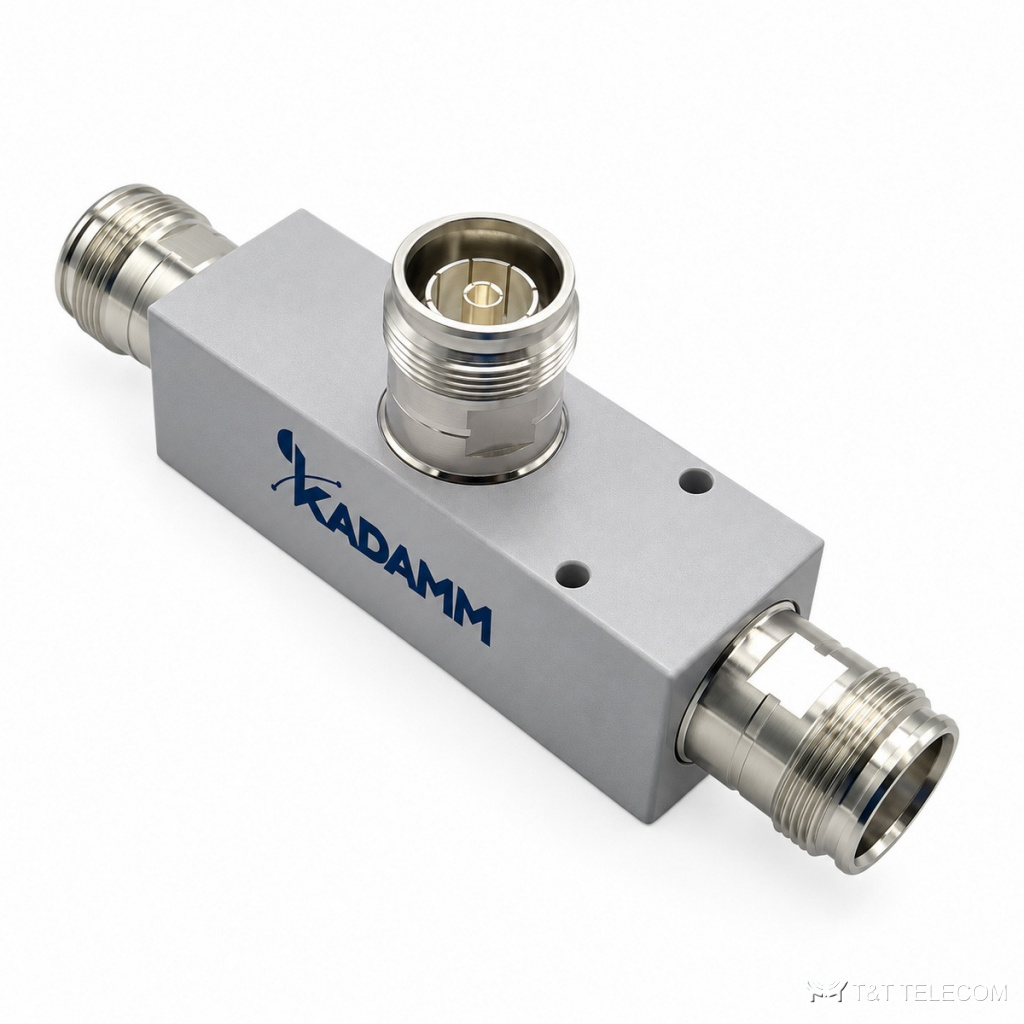

KADAMM ДН-600/5850 — тапперы на четыре рабочие полосы: 600–960, 1710–2700, 3400–3800 и 5100–5850 МГц. Начинаются с 600 МГц, поэтому охватывают и полосу n71, а сверху доходят до Wi-Fi 5 ГГц. Номиналы 4,8; 8; 13 и 15 дБ, 300 Вт непрерывной мощности, PIM3 до −161 дБн в полосе 700–2700 МГц, разъёмы 4.3-10 (розетка).
Как устроена ДН-600/5850
ДН-600/5850 отводит заданную часть мощности в боковую ветку, а основная часть проходит дальше по магистрали. Так питают антенны с разным удалением от источника, выравнивая уровень сигнала. Рабочая полоса ДН-600/5850 — 600–5850 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Пассивная интермодуляция ДН-600/5850 — не более −161 дБн при 700–2700 МГц; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери. Допустимая мощность на вход ДН-600/5850 — 300 Вт. Разъёмы ДН-600/5850: 4.3-10 (розетка).
Конструкция ДН-600/5850: защита IP65.
Где применяют
- DAS, где сотовые сети от 600 МГц, 5G NR 3,5 ГГц и Wi-Fi 5 ГГц идут по одному кабелю.
- Многооператорные объекты с требованиями к низкой интермодуляции.
- Магистрали мощностью до 300 Вт.
- Магистраль DAS с антеннами на разном удалении от источника (ДН-600/5850).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 600–5850 МГц |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−161 дБн при 700–2700 МГц |
Исполнения
| Артикул | Ответвление, дБ | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДН-13-600/5850-43 | 13 | 600–960 / 1710–2700 / 3400–3800 / 5100–5850 | 300 Вт (непрерывная) | ≤1,40 | ≤−161 дБн при 700–2700 МГц | 4.3-10 (розетка) |
| KADAMM ДН-15-600/5850-43 | 15 | 600–960 / 1710–2700 / 3400–3800 / 5100–5850 | 300 Вт (непрерывная) | ≤1,40 | ≤−161 дБн при 700–2700 МГц | 4.3-10 (розетка) |
| KADAMM ДН-4,8-600/5850-43 | 4,8 | 600–960 / 1710–2700 / 3400–3800 / 5100–5850 | 300 Вт (непрерывная) | ≤1,50 | ≤−161 дБн при 700–2700 МГц | 4.3-10 (розетка) |
| KADAMM ДН-8-600/5850-43 | 8 | 600–960 / 1710–2700 / 3400–3800 / 5100–5850 | 300 Вт (непрерывная) | ≤1,45 | ≤−161 дБн при 700–2700 МГц | 4.3-10 (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
| Степень защиты | IP65 |
Как подобрать ДН-600/5850
- Промежутки между полосами (960–1710, 2700–3400, 3800–5100 МГц) не нормированы.
- КСВН зависит от номинала: 1,5 у 4,8 дБ и 1,4 у 13 и 15 дБ.
- Номинал — первое число артикула.
- Суммарная мощность передатчиков на входе ДН-600/5850 — не выше 300 Вт, с запасом на пиковые значения.
- Если на ДН-600/5850 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −161 дБн при 700–2700 МГц), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM ДН-600/5850 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −161 дБн при 700–2700 МГц?
Чем ниже это значение у ДН-600/5850, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
