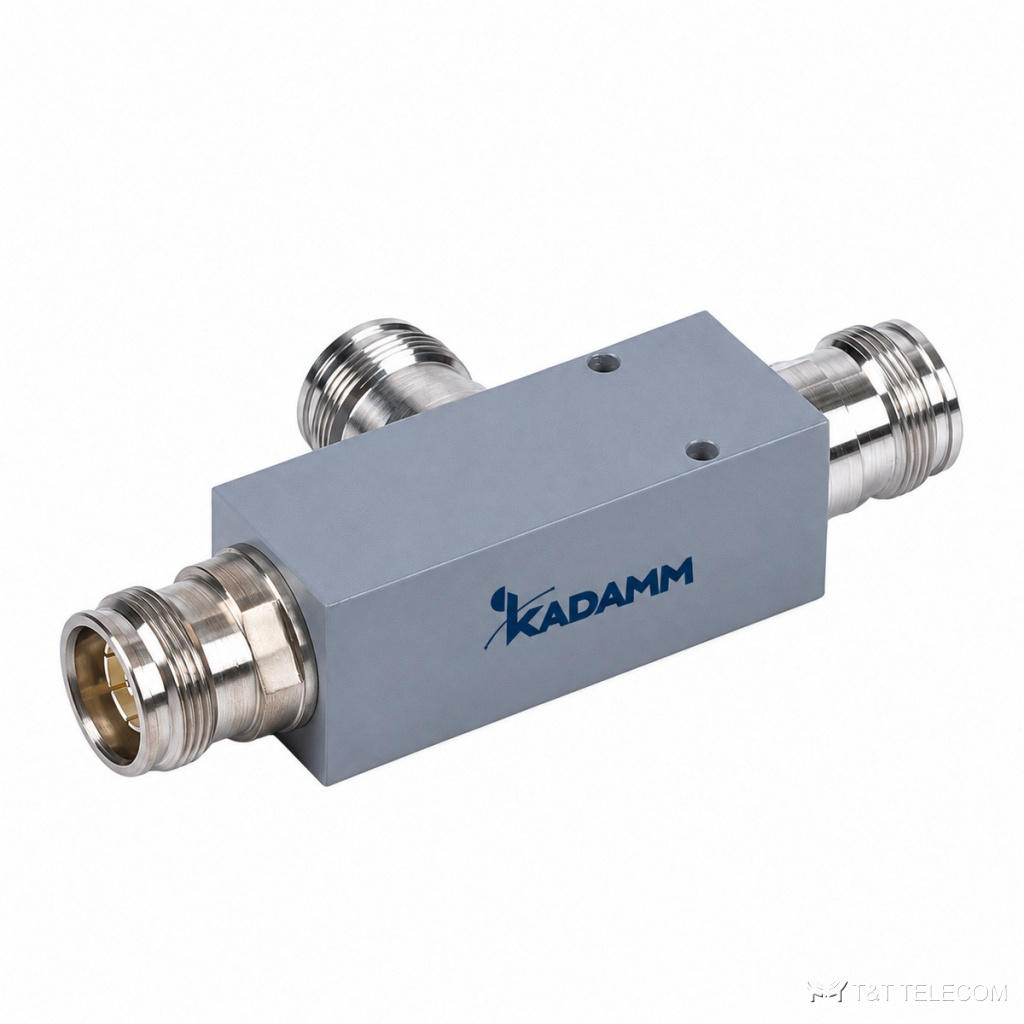

Ответвители неравноплечие (тапперы) серии KADAMM ДН-550/4000 — 550–4000 МГц, 4.3-10

Ответвители неравноплечие (тапперы) серии KADAMM ДН-550/4000 — 550–4000 МГц, 4.3-10
Ответвители мощности
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM ДН-550/4000 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM ДН-550/4000 — серия тапперов 550–4000 МГц с самым широким рядом коэффициентов деления: от 2:1 до 1000:1. Средняя мощность до 500 Вт, пиковая — до 1500 Вт, PIM3 до −160 дБн, корпус IP65 для помещений и улицы, разъёмы 4.3-10.

Как устроена ДН-550/4000

ДН-550/4000 отводит заданную часть мощности в боковую ветку, а основная часть проходит дальше по магистрали. Так питают антенны с разным удалением от источника, выравнивая уровень сигнала. Рабочая полоса ДН-550/4000 — 550–4000 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.

Пассивная интермодуляция ДН-550/4000 — не более −160 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление. Допустимая мощность на вход ДН-550/4000 — 500 Вт. Разъёмы ДН-550/4000: 4.3-10.

Деление: 2:1…1000:1. Конструкция ДН-550/4000: габариты 65,5 × 25 × 25 мм (без разъёмов и кронштейна); масса 0,26 кг; крепление: настенный (кронштейн заказывается отдельно); защита IP65 (для помещений и улицы); работает при −40…+65 °C.

Где применяют

  • Выравнивание уровней в DAS с сотовыми сетями и 5G NR до 4 ГГц.
  • Контрольные отводы 1000:1 для измерений в мощном тракте.
  • Многооператорные объекты.
  • Магистраль DAS с антеннами на разном удалении от источника (ДН-550/4000).

Технические характеристики

ПараметрЗначение
Диапазон частот550–4000 МГц
Коэффициенты деления2:1, 3:1, 4:1, 6:1, 7:1, 10:1, 20:1, 30:1, 100:1, 1000:1 (по исполнению)
Допуск ответвления±0,8…±1,3 дБ (по исполнению)
Возвратные потери≥18…≥21 дБ (по исполнению)
PIM3≤−160 дБн (2 × 43 дБм)
Средняя мощностьдо 500 Вт
Пиковая мощностьдо 1500 Вт
Волновое сопротивление50 Ом

Исполнения

АртикулДелениеНоминал отводаПотери магистрали / отводаДопускВозвратные потери
KADAMM ДН-2-550/4000-432:13 дБ1,8 / 4,8 дБ±0,8 дБ≥18 дБ
KADAMM ДН-3-550/4000-433:14,8 дБ1,3 / 6,1 дБ±0,8 дБ≥19 дБ
KADAMM ДН-4-550/4000-434:16,0 дБ1,0 / 7,0 дБ±0,8 дБ≥19 дБ
KADAMM ДН-6-550/4000-436:18,0 дБ0,7 / 8,6 дБ±0,8 дБ≥20 дБ
KADAMM ДН-7-550/4000-437:18,5 дБ0,6 / 9,0 дБ±1,0 дБ≥20 дБ
KADAMM ДН-10-550/4000-4310:110 дБ0,4 / 10,4 дБ±1,0 дБ≥20 дБ
KADAMM ДН-20-550/4000-4320:113 дБ0,2 / 13,2 дБ±1,0 дБ≥21 дБ
KADAMM ДН-30-550/4000-4330:115 дБ0,1 / 15,1 дБ±1,3 дБ≥21 дБ
KADAMM ДН-100-550/4000-43100:120 дБ0,1 / 20,1 дБ±1,3 дБ≥21 дБ
KADAMM ДН-1000-550/4000-431000:130 дБ0,1 / 30,1 дБ±1,3 дБ≥21 дБ

Механика и условия эксплуатации

ПараметрЗначение
Разъёмы4.3-10 (розетка)
Габариты65,5 × 25 × 25 мм (без разъёмов и кронштейна)
Масса0,26 кг
Цветсветло-серый (по заказу — другой)
Монтажнастенный (кронштейн заказывается отдельно)
Температура эксплуатации−40…+65 °C
Относительная влажностьдо 95 %
Степень защитыIP65 (для помещений и улицы)

Как подобрать ДН-550/4000

  • Коэффициент деления — в артикуле: ДН-10 — 10:1.
  • Допуск ответвления — от ±0,8 до ±1,3 дБ по исполнению.
  • Разъёмы 4.3-10.
  • Суммарная мощность передатчиков на входе ДН-550/4000 — не выше 500 Вт, с запасом на пиковые значения.
  • Если на ДН-550/4000 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −160 дБн), иначе выигрыш теряется.

Поставка

Подберём исполнение KADAMM ДН-550/4000 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
