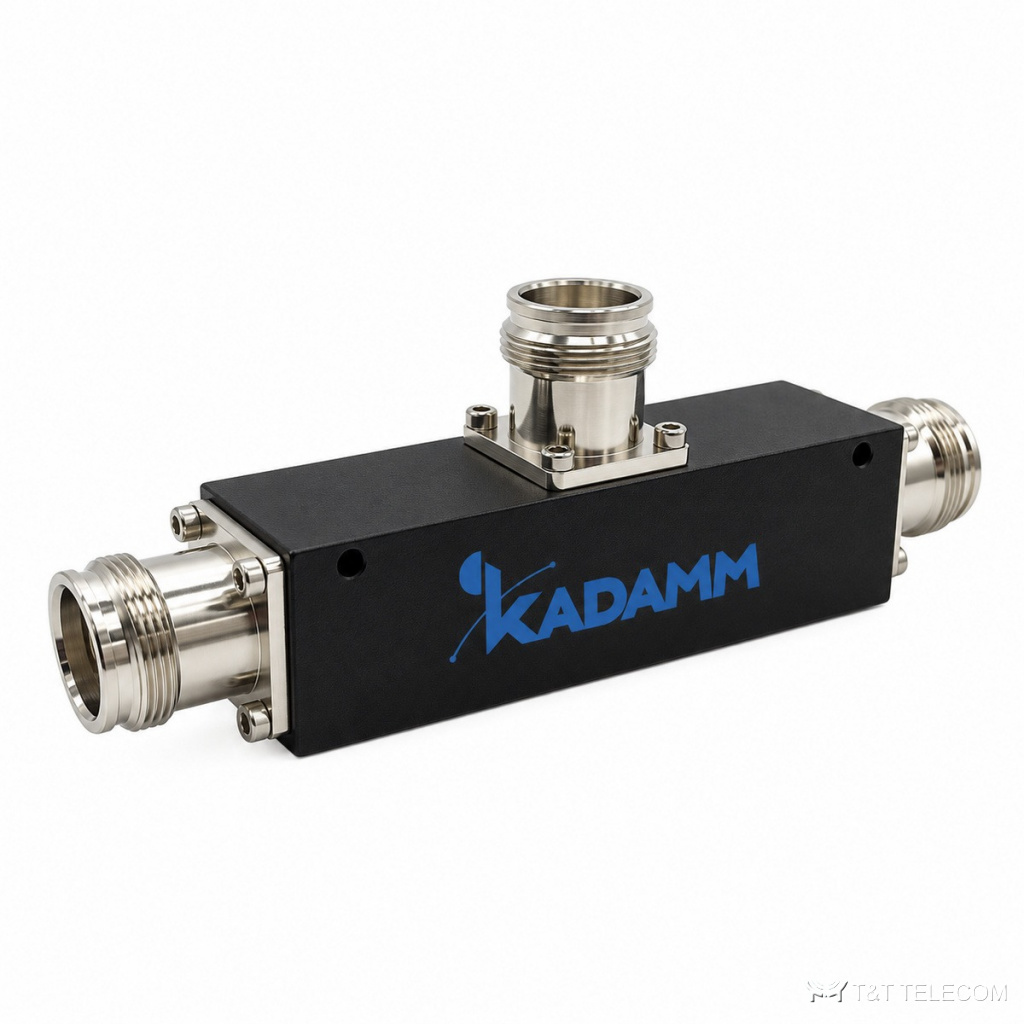

Ответвители неравноплечие (тапперы) серии KADAMM ДН-450/4000 — 450–4000 МГц, 4 исполнения

Ответвители неравноплечие (тапперы) серии KADAMM ДН-450/4000 — 450–4000 МГц, 4 исполнения
Ответвители мощности
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM ДН-450/4000 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM ДН-450/4000 — неравноплечие ответвители с непрерывной рабочей полосой 450–4000 МГц, без разрывов между диапазонами. Это удобно, когда частотный план объекта ещё меняется: таппер пропускает радиосвязь 450 МГц, все сотовые полосы и 5G NR до 4 ГГц. Номиналы 5, 8, 13 и 15 дБ, PIM3 не хуже −160 дБн при 2 × 43 дБм (698–2700 МГц), разъёмы 4.3-10 (розетка).

Устройство и принцип работы

ДН-450/4000 отводит заданную часть мощности в боковую ветку, а основная часть проходит дальше по магистрали. Так питают антенны с разным удалением от источника, выравнивая уровень сигнала. Рабочая полоса ДН-450/4000 — 450–4000 МГц, в неё попадают LTE-450, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.

Пассивная интермодуляция ДН-450/4000 — не более −160 дБн при 2 × 43 дБм (698–2700 МГц); при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери. Допустимая мощность на вход ДН-450/4000 — 300 Вт. Разъёмы ДН-450/4000: 4.3-10 (розетка).

Конструкция ДН-450/4000: защита IP67; работает при −35…+75 °C.

Где применяют

  • Системы радиосвязи экстренных и аварийных служб в зданиях вместе с сотовой связью.
  • DAS, в которые позже добавят новые полосы в пределах 450–4000 МГц.
  • Объекты с 5G NR в полосах 3,4–4,0 ГГц.
  • Магистраль DAS с антеннами на разном удалении от источника — ДН-450/4000.

Технические характеристики

ПараметрЗначение
Рабочая полоса450–4000 МГц
Мощность300 Вт
Волновое сопротивление50 Ом
PIM3≤−160 дБн при 2 × 43 дБм (698–2700 МГц)

Исполнения

АртикулОтветвление, дБПолоса, МГцМощность, ВтКСВНPIM3РазъёмГабариты / масса
KADAMM ДН-13-450/4000-4313450–4000300 Вт≤1,25 (698–2700 МГц), ≤1,3 (450–4000 МГц)≤−160 дБн при 2 × 43 дБм (698–2700 МГц)4.3-10 (розетка)0,23 кг
KADAMM ДН-15-450/4000-4315450–4000300 Вт≤1,25 (698–2700 МГц), ≤1,3 (450–4000 МГц)≤−160 дБн при 2 × 43 дБм (698–2700 МГц)4.3-10 (розетка)0,23 кг
KADAMM ДН-5-450/4000-435450–4000300 Вт≤1,35 (698–2700 МГц), ≤1,5 (450–4000 МГц)≤−160 дБн при 2 × 43 дБм (698–2700 МГц)4.3-10 (розетка)0,23 кг
KADAMM ДН-8-450/4000-438450–4000300 Вт≤1,25 (698–2700 МГц), ≤1,3 (450–4000 МГц)≤−160 дБн при 2 × 43 дБм (698–2700 МГц)4.3-10 (розетка)0,23 кг

Механика и условия эксплуатации

ПараметрЗначение
Разъёмы4.3-10 (розетка)
Габаритыпо исполнению — уточняйте у менеджера
Массауточняйте у менеджера
Температура эксплуатации−35…+75 °C
Степень защитыIP67

Как подобрать ДН-450/4000

  • Сплошная полоса 450–4000 МГц не требует сверки с разрывами — достаточно, чтобы системы лежали в её пределах.
  • Ответвление 5, 8, 13 или 15 дБ — по расчёту уровня в каждой ветви.
  • Допустимая мощность — 300 Вт; суммарную мощность систем в магистрали сверяют с этим значением.
  • Суммарная мощность передатчиков на входе ДН-450/4000 — не выше 300 Вт, с запасом на пиковые значения.
  • Если на ДН-450/4000 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −160 дБн при 2 × 43 дБм (698–2700 МГц)), иначе выигрыш теряется.

Поставка

Подберём исполнение KADAMM ДН-450/4000 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.

Вопросы и ответы

Что даёт интермодуляция не более −160 дБн при 2 × 43 дБм (698–2700 МГц)?
Чем ниже это значение у ДН-450/4000, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
