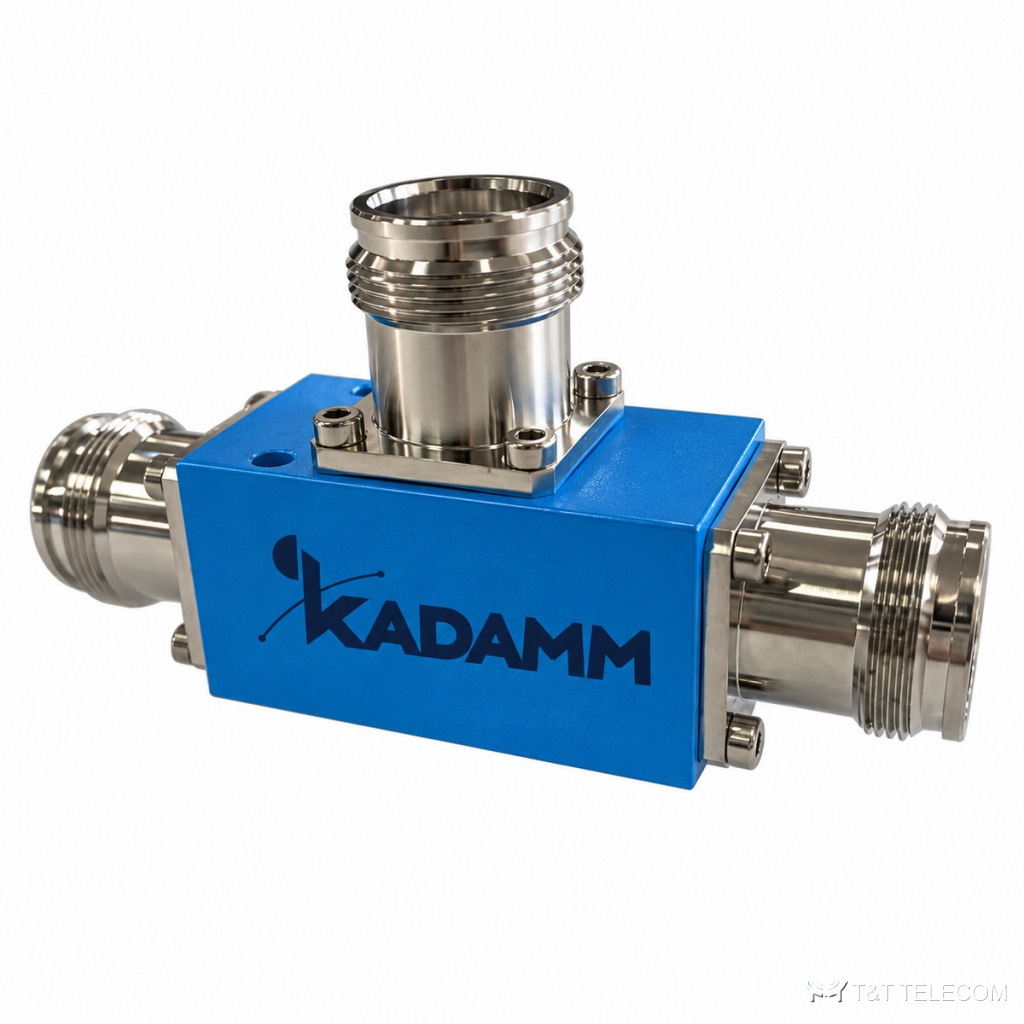

Ответвители неравноплечие (тапперы) серии KADAMM ДН-380/5850 — 380–5850 МГц, 4 исполнения
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДН-380/5850 — тапперы, у которых верхняя рабочая полоса 5100–5850 МГц охватывает Wi-Fi 5 ГГц. Остальные полосы — 380–960, 1710–2700 и 3400–3800 МГц, то есть радиосвязь, сотовые сети и 5G NR 3,5 ГГц. Четыре номинала: 4,8; 8; 13 и 15 дБ, 300 Вт, PIM3 не хуже −161 дБн в полосе 700–2700 МГц, разъёмы 4.3-10 (розетка).
Как устроена ДН-380/5850
ДН-380/5850 отводит заданную часть мощности в боковую ветку, а основная часть проходит дальше по магистрали. Так питают антенны с разным удалением от источника, выравнивая уровень сигнала. Рабочая полоса ДН-380/5850 — 380–5850 МГц, в неё попадают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800.
Пассивная интермодуляция ДН-380/5850 — не более −161 дБн при 700–2700 МГц; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление. Допустимая мощность на вход ДН-380/5850 — 300 Вт. Разъёмы ДН-380/5850: 4.3-10 (розетка).
Где применяют
- DAS офисов, гостиниц и торговых центров, где беспроводная сеть 5 ГГц идёт по тому же кабелю, что и сотовая связь.
- Системы с 5G NR в полосе 3400–3800 МГц.
- Мощные тракты до 300 Вт с требованиями к низкой интермодуляции.
- Магистраль DAS с антеннами на разном удалении от источника (ДН-380/5850).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 380–5850 МГц |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−161 дБн при 700–2700 МГц |
Исполнения
| Артикул | Ответвление, дБ | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДН-13-380/5850-43 | 13 | 380–960 / 1710–2700 / 3400–3800 / 5100–5850 | 300 Вт | ≤1,40 | ≤−161 дБн при 700–2700 МГц | 4.3-10 (розетка) |
| KADAMM ДН-15-380/5850-43 | 15 | 380–960 / 1710–2700 / 3400–3800 / 5100–5850 | 300 Вт | ≤1,40 | ≤−161 дБн при 700–2700 МГц | 4.3-10 (розетка) |
| KADAMM ДН-4,8-380/5850-43 | 4,8 | 380–960 / 1710–2700 / 3400–3800 / 5100–5850 | 300 Вт | ≤1,50 | ≤−161 дБн при 700–2700 МГц | 4.3-10 (розетка) |
| KADAMM ДН-8-380/5850-43 | 8 | 380–960 / 1710–2700 / 3400–3800 / 5100–5850 | 300 Вт | ≤1,45 | ≤−161 дБн при 700–2700 МГц | 4.3-10 (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Как подобрать ДН-380/5850
- Полоса 5100–5850 МГц — для Wi-Fi 5 ГГц; для Wi-Fi 6E выше 5850 МГц эта серия не рассчитана.
- КСВН по полосам — от 1,40 до 1,50, наибольший — на нижних частотах.
- Самый сильный отвод в серии — 4,8 дБ; для слабых ветвей берут 13 или 15 дБ.
- Суммарная мощность передатчиков на входе ДН-380/5850 — не выше 300 Вт, с запасом на пиковые значения.
- Если на ДН-380/5850 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −161 дБн при 700–2700 МГц), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM ДН-380/5850 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
