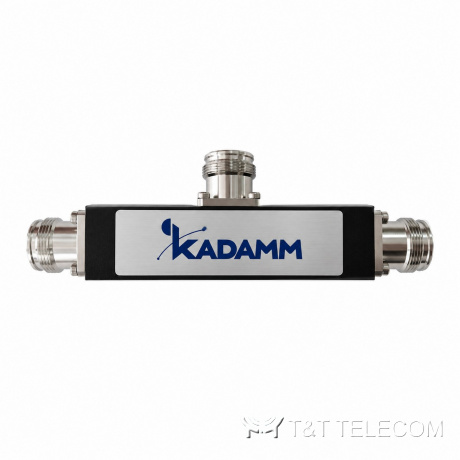

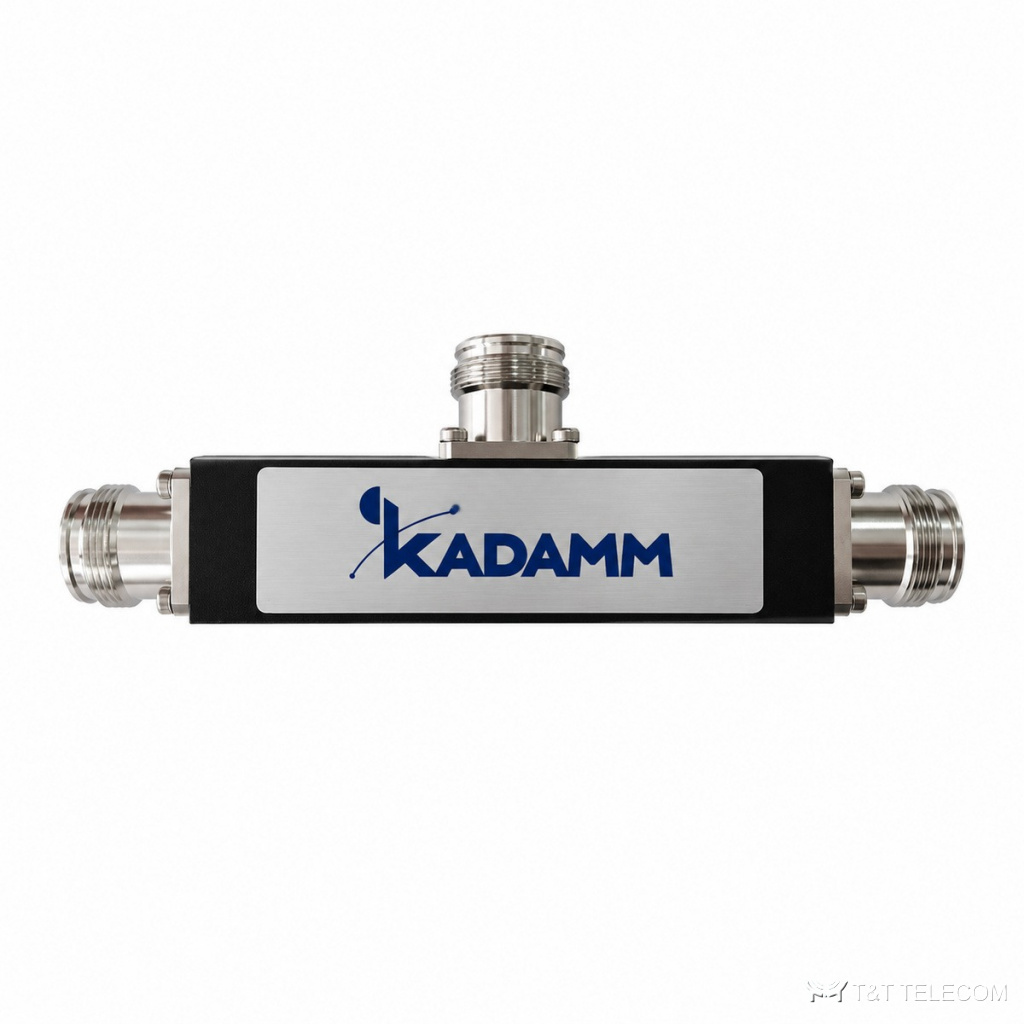

KADAMM ДН-380/3800 — неравноплечие ответвители для DAS, где вместе с сотовой связью работает служебная радиосвязь диапазона 380–520 МГц. Рабочие полосы 380–520, 698–960, 1710–2700 и 3500–3800 МГц, четыре исполнения с ответвлением 5, 8, 13 и 15 дБ. PIM3 не хуже −160 дБн при 2 × 43 дБм в полосе 698–2700 МГц, разъёмы 4.3-10 (розетка).
Как устроена ДН-380/3800
ДН-380/3800 отводит заданную часть мощности в боковую ветку, а основная часть проходит дальше по магистрали. Так питают антенны с разным удалением от источника, выравнивая уровень сигнала. Рабочая полоса ДН-380/3800 — 380–3800 МГц, в неё попадают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800.
Пассивная интермодуляция ДН-380/3800 — не более −160 дБн при 2 × 43 дБм (698–2700 МГц); при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери. Допустимая мощность на вход ДН-380/3800 — 300 Вт. Разъёмы ДН-380/3800: 4.3-10 (розетка).
Конструкция ДН-380/3800: защита IP67; работает при −35…+75 °C.
Где применяют
- Здания и тоннели, где в одной DAS работают системы профессиональной радиосвязи 380–520 МГц и сотовые сети.
- Покрытие объектов сотовой связью 700–2600 МГц и 5G NR в полосе 3500–3800 МГц.
- Ветви кабельной сети, которым нужна меньшая доля мощности, чем магистрали.
- Магистраль DAS с антеннами на разном удалении от источника (ДН-380/3800).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 380–3800 МГц |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−160 дБн при 2 × 43 дБм (698–2700 МГц) |
Исполнения
| Артикул | Ответвление, дБ | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём | Габариты / масса |
|---|---|---|---|---|---|---|---|
| KADAMM ДН-13-380/3800-43 | 13 | 380–520 / 698–960 / 1710–2700 / 3500–3800 | 300 Вт | ≤1,25 (698–2700 МГц), ≤1,3 (380–3800 МГц) | ≤−160 дБн при 2 × 43 дБм (698–2700 МГц) | 4.3-10 (розетка) | 0,23 кг |
| KADAMM ДН-15-380/3800-43 | 15 | 380–520 / 698–960 / 1710–2700 / 3500–3800 | 300 Вт | ≤1,25 (698–2700 МГц), ≤1,3 (380–3800 МГц) | ≤−160 дБн при 2 × 43 дБм (698–2700 МГц) | 4.3-10 (розетка) | 0,23 кг |
| KADAMM ДН-5-380/3800-43 | 5 | 380–520 / 698–960 / 1710–2700 / 3500–3800 | 300 Вт | ≤1,35 (698–2700 МГц), ≤1,5 (380–3800 МГц) | ≤−160 дБн при 2 × 43 дБм (698–2700 МГц) | 4.3-10 (розетка) | 0,23 кг |
| KADAMM ДН-8-380/3800-43 | 8 | 380–520 / 698–960 / 1710–2700 / 3500–3800 | 300 Вт | ≤1,25 (698–2700 МГц), ≤1,3 (380–3800 МГц) | ≤−160 дБн при 2 × 43 дБм (698–2700 МГц) | 4.3-10 (розетка) | 0,23 кг |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −35…+75 °C |
| Степень защиты | IP67 |
Как подобрать ДН-380/3800
- Проверьте частоты радиосвязи: нижняя полоса таппера — 380–520 МГц, полоса 520–698 МГц не входит в рабочие.
- Номинал выбирают по уровню, нужному в ветви: 5 и 8 дБ — для крупных ответвлений, 13 и 15 дБ — для слабых.
- Средняя мощность — до 300 Вт: с запасом сверяют с суммарной мощностью несущих в магистрали.
- Суммарная мощность передатчиков на входе ДН-380/3800 — не выше 300 Вт, с запасом на пиковые значения.
- Если на ДН-380/3800 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −160 дБн при 2 × 43 дБм (698–2700 МГц)), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM ДН-380/3800 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −160 дБн при 2 × 43 дБм (698–2700 МГц)?
Чем ниже это значение у ДН-380/3800, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM ДН-380/3800 — техническое описание 191.23 КБ
