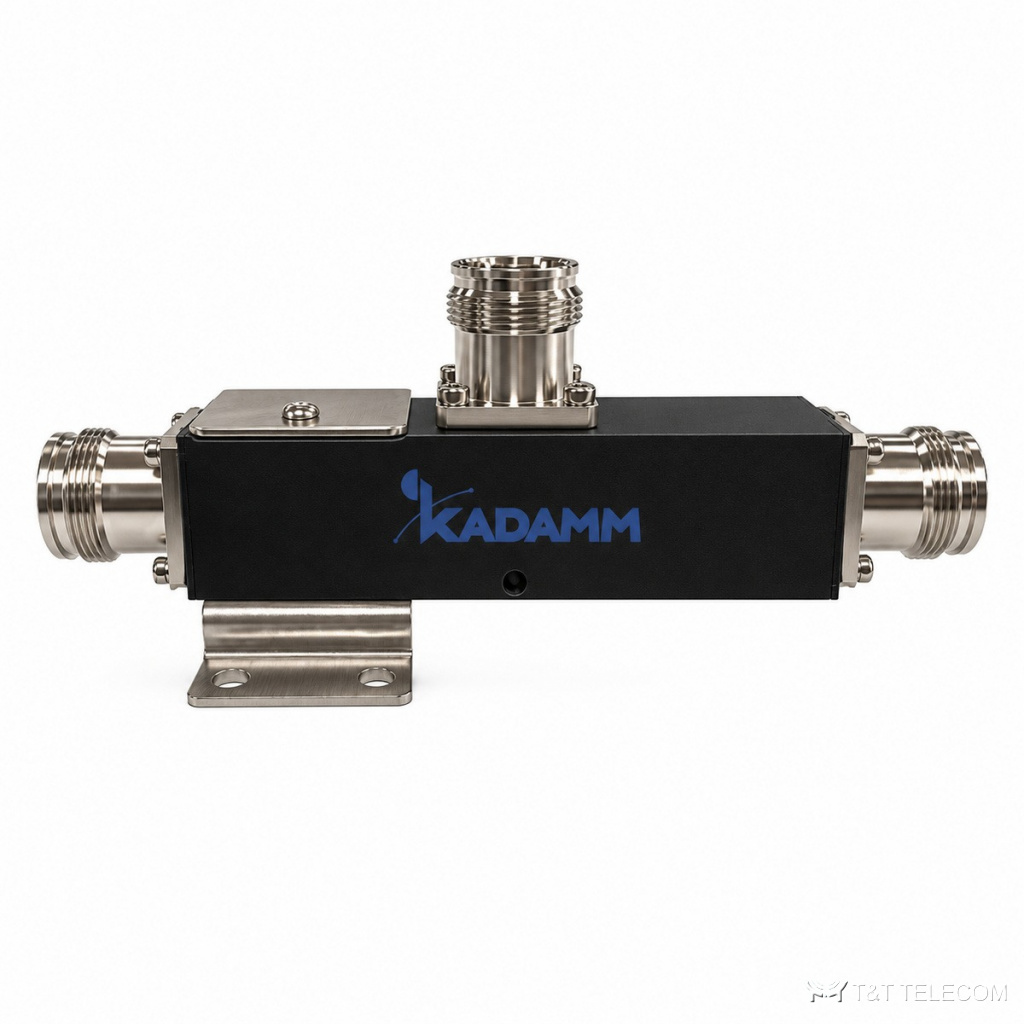

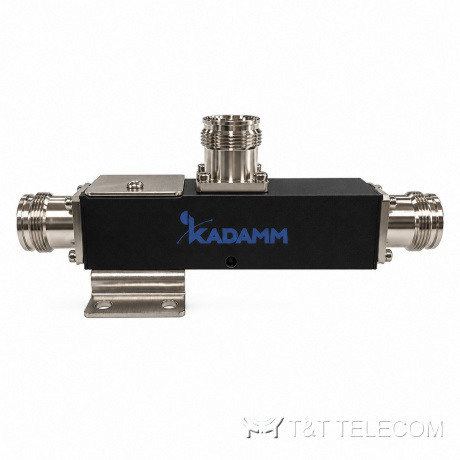

Ответвители неравноплечие (тапперы) серии KADAMM ДН-340/6000-4П — 340–960 / 1710–2700 / 3500–4500 / 4900–6000 МГц, 4 исполнения
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДН-340/6000-4П — тапперы на четыре рабочие полосы: 340–960, 1710–2700, 3500–4500 и 4900–6000 МГц. Один ответвитель обслуживает радиосвязь и нижние сотовые полосы, 1800–2600 МГц, 5G NR до 4,5 ГГц и Wi-Fi 5 ГГц. Номиналы 5, 8, 13 и 15 дБ, 300 Вт, PIM3 не хуже −161 дБн при 2 × 43 дБм, разъёмы 4.3-10 (розетка).
Принцип работы и конструкция
ДН-340/6000-4П отводит заданную часть мощности в боковую ветку, а основная часть проходит дальше по магистрали. Так питают антенны с разным удалением от источника, выравнивая уровень сигнала. Рабочая полоса ДН-340/6000-4П — 340–960 / 1710–2700 / 3500–4500 / 4900–6000 МГц, в неё попадают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800.
Пассивная интермодуляция ДН-340/6000-4П — не более −161 дБн при 2 × 43 дБм; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери. Допустимая мощность на вход ДН-340/6000-4П — 300 Вт. Разъёмы ДН-340/6000-4П: 4.3-10 (розетка).
Конструкция ДН-340/6000-4П: защита IP67; работает при −35…+75 °C.
Где применяют
- Многосистемные DAS, где в один кабель сведены УКВ-радиосвязь, сотовая сеть, 5G NR и Wi-Fi 5 ГГц.
- Объекты с несколькими операторами, где важна низкая пассивная интермодуляция.
- Модернизация сетей покрытия под 5G NR в полосе 3500–4500 МГц без замены тапперов.
- Для ДН-340/6000-4П: магистраль DAS с антеннами на разном удалении от источника.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 340–960 / 1710–2700 / 3500–4500 / 4900–6000 МГц |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−161 дБн при 2 × 43 дБм |
Исполнения
| Артикул | Ответвление, дБ | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДН-13-340/6000-43-4П | 13 | 340–960 / 1710–2700 / 3500–4500 / 4900–6000 | 300 Вт | ≤1,4 (340–698 МГц); в остальных полосах — уточняйте у менеджера | ≤−161 дБн при 2 × 43 дБм | 4.3-10 (розетка) |
| KADAMM ДН-15-340/6000-43-4П | 15 | 340–960 / 1710–2700 / 3500–4500 / 4900–6000 | 300 Вт | ≤1,4 (340–698 МГц); в остальных полосах — уточняйте у менеджера | ≤−161 дБн при 2 × 43 дБм | 4.3-10 (розетка) |
| KADAMM ДН-5-340/6000-43-4П | 5 | 340–960 / 1710–2700 / 3500–4500 / 4900–6000 | 300 Вт | ≤1,6 (340–698 МГц); в остальных полосах — уточняйте у менеджера | ≤−161 дБн при 2 × 43 дБм | 4.3-10 (розетка) |
| KADAMM ДН-8-340/6000-43-4П | 8 | 340–960 / 1710–2700 / 3500–4500 / 4900–6000 | 300 Вт | ≤1,4 (340–698 МГц); в остальных полосах — уточняйте у менеджера | ≤−161 дБн при 2 × 43 дБм | 4.3-10 (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −35…+75 °C |
| Степень защиты | IP67 |
Как подобрать ДН-340/6000-4П
- Четыре полосы с разрывами между ними: проверьте, что все системы объекта попадают в 340–960, 1710–2700, 3500–4500 или 4900–6000 МГц.
- КСВН в таблице дан для 340–698 МГц: не более 1,4, у исполнения на 5 дБ — не более 1,6.
- «4П» в артикуле — четыре полосы; номинал ответвления стоит после «ДН», например ДН-8-340/6000-43-4П.
- Суммарная мощность передатчиков на входе ДН-340/6000-4П — не выше 300 Вт, с запасом на пиковые значения.
- Если на ДН-340/6000-4П работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −161 дБн при 2 × 43 дБм), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM ДН-340/6000-4П под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −161 дБн при 2 × 43 дБм?
Чем ниже это значение у ДН-340/6000-4П, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
