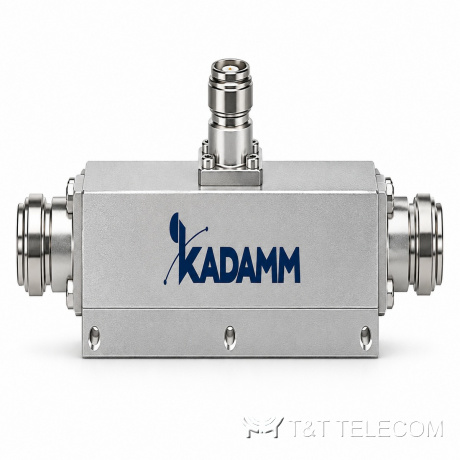

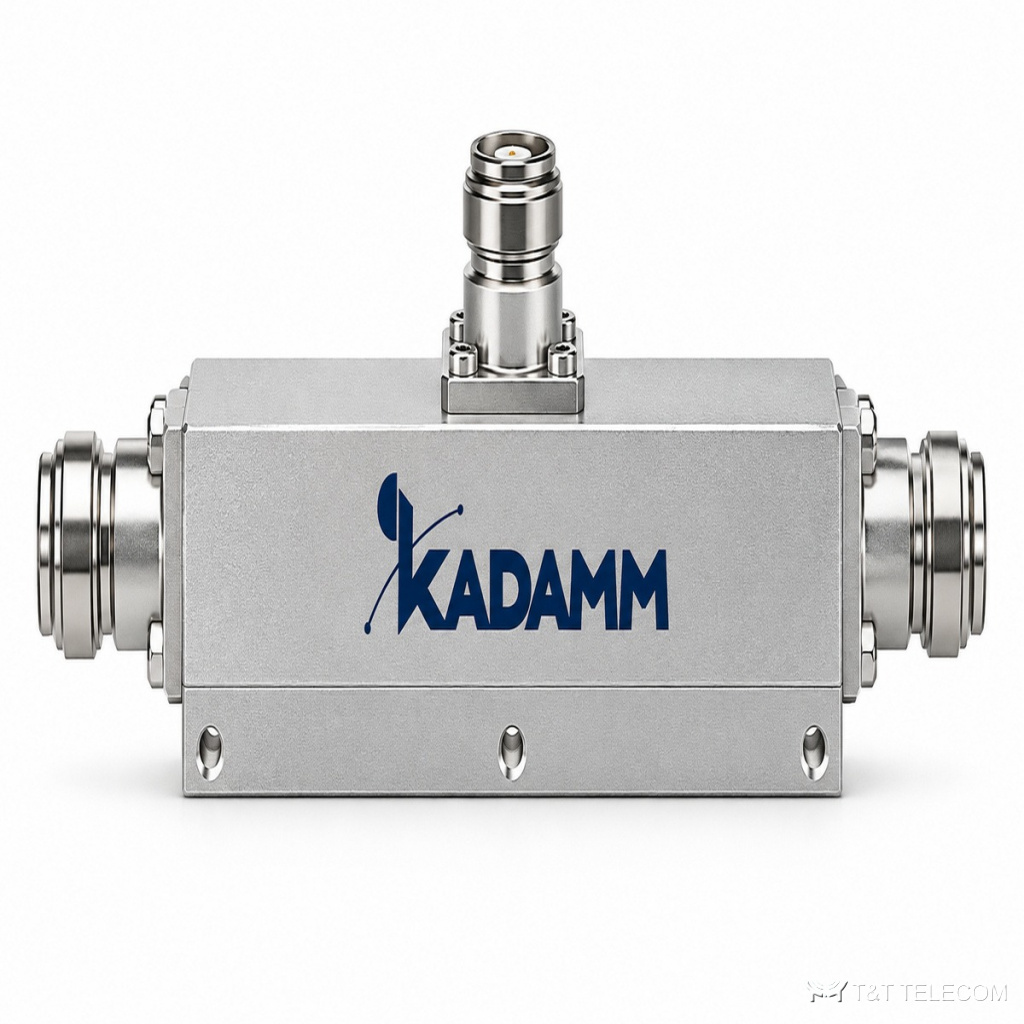

Ответвители неравноплечие (тапперы) серии KADAMM ДН-136/5930 — 136–5930 МГц, деление 2:1…100:1, 500 Вт

Name: Ответвители неравноплечие (тапперы) серии KADAMM ДН-136/5930 — 136–5930 МГц, деление 2:1…100:1, 500 Вт
Brand: KADAMM
SKU: KADAMM ДН-136/5930

Ответвители мощности

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: антенны KADAMM ДН-136/5930 — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

KADAMM ДН-136/5930 — тапперы на шесть рабочих полос от 136 до 5930 МГц: УКВ, ДМВ, сотовые сети, 5G NR и Wi-Fi 5 ГГц в одной линейке. Деление от 2:1 до 100:1, мощность 500 Вт, PIM3 до −161 дБн, корпус IP67 138 × 45 × 25 мм, разъёмы N. Потери в магистрали в таблице — измеренные.

Принцип работы и конструкция

ДН-136/5930 отводит заданную часть мощности в боковую ветку, а основная часть проходит дальше по магистрали. Так питают антенны с разным удалением от источника, выравнивая уровень сигнала. Рабочая полоса ДН-136/5930 — 136–5930 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900.

Пассивная интермодуляция ДН-136/5930 — −161 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление. Допустимая мощность на вход ДН-136/5930 — 500 Вт. Разъёмы ДН-136/5930: N или 4.3-10 (розетка) — по артикулу.

Деление: по артикулу — см. таблицу. Переходное ослабление в боковую ветку 5–20 дБ. Конструкция ДН-136/5930: габариты 138,1 × 45 × 25 мм; защита IP67; работает при −35…+65 °C.

Где применяют

Многосистемные DAS, где одна кабельная сеть несёт все службы объекта.
Мощные магистрали до 500 Вт.
Объекты с 5G NR и Wi-Fi 5 ГГц.
Магистраль DAS с антеннами на разном удалении от источника — ДН-136/5930.

Технические характеристики

Параметр	Значение
Рабочие полосы	136–340 / 340–520 / 698–960 / 1710–2700 / 3500–4500 / 4900–5930 МГц
Деление / отвод	по артикулу — см. таблицу
КСВН	по исполнению — см. таблицу
Потери в магистрали	по исполнению — см. таблицу (измеренные)
PIM3	≤−161 дБн (2 × 43 дБм)
Мощность	500 Вт
Волновое сопротивление	50 Ом

Исполнения

Артикул	Деление	Отвод, дБ (136–340 / 340–4500 МГц)	КСВН 694–2700 / 350–5930	Потери магистрали, дБ	Разъём
KADAMM ДН-2-136/5930-N	2:1	5 +0/−2,8 / 5 ±1,0	≤1,30 / ≤1,50	2,3	N (розетка)
KADAMM ДН-3-136/5930-N	3:1	6 +0/−2,8 / 6 ±1,0	≤1,25 / ≤1,45	1,7	N (розетка)
KADAMM ДН-4-136/5930-N	4:1	7 +0/−2,8 / 7 ±1,0	≤1,20 / ≤1,35	1,5	N (розетка)
KADAMM ДН-6-136/5930-N	6:1	8 +0/−2,8 / 8 ±1,0	≤1,20 / ≤1,35	1,2	N (розетка)
KADAMM ДН-10-136/5930-N	10:1	10 +0/−2,5 / 10 ±1,0	≤1,20 / ≤1,35	0,8	N (розетка)
KADAMM ДН-20-136/5930-N	20:1	13 +0,5/−1,8 / 13 ±1,0…1,5	≤1,20 / ≤1,30	0,5	N (розетка)
KADAMM ДН-30-136/5930-N	30:1	15 +0,5/−1,5 / 15 ±1,0…1,5	≤1,20 / ≤1,30	0,4	N (розетка)
KADAMM ДН-100-136/5930-N	100:1	20 ±1,2 / 20 ±1,2…2,0	≤1,20 / ≤1,30	0,4	N (розетка)
KADAMM ДН-2-136/5930-43	2:1	5 +0/−2,8 / 5 ±1,0	≤1,30 / ≤1,50	2,3	4.3-10 (розетка)
KADAMM ДН-3-136/5930-43	3:1	6 +0/−2,8 / 6 ±1,0	≤1,25 / ≤1,45	1,7	4.3-10 (розетка)
KADAMM ДН-4-136/5930-43	4:1	7 +0/−2,8 / 7 ±1,0	≤1,20 / ≤1,35	1,5	4.3-10 (розетка)
KADAMM ДН-6-136/5930-43	6:1	8 +0/−2,8 / 8 ±1,0	≤1,20 / ≤1,35	1,2	4.3-10 (розетка)
KADAMM ДН-10-136/5930-43	10:1	10 +0/−2,5 / 10 ±1,0	≤1,20 / ≤1,35	0,8	4.3-10 (розетка)
KADAMM ДН-20-136/5930-43	20:1	13 +0,5/−1,8 / 13 ±1,0…1,5	≤1,20 / ≤1,30	0,5	4.3-10 (розетка)
KADAMM ДН-30-136/5930-43	30:1	15 +0,5/−1,5 / 15 ±1,0…1,5	≤1,20 / ≤1,30	0,4	4.3-10 (розетка)
KADAMM ДН-100-136/5930-43	100:1	20 ±1,2 / 20 ±1,2…2,0	≤1,20 / ≤1,30	0,4	4.3-10 (розетка)

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	N или 4.3-10 (розетка) — по артикулу
Габариты	138,1 × 45 × 25 мм
Исполнение	IP67
Температура эксплуатации	−35…+65 °C
Масса	уточняйте у менеджера

Как подобрать ДН-136/5930

Шесть полос с промежутками — сверьте частоты систем с таблицей.
Отвод для каждой полосы указан отдельно.
IP67 — можно ставить в сырых помещениях и тоннелях.
Суммарная мощность передатчиков на входе ДН-136/5930 — не выше 500 Вт, с запасом на пиковые значения.
Если на ДН-136/5930 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (−161 дБн), иначе выигрыш теряется.

Поставка

Подберём исполнение KADAMM ДН-136/5930 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
