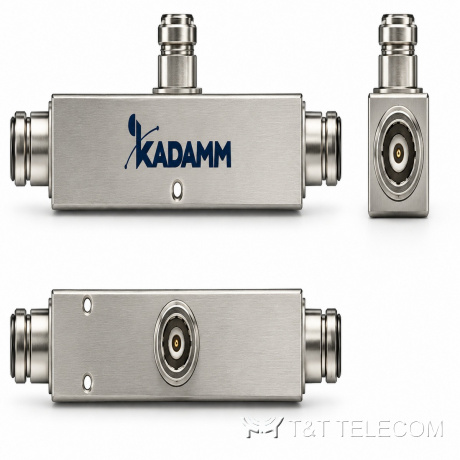

Ответвители неравноплечие (тапперы) серии KADAMM ДН-136/2700 — 136–960 и 136–2700 МГц, деление 2:1…100:1
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

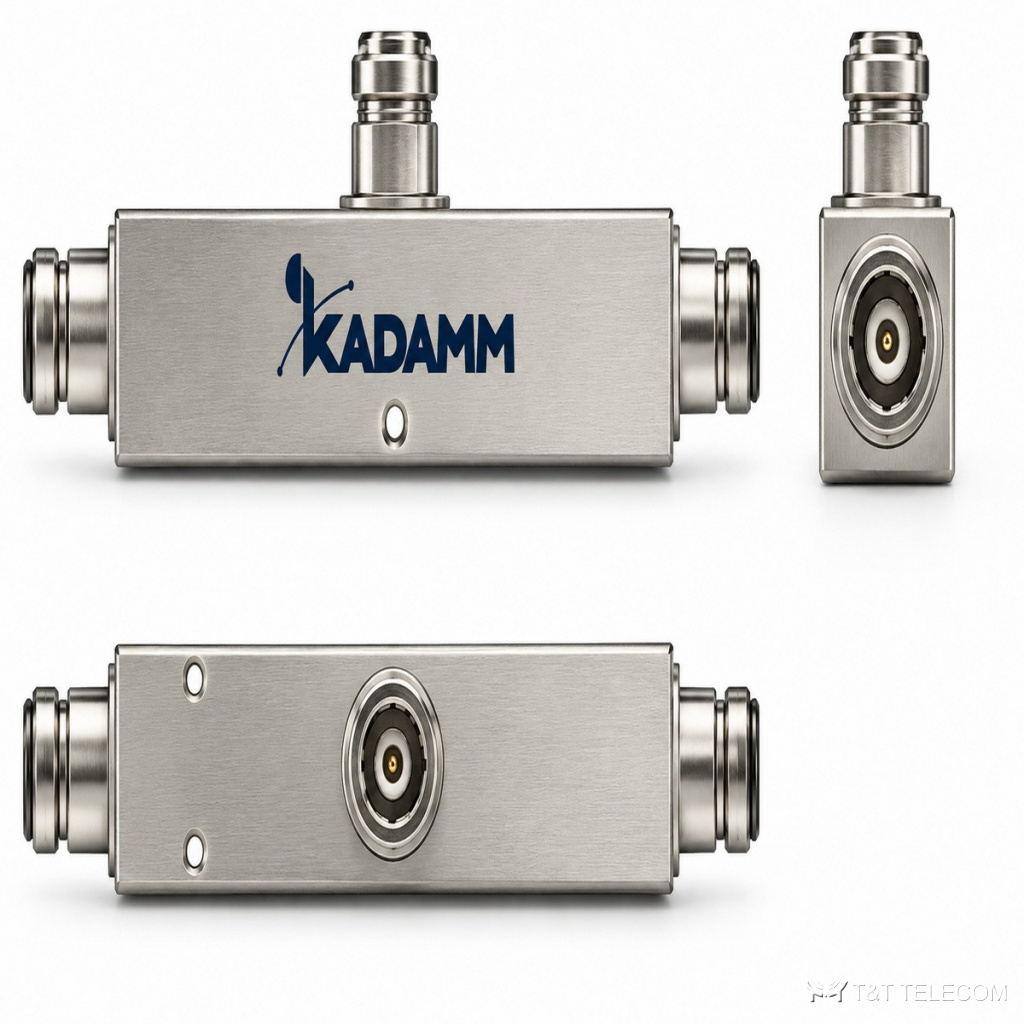

KADAMM ДН-136/2700 — большая серия неравноплечих ответвителей (тапперов) с делением от 2:1 до 100:1. Два варианта полос: 136–960 МГц для радиосвязи и нижних сотовых полос и 136–350 / 350–960 / 1710–2700 МГц для совмещённых сетей; промежуток 960–1710 МГц не нормирован. PIM3 до −160 дБн, корпус IP65, разъёмы N, 4.3-10 или 7/16 DIN.
Устройство и принцип работы
ДН-136/2700 отводит заданную часть мощности в боковую ветку, а основная часть проходит дальше по магистрали. Так питают антенны с разным удалением от источника, выравнивая уровень сигнала. Рабочая полоса ДН-136/2700 — 136–2700 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900.
Пассивная интермодуляция ДН-136/2700 — −160 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление. КСВН ДН-136/2700 — 136/960: не более 1,10…1,40 (по отводу); 136/2700: не более 1,35 (350–960 МГц), не более 1,25 (1710–2700 МГц): обратно отражается не больше 2,8 % подводимой мощности. Допустимая мощность на вход ДН-136/2700 — 200 Вт. Разъёмы ДН-136/2700: N / 4.3-10 / 7-16.
Деление: по артикулу — см. таблицу. Переходное ослабление в боковую ветку 5–20 дБ. Конструкция ДН-136/2700: защита IP65; работает при −35…+85 °C.
Где применяют
- Выравнивание уровней по ветвям DAS для УКВ, TETRA и сотовых сетей.
- Протяжённые объекты — тоннели, метро, промышленные площадки.
- Многооператорные системы.
- Магистраль DAS с антеннами на разном удалении от источника — ДН-136/2700.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие полосы | 136–960 МГц (ДН-…-136/960); 136–350 / 350–960 / 1710–2700 МГц (ДН-…-136/2700, 960–1710 МГц не нормирован) |
| Деление / отвод | по артикулу — см. таблицу |
| КСВН | 136/960: ≤1,10…1,40 (по отводу); 136/2700: ≤1,35 (350–960 МГц), ≤1,25 (1710–2700 МГц) |
| PIM3 | ≤−160 дБн (2 × 43 дБм, отражённая, 900 и 1800 МГц) |
| Мощность | 200 Вт (136/2700); 136/960 — уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Деление | Полоса, МГц | Отвод, дБ | КСВН | Разъём |
|---|---|---|---|---|---|
| KADAMM ДН-2-136/960-43 | 2:1 | 136–960 | 5 | ≤1,40 | 4.3-10 (розетка) |
| KADAMM ДН-4-136/960-43 | 4:1 | 136–960 | 7 | ≤1,30 | 4.3-10 (розетка) |
| KADAMM ДН-10-136/960-43 | 10:1 | 136–960 | 10 | ≤1,25 | 4.3-10 (розетка) |
| KADAMM ДН-20-136/960-43 | 20:1 | 136–960 | 13 | ≤1,20 | 4.3-10 (розетка) |
| KADAMM ДН-30-136/960-43 | 30:1 | 136–960 | 15 | ≤1,15 | 4.3-10 (розетка) |
| KADAMM ДН-100-136/960-43 | 100:1 | 136–960 | 20 | ≤1,10 | 4.3-10 (розетка) |
| KADAMM ДН-2-136/2700-N | 2:1 | 136–350 / 350–960 / 1710–2700 | 6,4 ±1,1 / 5,0 ±1,2 / 5,0 ±0,6 | ≤1,35 / ≤1,25 | N (розетка) |
| KADAMM ДН-3-136/2700-N | 3:1 | 136–350 / 350–960 / 1710–2700 | 7,9 ±1,1 / 6,3 ±1,0 / 6,0 ±0,6 | ≤1,35 / ≤1,25 | N (розетка) |
| KADAMM ДН-4-136/2700-N | 4:1 | 136–350 / 350–960 / 1710–2700 | 8,5 ±1,1 / 7,3 ±0,8 / 7,0 ±0,6 | ≤1,35 / ≤1,25 | N (розетка) |
| KADAMM ДН-6-136/2700-N | 6:1 | 136–350 / 350–960 / 1710–2700 | 9,4 ±1,1 / 8,3 ±0,7 / 8,0 ±0,6 | ≤1,35 / ≤1,25 | N (розетка) |
| KADAMM ДН-10-136/2700-N | 10:1 | 136–350 / 350–960 / 1710–2700 | 11,0 ±1,1 / 9,8 ±0,6 / 10,0 ±0,6 | ≤1,35 / ≤1,25 | N (розетка) |
| KADAMM ДН-30-136/2700-N | 30:1 | 136–350 / 350–960 / 1710–2700 | 15,3 ±0,8 / 14,7 ±0,6 / 15,0 ±0,8 | ≤1,35 / ≤1,25 | N (розетка) |
| KADAMM ДН-100-136/2700-N | 100:1 | 136–350 / 350–960 / 1710–2700 | 19,8 ±0,6 / 19,7 ±0,6 / 20,4 ±0,6 | ≤1,35 / ≤1,25 | N (розетка) |
| KADAMM ДН-2-136/2700-43 | 2:1 | 136–350 / 350–960 / 1710–2700 | 6,4 ±1,1 / 5,0 ±1,2 / 5,0 ±0,6 | ≤1,35 / ≤1,25 | 4.3-10 (розетка) |
| KADAMM ДН-3-136/2700-43 | 3:1 | 136–350 / 350–960 / 1710–2700 | 7,9 ±1,1 / 6,3 ±1,0 / 6,0 ±0,6 | ≤1,35 / ≤1,25 | 4.3-10 (розетка) |
| KADAMM ДН-4-136/2700-43 | 4:1 | 136–350 / 350–960 / 1710–2700 | 8,5 ±1,1 / 7,3 ±0,8 / 7,0 ±0,6 | ≤1,35 / ≤1,25 | 4.3-10 (розетка) |
| KADAMM ДН-6-136/2700-43 | 6:1 | 136–350 / 350–960 / 1710–2700 | 9,4 ±1,1 / 8,3 ±0,7 / 8,0 ±0,6 | ≤1,35 / ≤1,25 | 4.3-10 (розетка) |
| KADAMM ДН-10-136/2700-43 | 10:1 | 136–350 / 350–960 / 1710–2700 | 11,0 ±1,1 / 9,8 ±0,6 / 10,0 ±0,6 | ≤1,35 / ≤1,25 | 4.3-10 (розетка) |
| KADAMM ДН-30-136/2700-43 | 30:1 | 136–350 / 350–960 / 1710–2700 | 15,3 ±0,8 / 14,7 ±0,6 / 15,0 ±0,8 | ≤1,35 / ≤1,25 | 4.3-10 (розетка) |
| KADAMM ДН-100-136/2700-43 | 100:1 | 136–350 / 350–960 / 1710–2700 | 19,8 ±0,6 / 19,7 ±0,6 / 20,4 ±0,6 | ≤1,35 / ≤1,25 | 4.3-10 (розетка) |
| KADAMM ДН-2-136/2700-716 | 2:1 | 136–350 / 350–960 / 1710–2700 | 6,4 ±1,1 / 5,0 ±1,2 / 5,0 ±0,6 | ≤1,35 / ≤1,25 | 7-16 (розетка) |
| KADAMM ДН-3-136/2700-716 | 3:1 | 136–350 / 350–960 / 1710–2700 | 7,9 ±1,1 / 6,3 ±1,0 / 6,0 ±0,6 | ≤1,35 / ≤1,25 | 7-16 (розетка) |
| KADAMM ДН-4-136/2700-716 | 4:1 | 136–350 / 350–960 / 1710–2700 | 8,5 ±1,1 / 7,3 ±0,8 / 7,0 ±0,6 | ≤1,35 / ≤1,25 | 7-16 (розетка) |
| KADAMM ДН-6-136/2700-716 | 6:1 | 136–350 / 350–960 / 1710–2700 | 9,4 ±1,1 / 8,3 ±0,7 / 8,0 ±0,6 | ≤1,35 / ≤1,25 | 7-16 (розетка) |
| KADAMM ДН-10-136/2700-716 | 10:1 | 136–350 / 350–960 / 1710–2700 | 11,0 ±1,1 / 9,8 ±0,6 / 10,0 ±0,6 | ≤1,35 / ≤1,25 | 7-16 (розетка) |
| KADAMM ДН-30-136/2700-716 | 30:1 | 136–350 / 350–960 / 1710–2700 | 15,3 ±0,8 / 14,7 ±0,6 / 15,0 ±0,8 | ≤1,35 / ≤1,25 | 7-16 (розетка) |
| KADAMM ДН-100-136/2700-716 | 100:1 | 136–350 / 350–960 / 1710–2700 | 19,8 ±0,6 / 19,7 ±0,6 / 20,4 ±0,6 | ≤1,35 / ≤1,25 | 7-16 (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N, 4.3-10, 7-16 (розетка) — по артикулу |
| Габариты | 136/2700: 140,4 × 43 × 25 (N), 146,8 × 46 × 25 (4.3-10), 144,2 × 45 × 25 мм (7-16); 136/960 (4.3-10): 162 × 46 × 25 мм; по ранней редакции технического описания — до 155,6 / 162 мм, уточняйте у менеджера |
| Исполнение | IP65 |
| Температура эксплуатации | −35…+85 °C |
| Масса | уточняйте у менеджера |
Как подобрать ДН-136/2700
- Отношение деления — в артикуле: ДН-10 — 10:1 (отвод около 10 дБ).
- Вариант 136/2700 не нормирован в 960–1710 МГц.
- Тип разъёма — по артикулу.
- Суммарная мощность передатчиков на входе ДН-136/2700 — не выше 200 Вт, с запасом на пиковые значения.
- Если на ДН-136/2700 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (−160 дБн), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM ДН-136/2700 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
