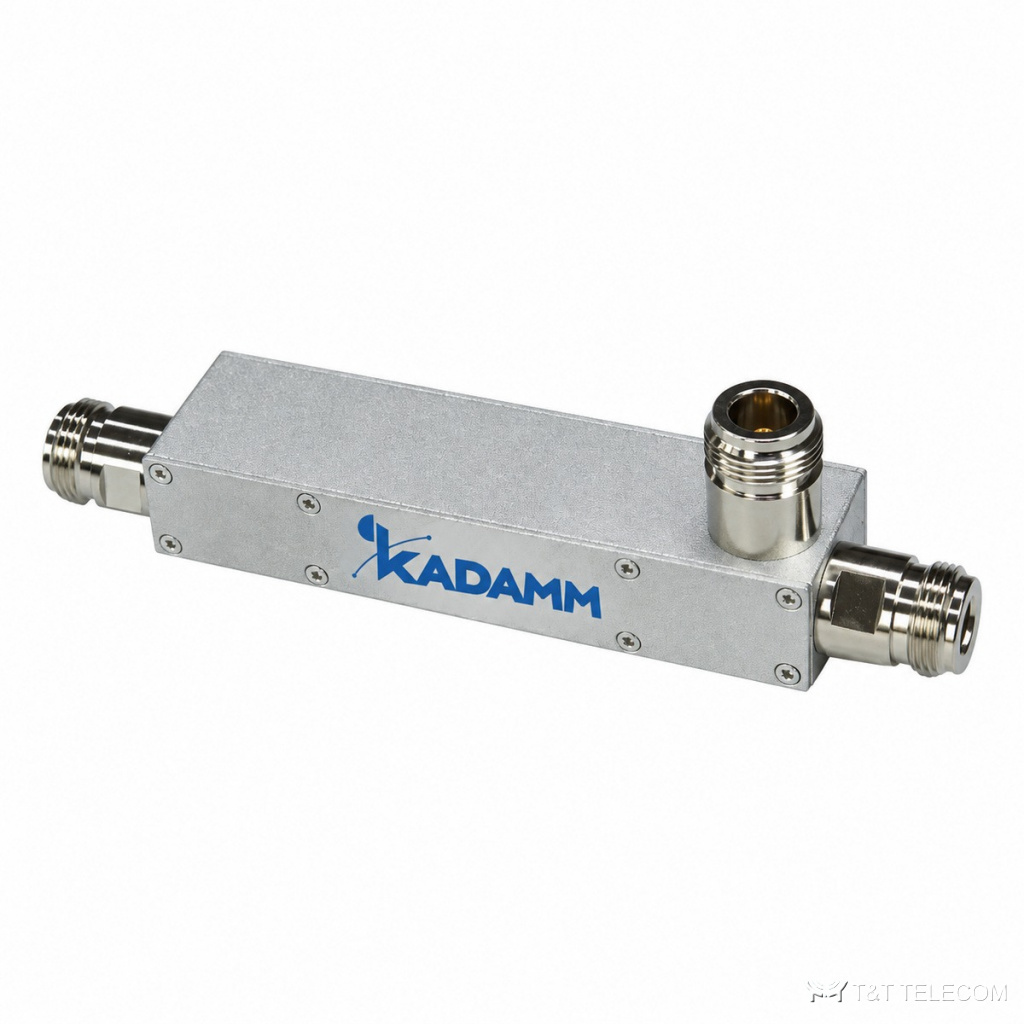

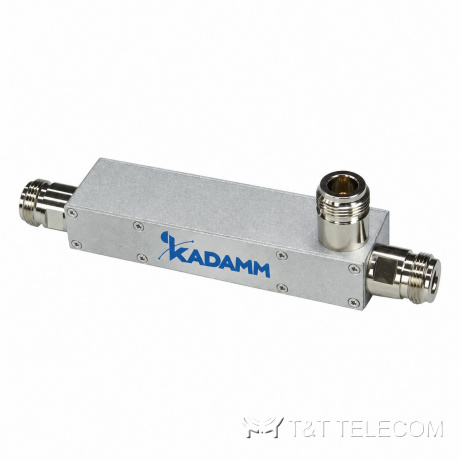

Направленные ответвители серии KADAMM НО-К — 800–2500 МГц, 12–50 дБ, 200–500 Вт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM НО-К — направленные ответвители. НО-К — изделие KADAMM для сетей радиосвязи и сотовой связи: полоса, мощность и разъёмы — в таблице характеристик. Основные данные НО-К: полоса 800–2500 МГц; разъёмы SMA / N.
Устройство и принцип работы
НО-К отводит заданную часть мощности в боковую ветку, а основная часть проходит дальше по магистрали. Так питают антенны с разным удалением от источника, выравнивая уровень сигнала. Рабочая полоса НО-К — 800–2500 МГц, 12–50 дБ, 200–500 Вт, в неё попадают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, GPS L1 / ГЛОНАСС L1.
Разъёмы НО-К: SMA / N.
Где применяют
- Диапазоны НО-К: GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, GPS L1 / ГЛОНАСС L1, ISM 868 МГц.
- Сети радиосвязи и сотовой связи — НО-К.
- Для НО-К: магистраль DAS с антеннами на разном удалении от источника.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 800–2500 МГц, 12–50 дБ, 200–500 Вт |
| Волновое сопротивление | 50 Ом |
| Мощность | уточняйте у менеджера |
Исполнения
| Артикул | Ответвление, дБ | Полоса, МГц | Потери, дБ | Мощность, Вт | КСВН | Разъём |
|---|---|---|---|---|---|---|
| KADAMM НО-К-12-800/2500-N | 12 | 800–2500 | 0,6 | 200 | ≤1,2 | N–F |
| KADAMM НО-К-35-800/2500-N | 35 | 800–2500 | 0,25 | 200 | ≤1,2 | N–F |
| KADAMM НО-К-50-800/2500-716 | 50 | 800–2500 | 0,25 | 500 | ≤1,2 | DIN–F |
| KADAMM НО-К-30-800/2500-716 | 30 | 800–2500 | 0,25 | 500 | ≤1,2 | DIN–F |
| KADAMM НО-К-35-800/2500-716 | 35 | 800–2500 | 0,25 | 500 | ≤1,2 | DIN–F |
| KADAMM НО-К-40-800/2500-716 | 40 | 800–2500 | 0,25 | 500 | ≤1,2 | DIN–F |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Корпус | металлический |
| Габариты, масса | уточняйте у менеджера |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы НО-К: 800–2500 МГц.
- Разъёмы НО-К — SMA / N; кабельные сборки готовят под них заранее.
Поставка и документы
KADAMM НО-К поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает НО-К?
Рабочая полоса НО-К — 800–2500 МГц. Это GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
Какой разъём у НО-К?
SMA / N. Другие исполнения — уточняйте при заказе.
Что нужно для подбора НО-К?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект НО-К.
