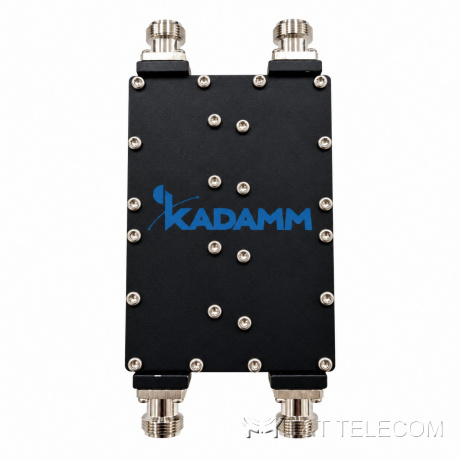

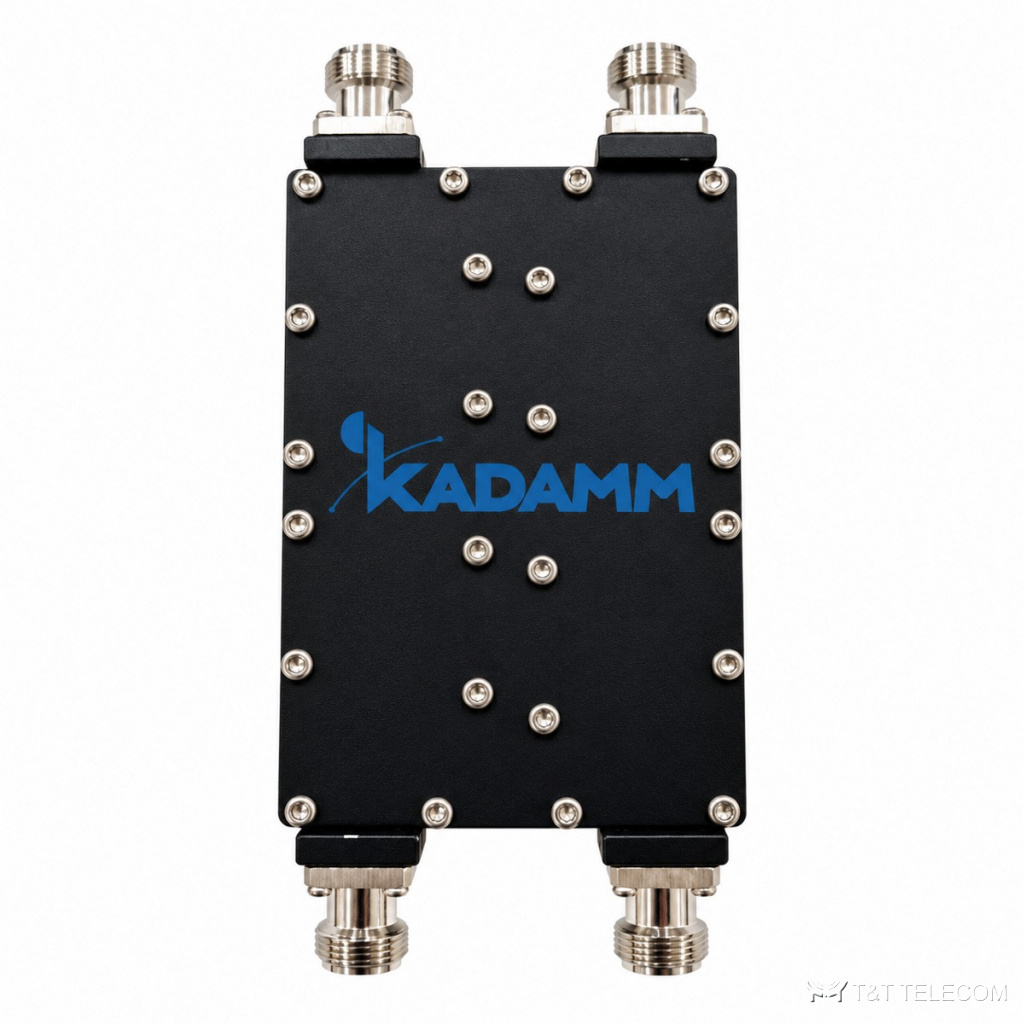

Ответвители направленные коаксиальные серии KADAMM НО-800/3700 — 800–3700 МГц, 2 исполнения
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM НО-800/3700 — направленные ответвители с глубоким ответвлением 12 и 25 дБ для полосы 800–3700 МГц. Средняя мощность 300 Вт, КСВН до 1,35, PIM3 до −140 дБн в полосе 800–2700 МГц, разъёмы N.
Устройство и принцип работы
НО-800/3700 отводит заданную часть мощности в боковую ветку, а основная часть проходит дальше по магистрали. Так питают антенны с разным удалением от источника, выравнивая уровень сигнала. Рабочая полоса НО-800/3700 — 800–3700 МГц, в неё попадают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
Пассивная интермодуляция НО-800/3700 — не более −140 дБн при 2 × 43 дБм 800–2700 МГц; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери. Допустимая мощность на вход НО-800/3700 — 300 Вт. Разъёмы НО-800/3700: N (розетка).
Конструкция НО-800/3700: работает при −40…+55 °C.
Где применяют
- Контрольные отводы на выходе базовых станций и усилителей.
- Отбор малой доли мощности в ветви DAS.
- Подключение измерительных приборов к мощному тракту.
- Магистраль DAS с антеннами на разном удалении от источника (НО-800/3700).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 800–3700 МГц |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−140 дБн при 2 × 43 дБм 800–2700 МГц |
Исполнения
| Артикул | Ответвление, дБ | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM НО-12-800/3700-N | 12 | 800–3700 | 300 Вт (средняя) | ≤1,35 | ≤−140 дБн при 2 × 43 дБм 800–2700 МГц | N (розетка) |
| KADAMM НО-25-800/3700-N | 25 | 800–3700 | 300 Вт (средняя) | ≤1,35 | ≤−140 дБн при 2 × 43 дБм 800–2700 МГц | N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −40…+55 °C |
Как подобрать НО-800/3700
- 25 дБ — для контрольного выхода, 12 дБ — для слабой ветви сети.
- Мощность 300 Вт.
- Разъёмы N (розетка).
- Суммарная мощность передатчиков на входе НО-800/3700 — не выше 300 Вт, с запасом на пиковые значения.
- Если на НО-800/3700 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −140 дБн при 2 × 43 дБм 800–2700 МГц), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM НО-800/3700 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −140 дБн при 2 × 43 дБм 800–2700 МГц?
Чем ниже это значение у НО-800/3700, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
