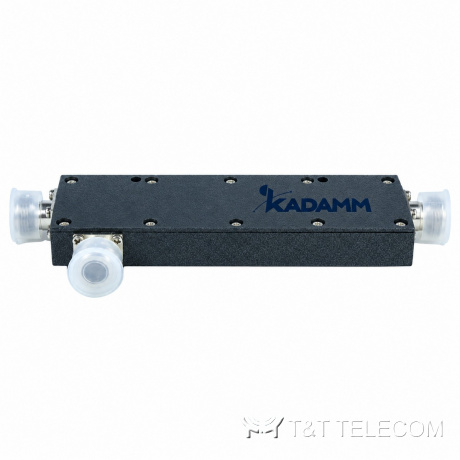

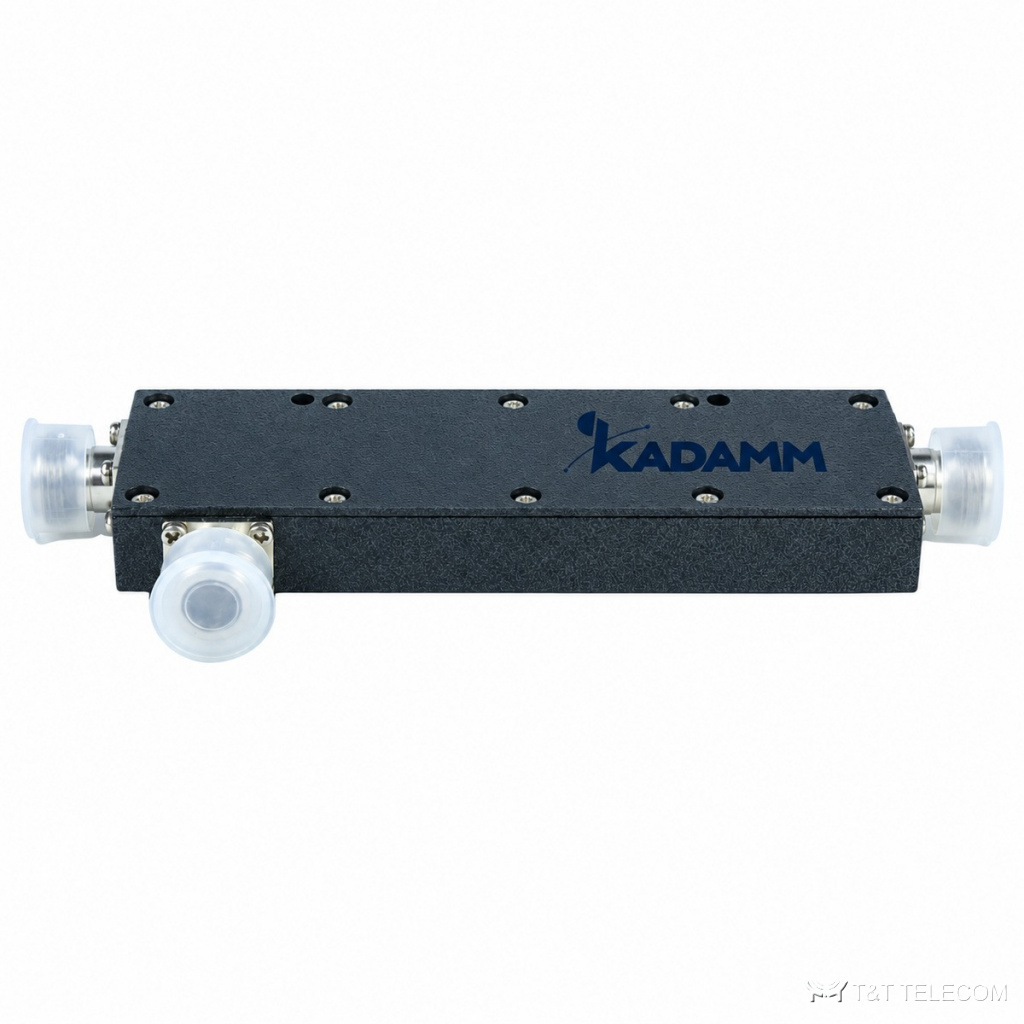

Ответвители направленные с проходом постоянного тока серии KADAMM НО-800/2700-DC — 5–20 дБ, 800–2700 МГц, ток до 20 А
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM НО-800/2700-DC — направленные ответвители 5, 10, 15 и 20 дБ, которые пропускают постоянный ток: до 20 А по основному тракту и до 10 А по отводу. Это позволяет питать мачтовые усилители и устройства через ответвитель. Полоса 800–2700 МГц, КСВН до 1,25, потери 0,4–2,0 дБ по исполнению.
Устройство и принцип работы
НО-800/2700-DC отводит заданную часть мощности в боковую ветку, а основная часть проходит дальше по магистрали. Так питают антенны с разным удалением от источника, выравнивая уровень сигнала. Рабочая полоса НО-800/2700-DC — 800–2700 МГц, в неё попадают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
КСВН НО-800/2700-DC — не более 1,25: обратно отражается не больше 1,2 % подводимой мощности. Вносимые потери НО-800/2700-DC — не более 2,0 / не более 1,0 / не более 0,8 / не более 0,4 дБ (5 / 10 / 15 / 20 дБ). Переходное ослабление в боковую ветку 5–20 дБ.
Где применяют
- Тракты с питанием МШУ и RET-блоков по кабелю.
- Отвод мощности без разрыва цепи питания.
- Сайты сотовой связи 800–2700 МГц.
- Магистраль DAS с антеннами на разном удалении от источника — НО-800/2700-DC.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 800–2700 МГц |
| Ответвление | 5 / 10 / 15 / 20 дБ (по артикулу) |
| Отклонение ответвления | ±0,8 дБ (5 дБ); ±1 дБ (10, 15, 20 дБ) |
| Вносимые потери | ≤2,0 / ≤1,0 / ≤0,8 / ≤0,4 дБ (5 / 10 / 15 / 20 дБ) |
| КСВН | ≤1,25 |
| Ток по проходному тракту | не менее 20 А |
| Ток по ответвлённому тракту | не менее 10 А |
| Направленность, мощность, PIM | уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Ответвление, дБ | Отклонение, дБ | Потери, дБ |
|---|---|---|---|
| НО-5-800/2700-DC | 5 | ±0,8 | ≤2,0 |
| НО-10-800/2700-DC | 10 | ±1 | ≤1,0 |
| НО-15-800/2700-DC | 15 | ±1 | ≤0,8 |
| НО-20-800/2700-DC | 20 | ±1 | ≤0,4 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | уточняйте у менеджера |
| Габариты, масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Как подобрать НО-800/2700-DC
- Ответвление — первое число артикула.
- Ток по магистрали — не менее 20 А.
- Потери — от 0,4 дБ (20 дБ) до 2,0 дБ (5 дБ).
Поставка
Подберём исполнение KADAMM НО-800/2700-DC под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM НО-800/2700-DC — техническое описание 192.97 КБ
