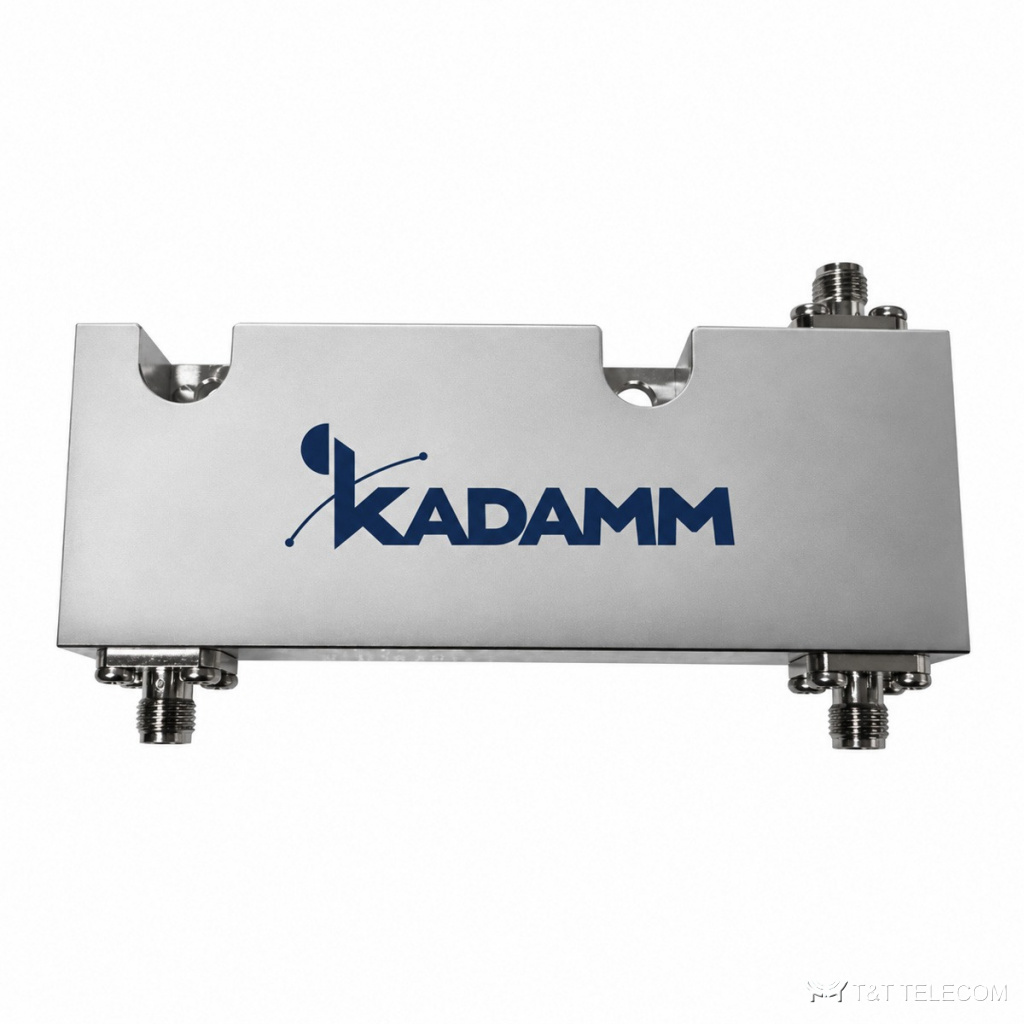

KADAMM НО-800/2170 — направленные ответвители на сотовые полосы 800–2170 МГц, два номинала: 10 и 15 дБ. 50 Вт, КСВН до 1,25, разъёмы SMA.
Как устроена НО-800/2170
НО-800/2170 отводит заданную часть мощности в боковую ветку, а основная часть проходит дальше по магистрали. Так питают антенны с разным удалением от источника, выравнивая уровень сигнала. Рабочая полоса НО-800/2170 — 800–2170 МГц, в неё попадают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, GPS L1 / ГЛОНАСС L1, ISM 868 МГц.
Допустимая мощность на вход НО-800/2170 — 50 Вт. Разъёмы НО-800/2170: SMA (розетка). Конструкция НО-800/2170: работает при −30…+65 °C.
Где применяют
- Маломощные тракты GSM, LTE и UMTS.
- Отвод сигнала в репитерах.
- Контроль уровня в линиях до 50 Вт.
- Магистраль DAS с антеннами на разном удалении от источника (НО-800/2170).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 800–2170 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | по исполнению (см. таблицу исполнений) |
Исполнения
| Артикул | Ответвление, дБ | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём | Вносимые потери |
|---|---|---|---|---|---|---|---|
| KADAMM НО-10-800/2170-SMA | 10 | 800–2170 | 50 Вт | ≤ 1,25 | — | SMA (розетка) | ≤1,0 дБ |
| KADAMM НО-15-800/2170-SMA | 15 | 800–2170 | 50 Вт | ≤ 1,25 | — | SMA (розетка) | ≤0,4 дБ |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −30…+65 °C |
Как подобрать НО-800/2170
- 10 дБ — для заметного ответвления, 15 дБ — для контроля.
- Для полосы до 3800 МГц — НО-600/3800.
- Габариты уточняйте у менеджера.
- Суммарная мощность передатчиков на входе НО-800/2170 — не выше 50 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM НО-800/2170 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
