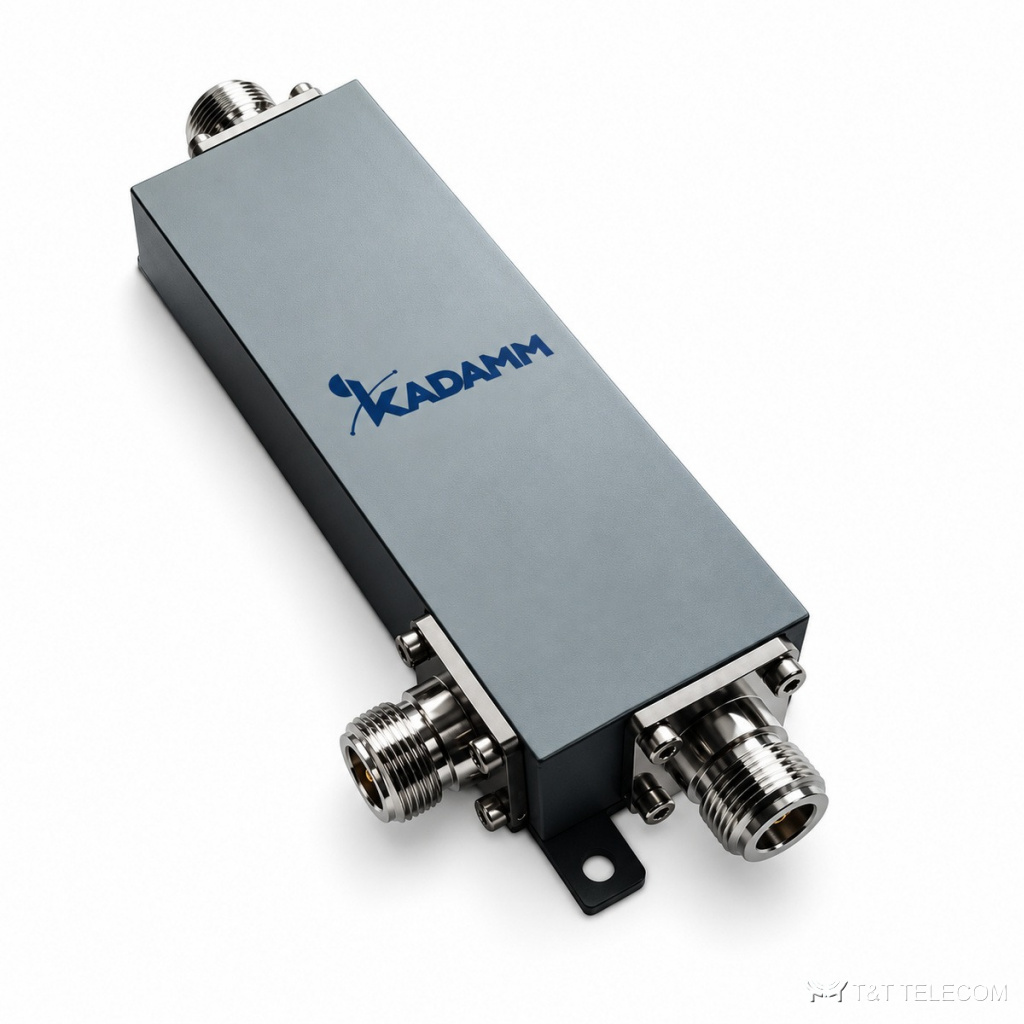

Ответвители направленные коаксиальные серии KADAMM НО-698/7125 — 6 дБ, 698–7125 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM НО-698/7125 — коаксиальные направленные ответвители 6 дБ на 698–7125 МГц: точность ответвления ±2,0 дБ, 200 Вт, разъёмы N, 4.3-10 или 7/16 DIN. Развязка зависит от полосы: не менее 24 дБ на 698–2700 МГц, 21 дБ на 2700–5000 МГц и 16 дБ на 5000–7125 МГц.
Как устроена НО-698/7125
НО-698/7125 отводит заданную часть мощности в боковую ветку, а основная часть проходит дальше по магистрали. Так питают антенны с разным удалением от источника, выравнивая уровень сигнала. Рабочая полоса НО-698/7125 — 698–7125 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Пассивная интермодуляция НО-698/7125 — не более −161 дБн (2 × 43 дБм, 698–2700 МГц); при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление. КСВН НО-698/7125 — не более 1,30 (698–2700 МГц), не более 1,40 (2700–5000 МГц), не более 1,50 (5000–7125 МГц): обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход НО-698/7125 — 200 Вт. Разъёмы НО-698/7125: N / 4.3-10 / DIN.
Вносимые потери НО-698/7125 — не более 1,9 дБ. Переходное ослабление в боковую ветку 6 дБ. Развязка между портами не менее 24 (698–2700 МГц), не менее 21 (2700–5000 МГц), не менее 16 (5000–7125 МГц) дБ. Конструкция НО-698/7125: работает при −30…+65 °C.
Где применяют
- DAS с 5G NR и Wi-Fi 6E / 7: отвод части мощности в ветвь кабельной сети.
- Модернизация распределённых систем под диапазоны выше 3,8 ГГц без замены магистрали.
- Выравнивание уровней по антеннам в зданиях с разветвлённой сетью.
- Для НО-698/7125: магистраль DAS с антеннами на разном удалении от источника.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 698–7125 МГц |
| Ответвление | 6 дБ ±2,0 дБ |
| Вносимые потери | ≤1,9 дБ |
| Развязка | ≥24 дБ (698–2700 МГц), ≥21 дБ (2700–5000 МГц), ≥16 дБ (5000–7125 МГц) |
| КСВН | ≤1,30 (698–2700 МГц), ≤1,40 (2700–5000 МГц), ≤1,50 (5000–7125 МГц) |
| PIM3 | ≤−161 дБн (2 × 43 дБм, 698–2700 МГц) |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Ответвление, дБ | Полоса, МГц | Мощность, Вт | Разъём |
|---|---|---|---|---|
| НО-6-698/7125-N | 6 | 698–7125 | 200 | N (розетка) |
| НО-6-698/7125-43 | 6 | 698–7125 | 200 | 4.3-10 (розетка) |
| НО-6-698/7125-716 | 6 | 698–7125 | 200 | 7/16 DIN (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N, 4.3-10 или 7/16 DIN (розетка) — по артикулу |
| Цвет | чёрный или по заказу |
| Температура эксплуатации | −30…+65 °C |
| Габариты, масса | уточняйте у менеджера |
Как подобрать НО-698/7125
- Ответвление 6 дБ — для ветвей, которым нужна заметная доля мощности; для слабых отводов берут ответвители с большим затуханием.
- Развязка на верхних полосах ниже — учитывайте её при расчёте Wi-Fi 6E / 7.
- Разъём — по тракту: -N, -43 или -716 в конце артикула.
- Суммарная мощность передатчиков на входе НО-698/7125 — не выше 200 Вт, с запасом на пиковые значения.
- Если на НО-698/7125 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −161 дБн (2 × 43 дБм, 698–2700 МГц)), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM НО-698/7125 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
