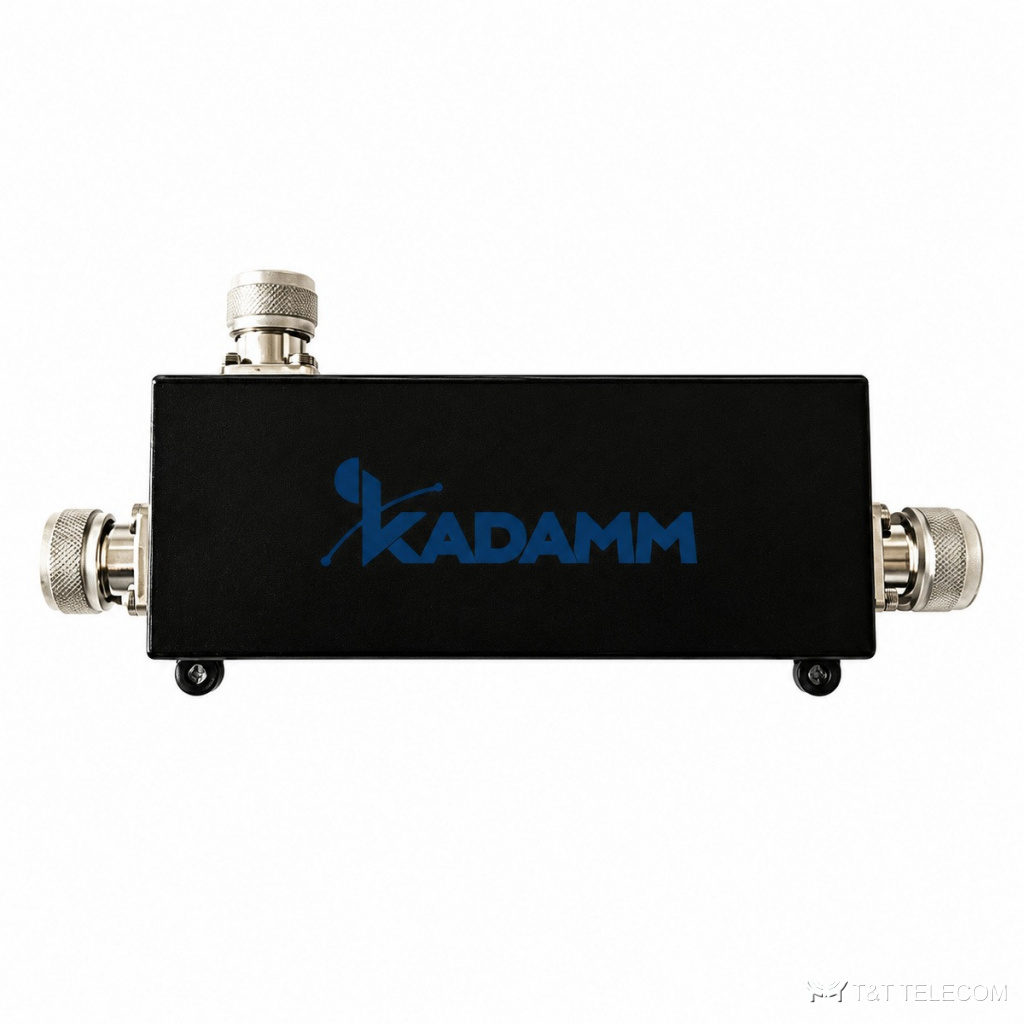

KADAMM НО-698/2700 — ответвители со слабой связью 12, 25 и 35 дБ для 698–2700 МГц: почти вся мощность остаётся в магистрали, потери 0,2–0,25 дБ. Развязка 32–52 дБ, КСВН до 1,25, мощность 300 Вт, разъёмы N, масса 0,3 кг.
Как устроена НО-698/2700
НО-698/2700 отводит заданную часть мощности в боковую ветку, а основная часть проходит дальше по магистрали. Так питают антенны с разным удалением от источника, выравнивая уровень сигнала. Рабочая полоса НО-698/2700 — 698–2700 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Пассивная интермодуляция НО-698/2700 — не более −140 дБн (2 × 33 дБм); при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление. КСВН НО-698/2700 — не более 1,25: обратно отражается не больше 1,2 % подводимой мощности. Допустимая мощность на вход НО-698/2700 — 300 Вт. Разъёмы НО-698/2700: N.
Вносимые потери НО-698/2700 — не более 0,25 / не более 0,25 / не более 0,2 дБ. Переходное ослабление в боковую ветку 12 / 25 / 35 дБ. Развязка между портами не менее 32–52 дБ. Конструкция НО-698/2700: масса 0,3 кг; защита помещение и улица; работает при −30…+60 °C.
Где применяют
- Контрольные выходы на мощных трактах базовых станций.
- Слабые отводы к удалённым антеннам DAS.
- Подключение измерительных приборов без разрыва тракта.
- Магистраль DAS с антеннами на разном удалении от источника (НО-698/2700).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 698–2700 МГц |
| Ответвление | 12 / 25 / 35 дБ (точность ±1,0 / ±1,0 / ±1,5 дБ) |
| Вносимые потери | ≤0,25 / ≤0,25 / ≤0,2 дБ |
| Потери на ответвление | 0,28 / 0,004 / 0,0043 дБ |
| Развязка | ≥32 / ≥45 / ≥52 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−140 дБн (2 × 33 дБм) |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Ответвление, дБ | Вносимые потери, дБ | Потери на ответвление, дБ | Развязка, дБ | Мощность, Вт | Разъём |
|---|---|---|---|---|---|---|
| НО-12-698/2700-N | 12 ± 1,0 | ≤0,25 | 0,28 | ≥32 | 300 | N (розетка) |
| НО-25-698/2700-N | 25 ± 1,0 | ≤0,25 | 0,004 | ≥45 | 300 | N (розетка) |
| НО-35-698/2700-N | 35 ± 1,5 | ≤0,2 | 0,0043 | ≥52 | 300 | N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Исполнение | помещение и улица |
| Масса | 0,3 кг |
| Температура эксплуатации | −30…+60 °C |
| Габариты | уточняйте у менеджера |
Как подобрать НО-698/2700
- 35 дБ — для контроля, 12 дБ — для слабой ветви сети.
- Мощность 300 Вт.
- PIM3 нормирован при 2 × 33 дБм — до −140 дБн.
- Суммарная мощность передатчиков на входе НО-698/2700 — не выше 300 Вт, с запасом на пиковые значения.
- Если на НО-698/2700 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −140 дБн (2 × 33 дБм)), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM НО-698/2700 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
