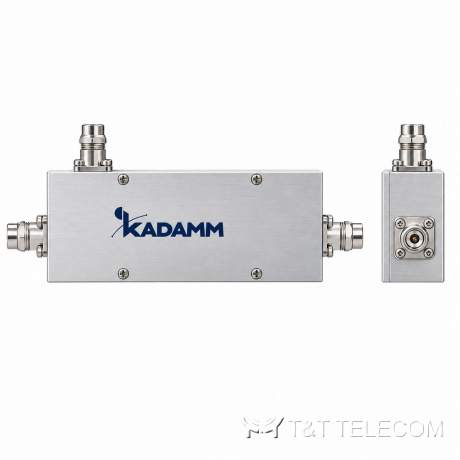

Ответвители направленные коаксиальные серии KADAMM НО-694/3800 — 6 и 10 дБ, 694–3800 МГц, разъёмы QN
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

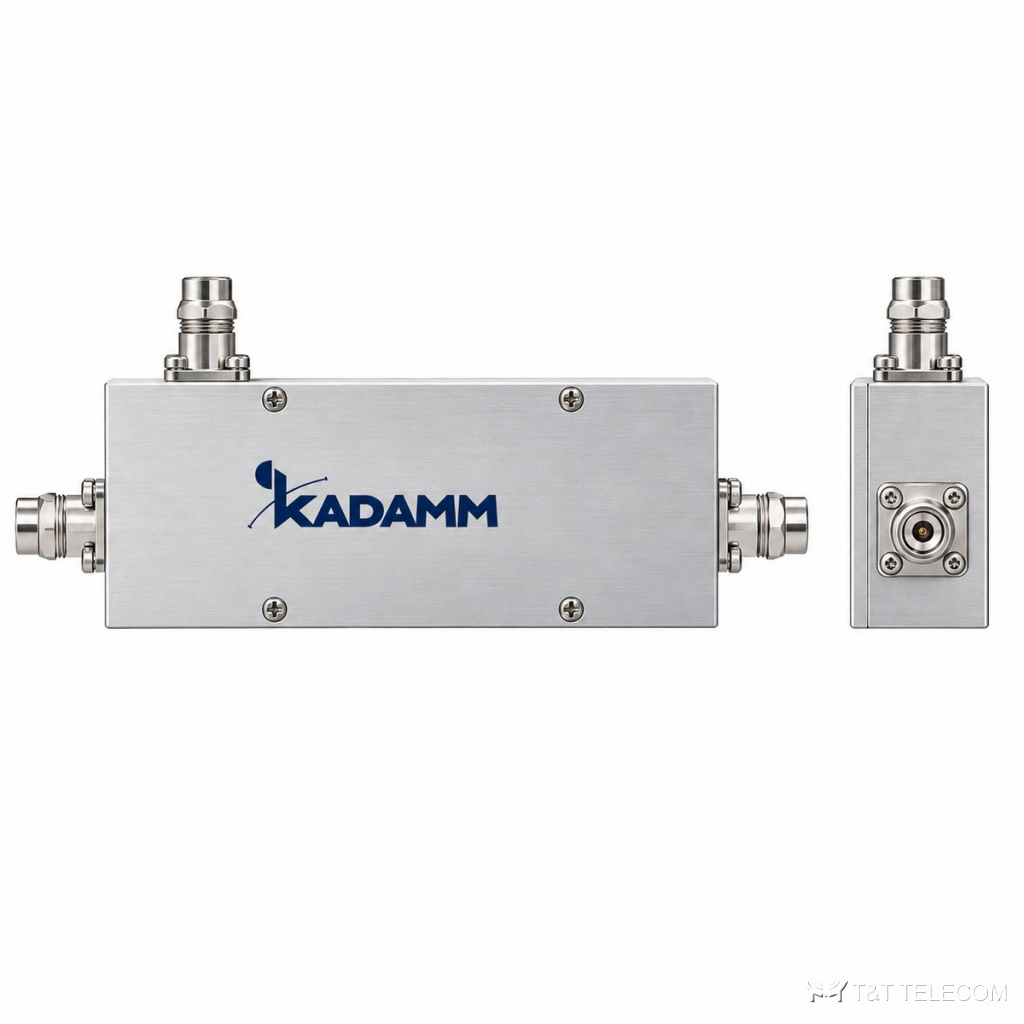

KADAMM НО-694/3800 — направленные ответвители 6 и 10 дБ для 694–3800 МГц с разъёмами QN в корпусе IP65 176,3 × 70,2 × 26 мм. Мощность 200 Вт, направленность 18 дБ, КСВН 1,25–1,3 на всех портах, PIM3 −153 дБн.
Как устроена НО-694/3800
НО-694/3800 отводит заданную часть мощности в боковую ветку, а основная часть проходит дальше по магистрали. Так питают антенны с разным удалением от источника, выравнивая уровень сигнала. Рабочая полоса НО-694/3800 — 694–3800 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Пассивная интермодуляция НО-694/3800 — −153 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление. КСВН НО-694/3800 — не более 1,30 (6 дБ); не более 1,25 (10 дБ), все порты: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход НО-694/3800 — 200 Вт. Разъёмы НО-694/3800: QN.
Вносимые потери НО-694/3800 — 1,8 дБ (6 дБ); 1,0 дБ (10 дБ). Переходное ослабление в боковую ветку 6 / 10 дБ. Направленность 18 дБ. Конструкция НО-694/3800: габариты 176,3 × 70,2 × 26 мм; защита IP65; работает при −25…+55 °C.
Где применяют
- DAS с сотовыми сетями и 5G NR до 3,8 ГГц.
- Тракты с быстросъёмными разъёмами QN.
- Установка в сырых помещениях — IP65.
- Магистраль DAS с антеннами на разном удалении от источника — НО-694/3800.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 694–3800 МГц |
| Ответвление | 6 ±2,0 дБ или 10 ±2,0 дБ — по артикулу |
| Вносимые потери | 1,8 дБ (6 дБ); 1,0 дБ (10 дБ) |
| КСВН | ≤1,30 (6 дБ); ≤1,25 (10 дБ), все порты |
| Направленность | 18 дБ |
| PIM3 | −153 дБн (2 × 43 дБм, отражённая, 900 и 1800 МГц) |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Ответвление, дБ | Полоса, МГц | Потери, дБ | Мощность, Вт |
|---|---|---|---|---|
| KADAMM НО-6-694/3800-QN | 6 ±2,0 | 694–3800 | 1,8 | 200 |
| KADAMM НО-10-694/3800-QN | 10 ±2,0 | 694–3800 | 1,0 | 200 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | QN (розетка) |
| Габариты | 176,3 × 70,2 × 26 мм |
| Исполнение | IP65 |
| Температура эксплуатации | −25…+55 °C |
| Масса | уточняйте у менеджера |
Как подобрать НО-694/3800
- Потери в основном тракте — 1,8 дБ у 6 дБ и 1,0 дБ у 10 дБ.
- Мощность 200 Вт.
- Разъёмы QN.
- Суммарная мощность передатчиков на входе НО-694/3800 — не выше 200 Вт, с запасом на пиковые значения.
- Если на НО-694/3800 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (−153 дБн), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM НО-694/3800 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
