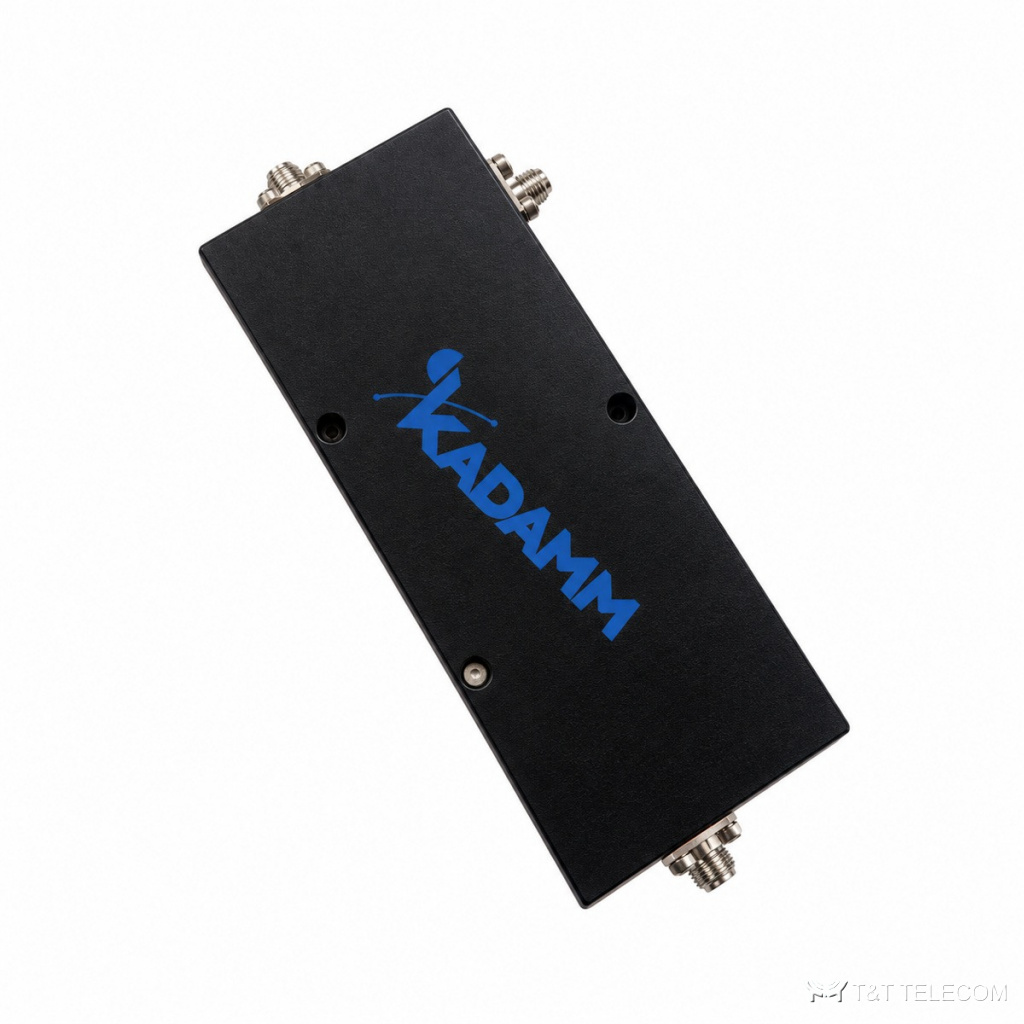

KADAMM НО-600/3800 — широкополосные направленные ответвители 600–3800 МГц: пять номиналов 5, 8, 10, 15 и 20 дБ, 50 Вт, КСВН до 1,3, разъёмы SMA.
Как устроена НО-600/3800
НО-600/3800 отводит заданную часть мощности в боковую ветку, а основная часть проходит дальше по магистрали. Так питают антенны с разным удалением от источника, выравнивая уровень сигнала. Рабочая полоса НО-600/3800 — 600–3800 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Допустимая мощность на вход НО-600/3800 — 50 Вт. Разъёмы НО-600/3800: SMA (розетка). Конструкция НО-600/3800: работает при −30…+65 °C.
Где применяют
- Маломощные распределительные сети сотовой связи от 600 МГц до 5G 3,5 ГГц.
- Отвод сигнала в репитерах и DAS малой мощности.
- Измерения в широкой полосе.
- Магистраль DAS с антеннами на разном удалении от источника — НО-600/3800.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 600–3800 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | по исполнению (см. таблицу исполнений) |
Исполнения
| Артикул | Ответвление, дБ | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём | Вносимые потери |
|---|---|---|---|---|---|---|---|
| KADAMM НО-10-600/3800-SMA | 10 | 600–3800 | 50 Вт | ≤1,30 | — | SMA (розетка) | ≤0,85 дБ |
| KADAMM НО-15-600/3800-SMA | 15 | 600–3800 | 50 Вт | ≤1,30 | — | SMA (розетка) | ≤0,6 дБ |
| KADAMM НО-20-600/3800-SMA | 20 | 600–3800 | 50 Вт | ≤1,30 | — | SMA (розетка) | ≤0,5 дБ |
| KADAMM НО-5-600/3800-SMA | 5 | 600–3800 | 50 Вт | ≤1,30 | — | SMA (розетка) | ≤2,2 дБ |
| KADAMM НО-8-600/3800-SMA | 8 | 600–3800 | 50 Вт | ≤1,30 | — | SMA (розетка) | ≤1,6 дБ |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −30…+65 °C |
Как подобрать НО-600/3800
- Одна модель закрывает все сотовые полосы до 3800 МГц.
- Мощность 50 Вт — для слаботочной части системы.
- Габариты уточняйте у менеджера.
- Суммарная мощность передатчиков на входе НО-600/3800 — не выше 50 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM НО-600/3800 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
