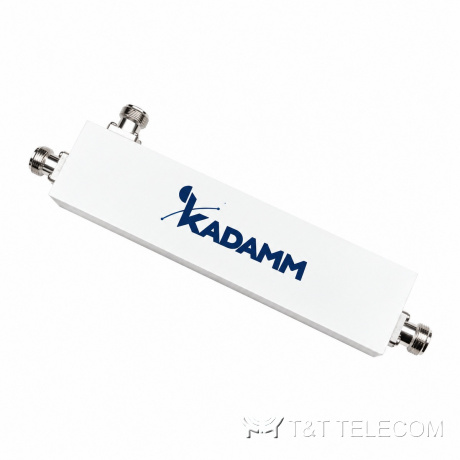

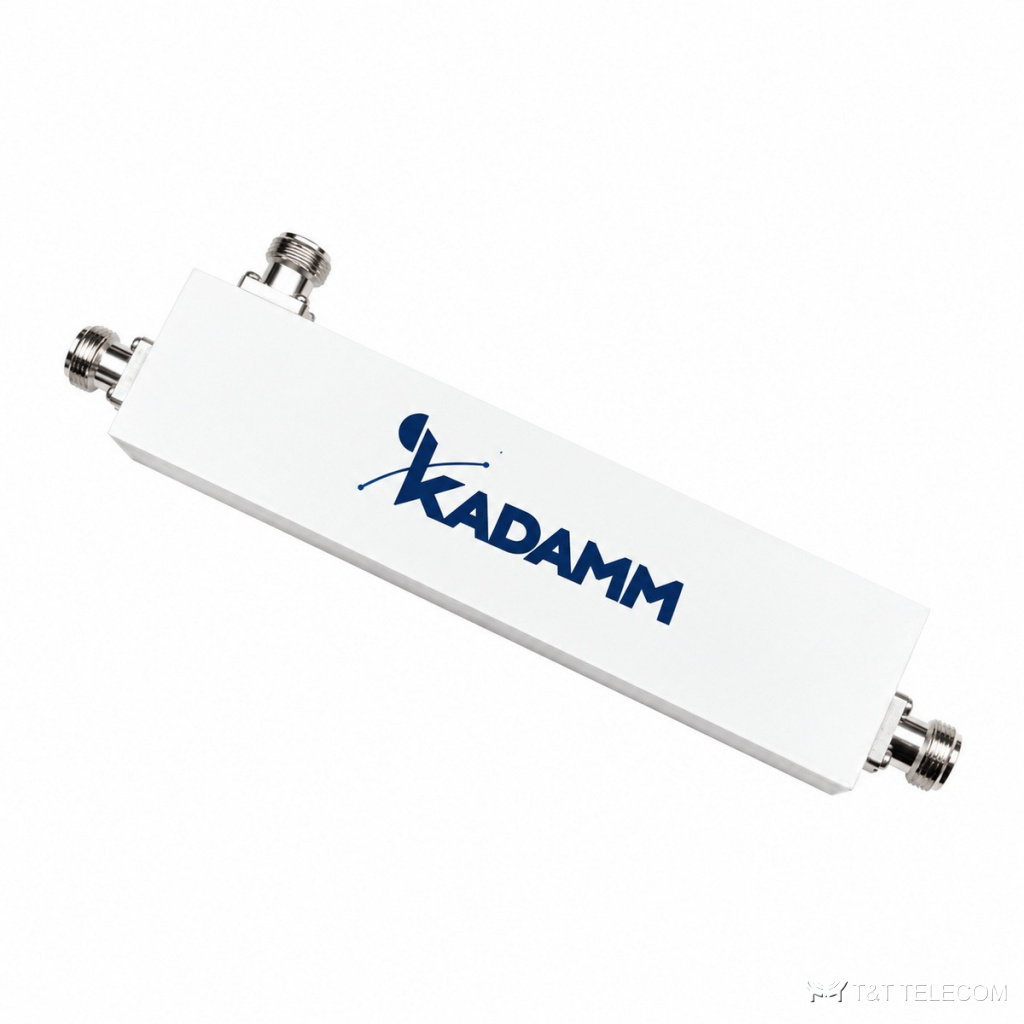

KADAMM НО-400/6425 — маломощные направленные ответвители 4,8 и 7 дБ для широкой полосы 400–6425 МГц, включая Wi-Fi 6 ГГц. Мощность от 20 Вт, КСВН до 1,5, разъёмы N.
Устройство и принцип работы
НО-400/6425 отводит заданную часть мощности в боковую ветку, а основная часть проходит дальше по магистрали. Так питают антенны с разным удалением от источника, выравнивая уровень сигнала. Рабочая полоса НО-400/6425 — 400–6425 МГц, в неё попадают LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Допустимая мощность на вход НО-400/6425 — 20 Вт. Разъёмы НО-400/6425: N (розетка).
Где применяют
- Слаботочные ветви DAS с 5G NR и Wi-Fi.
- Отводы для контроля сигнала.
- Малые системы покрытия.
- Магистраль DAS с антеннами на разном удалении от источника (НО-400/6425).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 400–6425 МГц |
| Мощность | 20 Вт |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Ответвление, дБ | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM НО-4,8-400/6425-N | 4,8 | 400–6425 | ≥20 | ≤1,5 | — | N (розетка) |
| KADAMM НО-7-400/6425-N | 7 | 400–6425 | ≥20 | ≤1,5 | — | N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Как подобрать НО-400/6425
- Ответвление — 4,8 или 7 дБ.
- Мощность от 20 Вт — для слаботочных участков.
- Разъёмы N (розетка).
- Суммарная мощность передатчиков на входе НО-400/6425 — не выше 20 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM НО-400/6425 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
