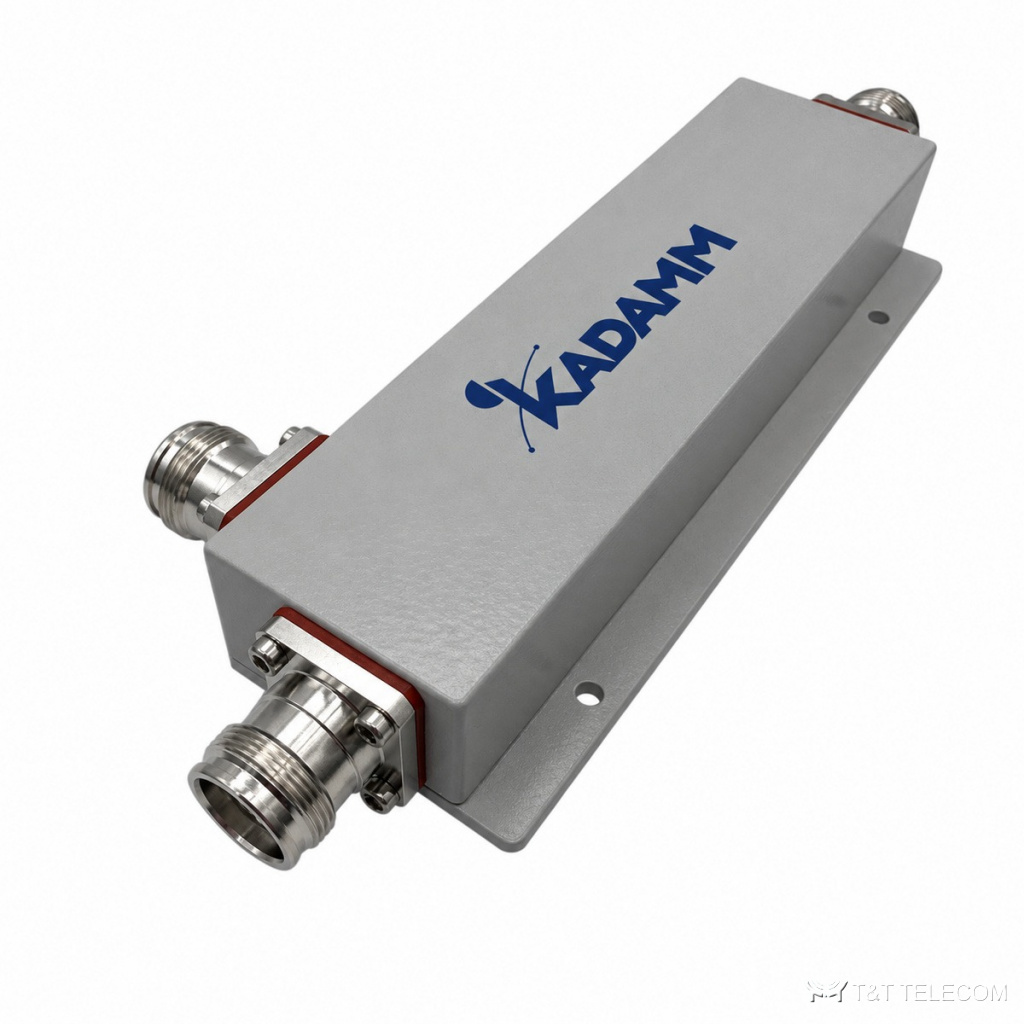

KADAMM НО-4,8-350/3800-N — направленный ответвитель 4,8 дБ на 350–3800 МГц. Допустимая мощность зависит от разъёмов: до 400 Вт с 4.3-10 и до 500 Вт с 7/16 DIN. Потери менее 2,5 дБ, развязка от 18 дБ, КСВН до 1,3, PIM3 до −155 дБн.
Как устроена НО-4,8-350/3800-N
НО-4,8-350/3800-N отводит заданную часть мощности в боковую ветку, а основная часть проходит дальше по магистрали. Так питают антенны с разным удалением от источника, выравнивая уровень сигнала. Рабочая полоса НО-4,8-350/3800-N — 350–3800 МГц, в неё попадают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800.
Пассивная интермодуляция НО-4,8-350/3800-N — не более −155 дБн (типовое не более −160 дБн); при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери. КСВН НО-4,8-350/3800-N — не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход НО-4,8-350/3800-N — 400 Вт.
Вносимые потери НО-4,8-350/3800-N — менее 2,5 дБ тип. 2,0 дБ. Развязка между портами не менее 18 дБ. Конструкция НО-4,8-350/3800-N: защита IP65; работает при −35…+75 °C.
Где применяют
- Ветвление магистрали DAS с радиосвязью и сотовыми сетями.
- Объекты с 5G NR до 3,8 ГГц.
- Мощные тракты.
- Магистраль DAS с антеннами на разном удалении от источника (НО-4,8-350/3800-N).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 350–3800 МГц |
| Мощность | 400 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−155 дБн (типовое ≤−160 дБн) |
| Вносимые потери | менее 2,5 дБ тип. 2,0 дБ |
| КСВН | ≤ 1,3 |
| Развязка / подавление | ≥ 18 дБ |
Исполнения
| Артикул | Ответвление, дБ | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM НО-4,8-350/3800-N | 4,8 | 350–3800 | ≤400 Вт (разъёмы 4.3-10), ≤500 Вт (разъёмы 7/16 DIN) | ≤ 1,3 | ≤−155 дБн (типовое ≤−160 дБн) | уточняйте у менеджера |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | уточняйте у менеджера |
| Габариты | по чертежу — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −35…+75 °C |
| Степень защиты | IP65 |
Как подобрать НО-4,8-350/3800-N
- Тип разъёмов выбирают при заказе — от него зависит мощность.
- Ответвление 4,8 дБ.
- Типовое значение PIM3 — −160 дБн.
- Суммарная мощность передатчиков на входе НО-4,8-350/3800-N — не выше 400 Вт, с запасом на пиковые значения.
- Если на НО-4,8-350/3800-N работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −155 дБн (типовое не более −160 дБн)), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM НО-4,8-350/3800-N под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −155 дБн (типовое не более −160 дБн)?
Чем ниже это значение у НО-4,8-350/3800-N, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Что означает КСВН не более 1,3?
Доля отражённой мощности при таком КСВН у НО-4,8-350/3800-N — не больше 1,7 %, остальное уходит в антенну.
