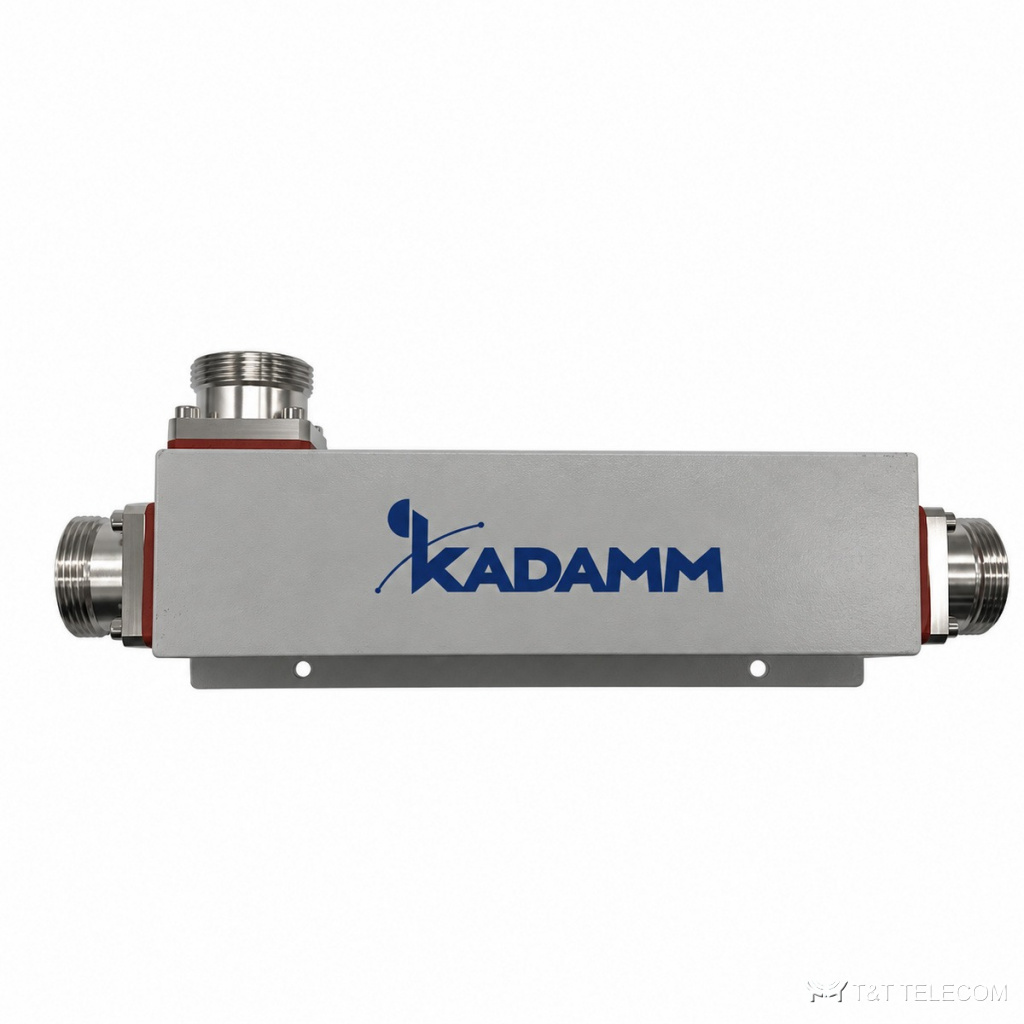

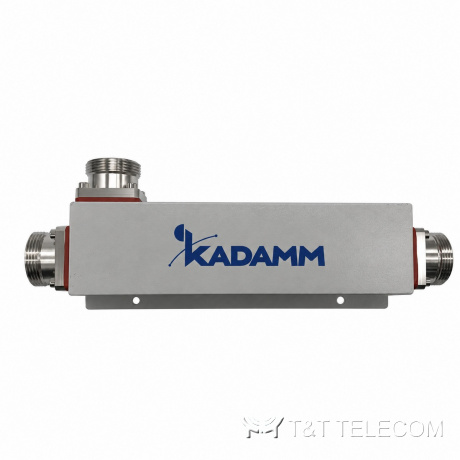

Направленный ответвитель KADAMM НО-4,8-340/3800-716 — 340–3800 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM НО-4,8-340/3800-716 — мощный направленный ответвитель 4,8 дБ на 340–3800 МГц с разъёмами 7/16 DIN. Выдерживает до 500 Вт, потери менее 2,5 дБ (типовые 2 дБ), развязка от 18 дБ, КСВН до 1,3, PIM3 до −155 дБн (типовое −160 дБн).
Как устроена НО-4,8-340/3800-716
НО-4,8-340/3800-716 отводит заданную часть мощности в боковую ветку, а основная часть проходит дальше по магистрали. Так питают антенны с разным удалением от источника, выравнивая уровень сигнала. Рабочая полоса НО-4,8-340/3800-716 — 340–3800 МГц, в неё попадают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800.
Пассивная интермодуляция НО-4,8-340/3800-716 — не более −155 дБн (типовое не более −160 дБн); при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление. КСВН НО-4,8-340/3800-716 — не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход НО-4,8-340/3800-716 — 500 Вт. Разъёмы НО-4,8-340/3800-716: 7/16 DIN (розетка).
Вносимые потери НО-4,8-340/3800-716 — менее 2,5 дБ тип. 2,0 дБ. Развязка между портами не менее 18 дБ.
Где применяют
- Магистрали DAS с TETRA, сотовыми сетями и 5G NR до 3,8 ГГц.
- Отбор трети мощности в крупную ветвь сети.
- Мощные тракты до 500 Вт.
- Для НО-4,8-340/3800-716: магистраль DAS с антеннами на разном удалении от источника.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 340–3800 МГц |
| Мощность | 500 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−155 дБн (типовое ≤−160 дБн) |
| Вносимые потери | менее 2,5 дБ тип. 2,0 дБ |
| КСВН | ≤ 1,3 |
| Развязка / подавление | ≥ 18 дБ |
Исполнения
| Артикул | Ответвление, дБ | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM НО-4,8-340/3800-716 | 4,8 | 340–3800 | ≤ 500 Вт | ≤ 1,3 | ≤−155 дБн (типовое ≤−160 дБн) | 7/16 DIN (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 7/16 DIN (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Как подобрать НО-4,8-340/3800-716
- Нижняя граница 340 МГц охватывает TETRA.
- Мощность до 500 Вт.
- Разъёмы 7/16 DIN (розетка).
- Суммарная мощность передатчиков на входе НО-4,8-340/3800-716 — не выше 500 Вт, с запасом на пиковые значения.
- Если на НО-4,8-340/3800-716 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −155 дБн (типовое не более −160 дБн)), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM НО-4,8-340/3800-716 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
