KADAMM НО-380/960 — направленные ответвители 3,2, 4,8 и 7 дБ для полосы 380–960 МГц на 200 Вт на порт. Потери в основном тракте — 4,2 / 2,5 / 1,5 дБ, точность ответвления ±1,3–1,4 дБ, развязка от 21 до 25 дБ, КСВН до 1,3, масса 0,76 кг.
Принцип работы и конструкция
НО-380/960 отводит заданную часть мощности в боковую ветку, а основная часть проходит дальше по магистрали. Так питают антенны с разным удалением от источника, выравнивая уровень сигнала. Рабочая полоса НО-380/960 — 380–960 МГц, в неё попадают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
КСВН НО-380/960 — не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход НО-380/960 — 200 Вт на порт. Разъёмы НО-380/960: N. Вносимые потери НО-380/960 — не более 4,2 / не более 2,5 / не более 1,5 дБ. Переходное ослабление в боковую ветку 3,2 / 4,8 / 7 дБ. Развязка между портами не менее 21–25 дБ.

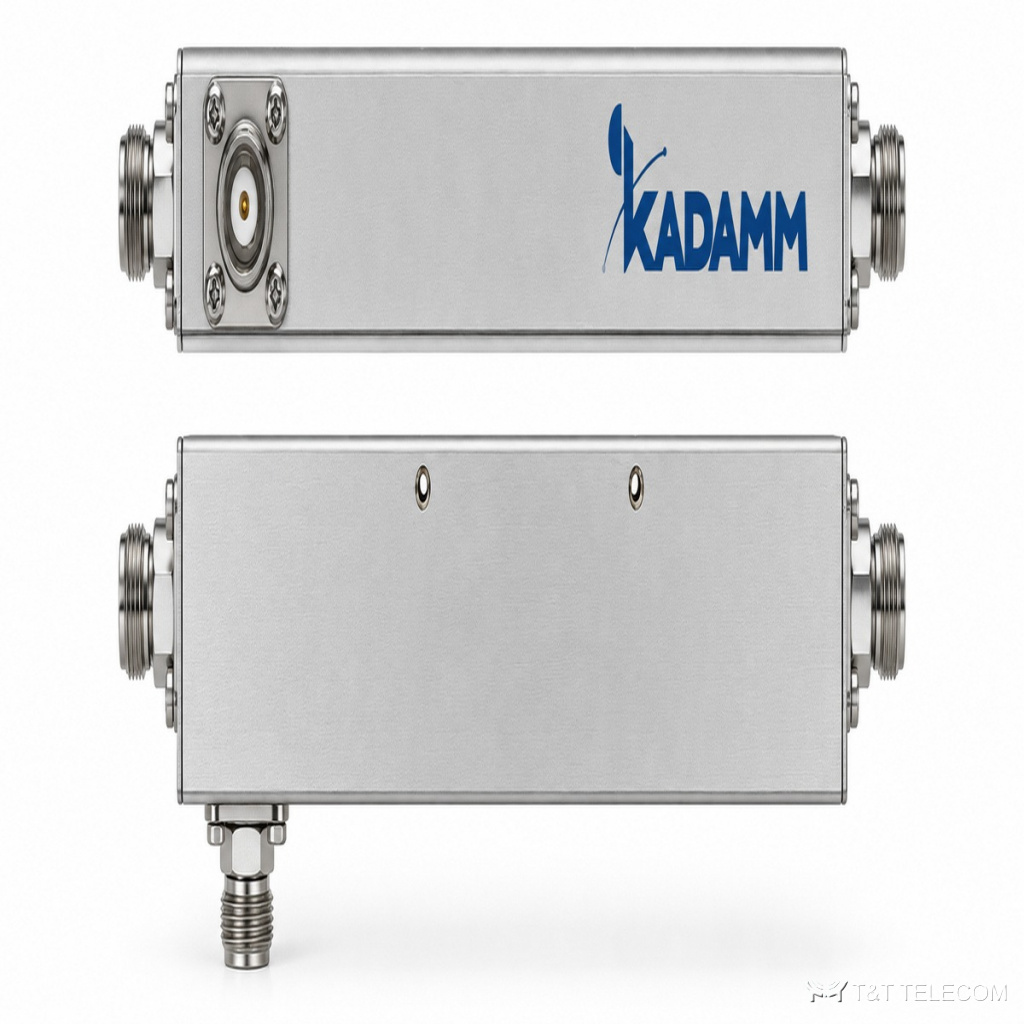

Конструкция НО-380/960: габариты 228 × 69,5 × 29 мм (±2 мм); масса 0,76 кг; защита помещения и улица, IP65; работает при −30…+65 °C.
Где применяют
- Ветвление DAS для TETRA, DMR и сотовых полос 800–900 МГц.
- Отбор крупной доли мощности в ветвь сети.
- Мощные тракты до 200 Вт.
- Магистраль DAS с антеннами на разном удалении от источника (НО-380/960).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 380–960 МГц |
| Ответвление | 3,2 / 4,8 / 7 дБ — по артикулу |
| Вносимые потери | ≤4,2 / ≤2,5 / ≤1,5 дБ |
| Точность ответвления | ±1,4 / ±1,3 / ±1,3 дБ |
| Развязка | ≥21 / ≥23 / ≥25 дБ |
| КСВН | ≤1,3 |
| Мощность | 200 Вт на порт |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Ответвление, дБ | Полоса, МГц | Потери, дБ | Развязка, дБ | Мощность, Вт |
|---|---|---|---|---|---|
| KADAMM НО-3,2-380/960-N | 3,2 ±1,4 | 380–960 | ≤4,2 | ≥21 | 200 |
| KADAMM НО-4,8-380/960-N | 4,8 ±1,3 | 380–960 | ≤2,5 | ≥23 | 200 |
| KADAMM НО-7-380/960-N | 7 ±1,3 | 380–960 | ≤1,5 | ≥25 | 200 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | 228 × 69,5 × 29 мм (±2 мм) |
| Исполнение | помещения и улица, IP65 |
| Температура эксплуатации | −30…+65 °C |
| Относительная влажность | 5–95 % |
| Масса | 0,76 кг |
Как подобрать НО-380/960
- Ответвление — первое число артикула.
- Чем сильнее связь, тем больше потери в основном тракте.
- Рабочая температура −30…+65 °C.
- Суммарная мощность передатчиков на входе НО-380/960 — не выше 200 Вт на порт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM НО-380/960 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
