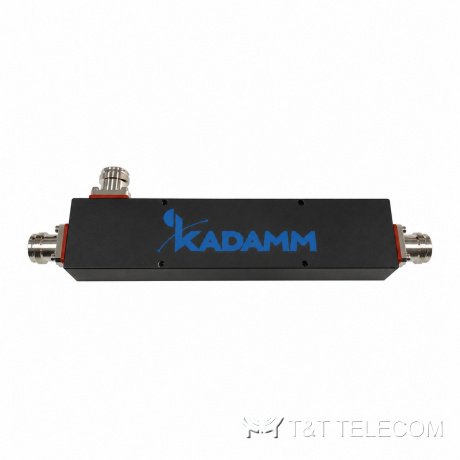

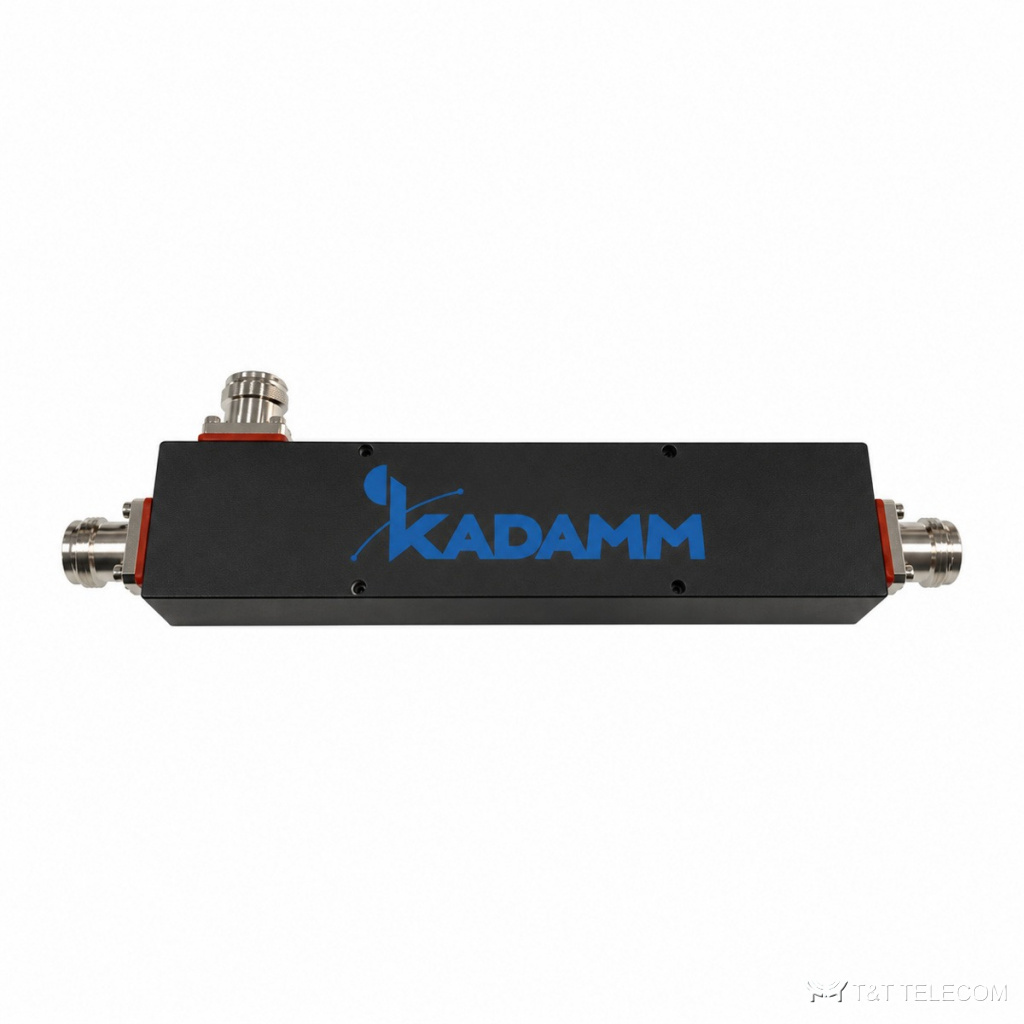

Ответвители направленные коаксиальные серии KADAMM НО-350/6000 — 350–6000 МГц, 5 исполнений

Ответвители направленные коаксиальные серии KADAMM НО-350/6000 — 350–6000 МГц, 5 исполнений
Направленные ответвители
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM НО-350/6000 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM НО-350/6000 — серия направленных ответвителей на 300 Вт для полосы 350–6000 МГц: ответвление 5, 7, 10, 13 и 15 дБ. Интермодуляция до −161 дБн в полосе 698–3500 МГц, КСВН 1,3 до 2700 МГц и 1,35 выше. Разъёмы N, 4.3-10 или 7/16 DIN.

Как устроена НО-350/6000

НО-350/6000 отводит заданную часть мощности в боковую ветку, а основная часть проходит дальше по магистрали. Так питают антенны с разным удалением от источника, выравнивая уровень сигнала. Рабочая полоса НО-350/6000 — 350–6000 МГц, в неё попадают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800.

Пассивная интермодуляция НО-350/6000 — не более −161 дБн при 2 × 43 дБм (698–3500 МГц); при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери. Допустимая мощность на вход НО-350/6000 — 300 Вт. Разъёмы НО-350/6000: N или 4.3-10 или 7/16 DIN (розетка).

Конструкция НО-350/6000: работает при −30…+65 °C.

Где применяют

  • Отбор части мощности в ветви DAS — от радиосвязи до Wi-Fi 6 ГГц.
  • Контрольные выходы для измерений в тракте базовой станции.
  • Многооператорные системы с требованиями к PIM.
  • Магистраль DAS с антеннами на разном удалении от источника — НО-350/6000.

Технические характеристики

ПараметрЗначение
Рабочая полоса350–6000 МГц
Мощность300 Вт
Волновое сопротивление50 Ом
PIM3≤−161 дБн при 2 × 43 дБм (698–3500 МГц)
Вносимые потерипо исполнению (см. таблицу исполнений)

Исполнения

АртикулОтветвление, дБПолоса, МГцМощность, ВтКСВНPIM3РазъёмВносимые потери
KADAMM НО-10-350/6000-4310350–6000300 Вт≤1,3 (350–2700 МГц); ≤1,35 (2700–6000 МГц)≤−161 дБн при 2 × 43 дБм (698–3500 МГц)N или 4.3-10 или 7/16 DIN (розетка)≤1,2 дБ
KADAMM НО-13-350/6000-4313350–6000300 Вт≤1,3 (350–2700 МГц); ≤1,35 (2700–6000 МГц)≤−161 дБн при 2 × 43 дБм (698–3500 МГц)N или 4.3-10 или 7/16 DIN (розетка)≤0,8 дБ
KADAMM НО-15-350/6000-4315350–6000300 Вт≤1,3 (350–2700 МГц); ≤1,35 (2700–6000 МГц)≤−161 дБн при 2 × 43 дБм (698–3500 МГц)N или 4.3-10 или 7/16 DIN (розетка)—
KADAMM НО-5-350/6000-435350–6000300 Вт≤1,3 (350–2700 МГц); ≤1,35 (2700–6000 МГц)≤−161 дБн при 2 × 43 дБм (698–3500 МГц)N или 4.3-10 или 7/16 DIN (розетка)—
KADAMM НО-7-350/6000-437350–6000300 Вт≤1,3 (350–2700 МГц); ≤1,35 (2700–6000 МГц)≤−161 дБн при 2 × 43 дБм (698–3500 МГц)N или 4.3-10 или 7/16 DIN (розетка)—

Механика и условия эксплуатации

ПараметрЗначение
РазъёмыN или 4.3-10 или 7/16 DIN (розетка)
Габаритыпо исполнению — уточняйте у менеджера
Массауточняйте у менеджера
Температура эксплуатации−30…+65 °C

Как подобрать НО-350/6000

  • Ответвление — первое число артикула: НО-10 — 10 дБ.
  • Тип разъёмов выбирают при заказе.
  • Мощность 300 Вт в основном тракте.
  • Суммарная мощность передатчиков на входе НО-350/6000 — не выше 300 Вт, с запасом на пиковые значения.
  • Если на НО-350/6000 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −161 дБн при 2 × 43 дБм (698–3500 МГц)), иначе выигрыш теряется.

Поставка

Подберём исполнение KADAMM НО-350/6000 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
