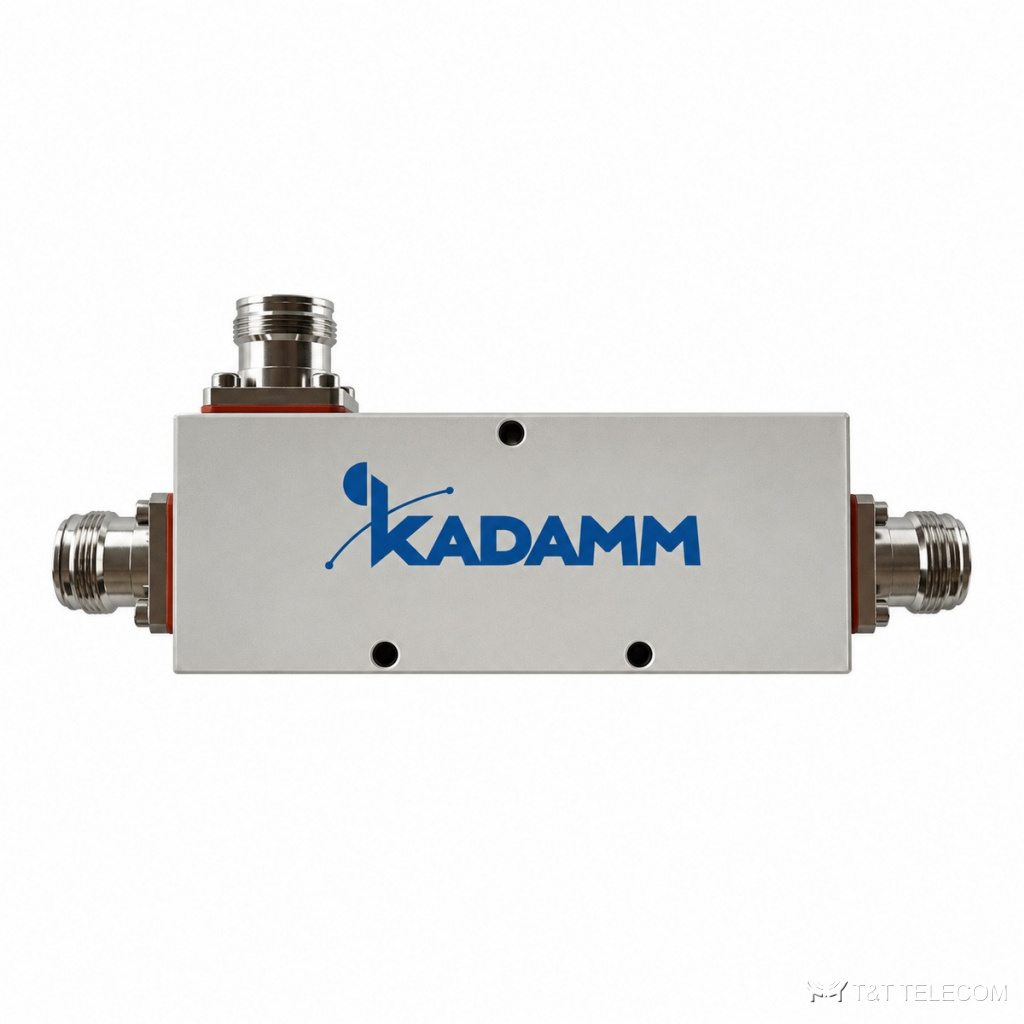

KADAMM НО-3-694/2700-N — направленный ответвитель с сильной связью 3 дБ для сотовых полос 694–2700 МГц: почти половина мощности уходит в отвод. Мощность 200 Вт, потери в основном тракте 3,5 дБ, развязка 22 дБ, КСВН до 1,25, PIM3 до −160 дБн, масса 0,25 кг, разъёмы N.
Устройство и принцип работы
НО-3-694/2700-N отводит заданную часть мощности в боковую ветку, а основная часть проходит дальше по магистрали. Так питают антенны с разным удалением от источника, выравнивая уровень сигнала. Рабочая полоса НО-3-694/2700-N — 694–2700 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Пассивная интермодуляция НО-3-694/2700-N — не более −160 дБн при 2 × 43 дБм; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери. КСВН НО-3-694/2700-N — не более 1,25: обратно отражается не больше 1,2 % подводимой мощности. Допустимая мощность на вход НО-3-694/2700-N — 200 Вт. Разъёмы НО-3-694/2700-N: N (розетка).
Вносимые потери НО-3-694/2700-N — 3,5 дБ. Выходов: 3. Развязка между портами 22 дБ. Конструкция НО-3-694/2700-N: масса 0,25 кг; работает при −35…+65 °C.
Где применяют
- Деление сигнала DAS на две равные ветви с направленностью.
- Многооператорные объекты с требованиями к PIM.
- Тракты до 200 Вт.
- Магистраль DAS с антеннами на разном удалении от источника (НО-3-694/2700-N).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 694–2700 МГц |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−160 дБн при 2 × 43 дБм |
| Вносимые потери | 3,5 дБ |
| Развязка / подавление | 22 дБ |
| КСВН | ≤1,25 |
Исполнения
| Артикул | Ответвление, дБ | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM НО-3-694/2700-N | 3 | 694–2700 | 200 | ≤1,25 | ≤−160 дБн при 2 × 43 дБм | N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | 0,25 кг |
| Температура эксплуатации | −35…+65 °C |
Как подобрать НО-3-694/2700-N
- Ответвление 3 дБ — по сути делитель пополам с направленностью.
- Мощность 200 Вт.
- Разъёмы N (розетка).
- Суммарная мощность передатчиков на входе НО-3-694/2700-N — не выше 200 Вт, с запасом на пиковые значения.
- Если на НО-3-694/2700-N работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −160 дБн при 2 × 43 дБм), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM НО-3-694/2700-N под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −160 дБн при 2 × 43 дБм?
Чем ниже это значение у НО-3-694/2700-N, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Что означает КСВН не более 1,25?
Доля отражённой мощности при таком КСВН у НО-3-694/2700-N — не больше 1,2 %, остальное уходит в антенну.
