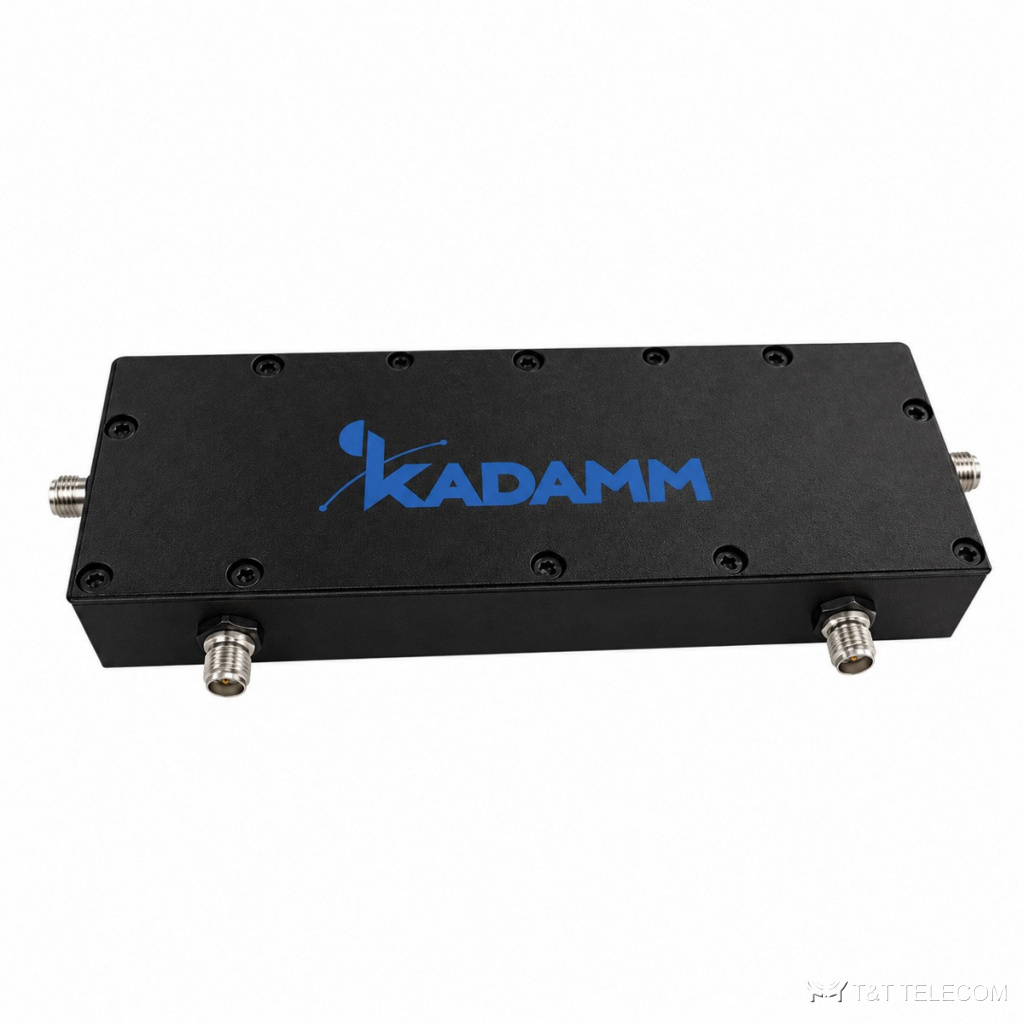

Ответвители направленные коаксиальные серии KADAMM НО-2000/4000 — 2000–4000 МГц, 3 исполнения
Направленные ответвители
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM НО-2000/4000 — направленные ответвители на 2000–4000 МГц: ответвление 10, 30 или 40 дБ, 50 Вт, КСВН до 1,15, разъёмы SMA.
Принцип работы и конструкция
НО-2000/4000 отводит заданную часть мощности в боковую ветку, а основная часть проходит дальше по магистрали. Так питают антенны с разным удалением от источника, выравнивая уровень сигнала. Рабочая полоса НО-2000/4000 — 2000–4000 МГц, в неё попадают LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
Допустимая мощность на вход НО-2000/4000 — 50 Вт. Разъёмы НО-2000/4000: SMA (розетка). Конструкция НО-2000/4000: работает при −35…+65 °C.
Где применяют
- Контроль сигналов 2,4 ГГц, 3,5 ГГц и соседних полос.
- Измерительные и испытательные стенды.
- Отвод сигнала на детектор мощности.
- Для НО-2000/4000: магистраль DAS с антеннами на разном удалении от источника.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 2000–4000 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | по исполнению (см. таблицу исполнений) |
Исполнения
| Артикул | Ответвление, дБ | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём | Вносимые потери |
|---|---|---|---|---|---|---|---|
| KADAMM НО-10-2000/4000-SMA | 10 | 2000–4000 | 50 | ≤1,15 | — | SMA (розетка) | ≤0,8 дБ |
| KADAMM НО-30-2000/4000-SMA | 30 | 2000–4000 | 50 | ≤1,15 | — | SMA (розетка) | ≤0,4 дБ |
| KADAMM НО-40-2000/4000-SMA | 40 | 2000–4000 | 50 | ≤1,15 | — | SMA (розетка) | ≤0,4 дБ |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −35…+65 °C |
Как подобрать НО-2000/4000
- Нижняя граница — 2000 МГц; для 1–2 ГГц есть НО-1000/2000.
- Номинал — первое число артикула.
- Габариты уточняйте у менеджера.
- Суммарная мощность передатчиков на входе НО-2000/4000 — не выше 50 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM НО-2000/4000 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM НО-2000/4000 — техническое описание 191.17 КБ
