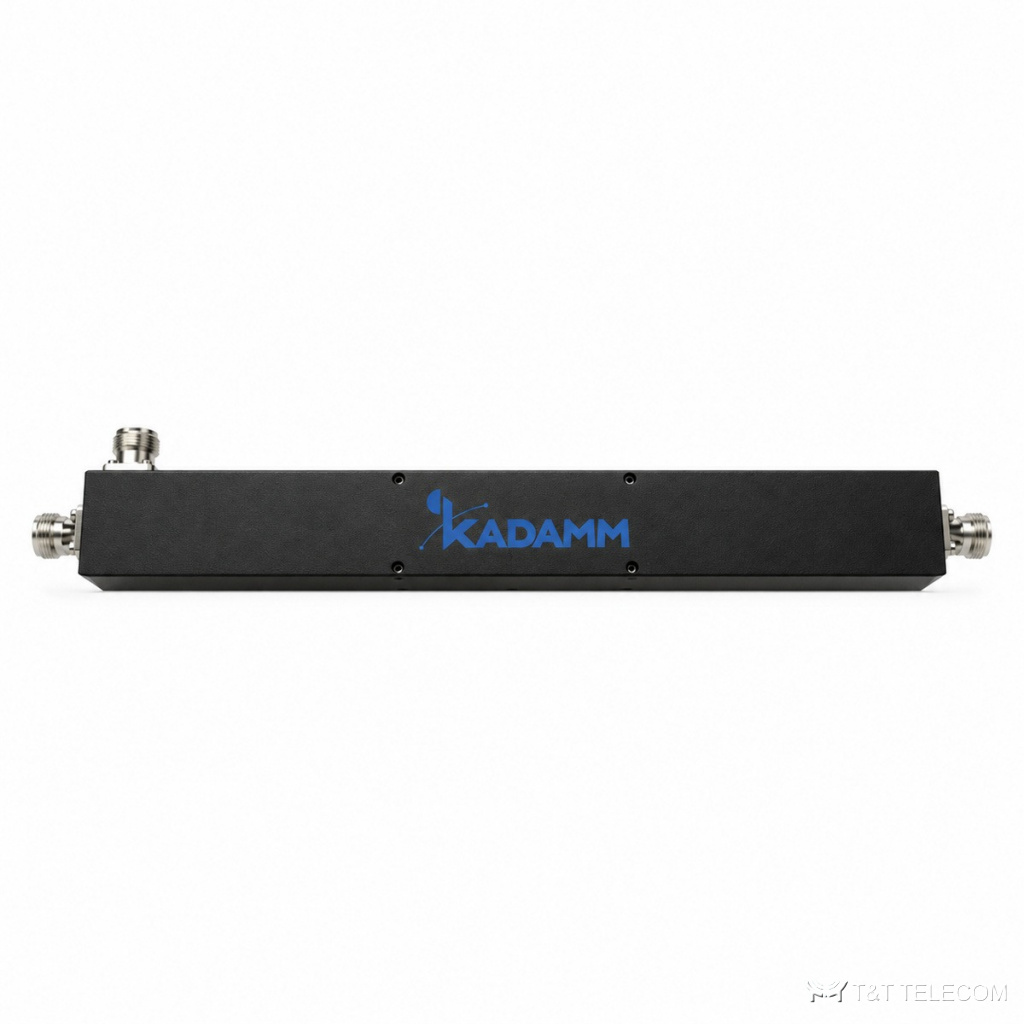

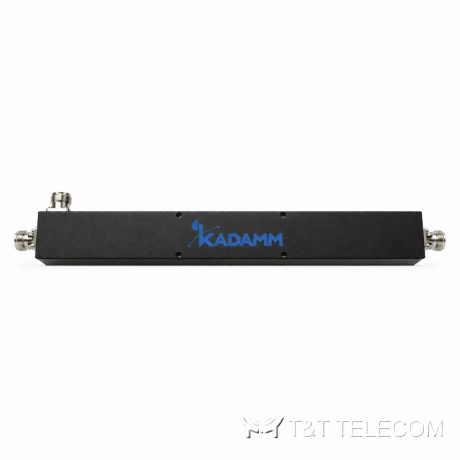

Ответвители направленные коаксиальные серии KADAMM НО-150/1000 — 150–1000 МГц, 5 исполнений
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM НО-150/1000 — широкополосные направленные ответвители 150–1000 МГц на 300 Вт с нормированной интермодуляцией: PIM3 до −150 дБн при двух сигналах по 43 дБм. Номиналы 3, 6, 8, 10 и 15 дБ, разъёмы N, 4.3-10 или 7/16 DIN.
Принцип работы и конструкция
НО-150/1000 отводит заданную часть мощности в боковую ветку, а основная часть проходит дальше по магистрали. Так питают антенны с разным удалением от источника, выравнивая уровень сигнала. Рабочая полоса НО-150/1000 — 150–1000 МГц, в неё попадают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
Пассивная интермодуляция НО-150/1000 — не более −150 дБн при 2 × 43 дБм (900 МГц); при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери. Допустимая мощность на вход НО-150/1000 — 300 Вт. Разъёмы НО-150/1000: N или 4.3-10 или 7/16 DIN (розетка).
Конструкция НО-150/1000: работает при −30…+65 °C.
Где применяют
- DAS для УКВ, TETRA и сотовых полос до 1000 МГц.
- Мощные магистрали до 300 Вт.
- Тракты с требованиями к интермодуляции.
- Магистраль DAS с антеннами на разном удалении от источника — НО-150/1000.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 150–1000 МГц |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−150 дБн при 2 × 43 дБм (900 МГц) |
| Вносимые потери | по исполнению (см. таблицу исполнений) |
Исполнения
| Артикул | Ответвление, дБ | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём | Вносимые потери |
|---|---|---|---|---|---|---|---|
| KADAMM НО-10-150/1000-43 | 10 | 150–1000 | 300 Вт | ≤1,3 | ≤−150 дБн при 2 × 43 дБм (900 МГц) | N или 4.3-10 или 7/16 DIN (розетка) | — |
| KADAMM НО-15-150/1000-43 | 15 | 150–1000 | 300 Вт | ≤1,3 | ≤−150 дБн при 2 × 43 дБм (900 МГц) | N или 4.3-10 или 7/16 DIN (розетка) | ≤0,4 дБ |
| KADAMM НО-3-150/1000-43 | 3 | 150–1000 | 300 Вт | ≤1,3 | ≤−150 дБн при 2 × 43 дБм (900 МГц) | N или 4.3-10 или 7/16 DIN (розетка) | ≤3,65 дБ |
| KADAMM НО-6-150/1000-43 | 6 | 150–1000 | 300 Вт | ≤1,3 | ≤−150 дБн при 2 × 43 дБм (900 МГц) | N или 4.3-10 или 7/16 DIN (розетка) | ≤1,75 дБ |
| KADAMM НО-8-150/1000-43 | 8 | 150–1000 | 300 Вт | ≤1,3 | ≤−150 дБн при 2 × 43 дБм (900 МГц) | N или 4.3-10 или 7/16 DIN (розетка) | ≤1,35 дБ |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N или 4.3-10 или 7/16 DIN (розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −30…+65 °C |
Как подобрать НО-150/1000
- 3 дБ — деление пополам, 6–15 дБ — неравное ответвление.
- Тип разъёма выбирается при заказе.
- КСВН до 1,3 во всей полосе.
- Суммарная мощность передатчиков на входе НО-150/1000 — не выше 300 Вт, с запасом на пиковые значения.
- Если на НО-150/1000 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −150 дБн при 2 × 43 дБм (900 МГц)), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM НО-150/1000 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −150 дБн при 2 × 43 дБм (900 МГц)?
Чем ниже это значение у НО-150/1000, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
