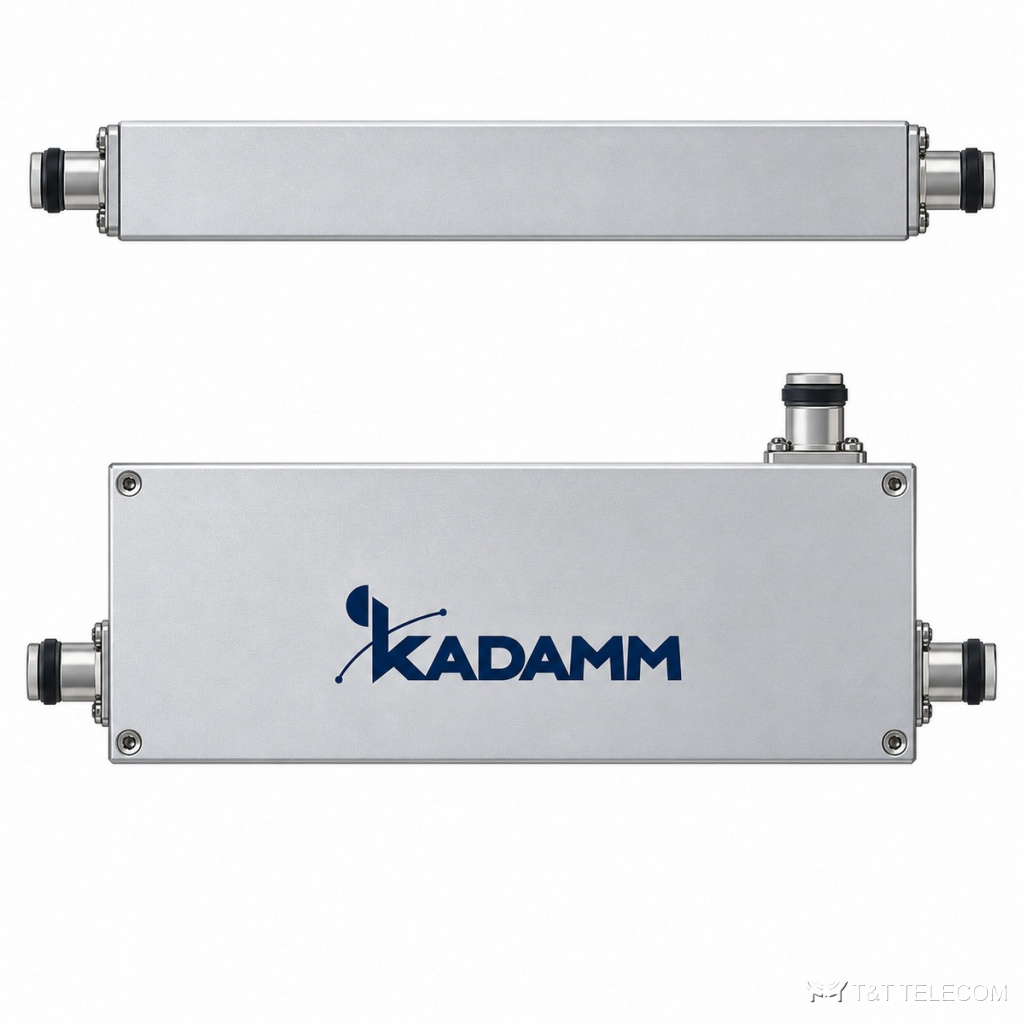

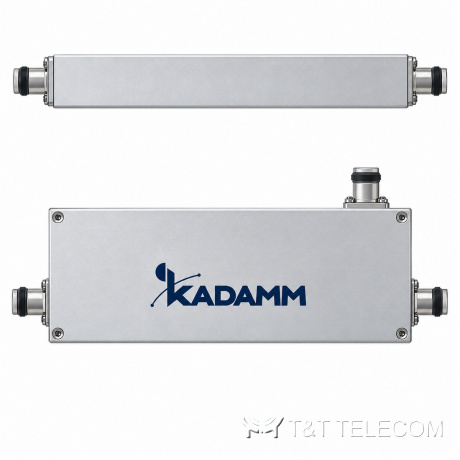

Ответвители направленные коаксиальные серии KADAMM НО-140/500 — 6, 10, 15 и 20 дБ, 140–500 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM НО-140/500 — маломощные направленные ответвители 6, 10, 15 и 20 дБ для УКВ и ДМВ 140–500 МГц. Направленность от 18 дБ, КСВН до 1,3, неравномерность ответвления ±0,7 дБ, прямая мощность 30 Вт, корпус из алюминия с оксидированием, −40…+80 °C.
Принцип работы и конструкция
НО-140/500 отводит заданную часть мощности в боковую ветку, а основная часть проходит дальше по магистрали. Так питают антенны с разным удалением от источника, выравнивая уровень сигнала. Рабочая полоса НО-140/500 — 140–500 МГц, в неё попадают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
КСВН НО-140/500 — не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход НО-140/500 — 30 Вт. Разъёмы НО-140/500: N. Вносимые потери НО-140/500 — не более 0,5 дБ (у 6, 10 и 15 дБ — сверх потерь на ответвление 1,30 / 0,45 / 0,15 дБ). Переходное ослабление в боковую ветку 6 / 10 / 15 / 20 дБ. Направленность не менее 18 дБ.
Конструкция НО-140/500: габариты 150 × 55 × 20 мм; работает при −40…+80 °C.
Где применяют
- Ветвление систем покрытия радиосвязи в зданиях и тоннелях.
- Контрольные отводы маломощных ретрансляторов.
- Сети TETRA, DMR и УКВ.
- Магистраль DAS с антеннами на разном удалении от источника — НО-140/500.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 140–500 МГц |
| Ответвление | 6, 10, 15 или 20 дБ ±1,0 дБ — по артикулу |
| Неравномерность ответвления | ±0,7 дБ |
| Вносимые потери | ≤0,5 дБ (у 6, 10 и 15 дБ — сверх потерь на ответвление 1,30 / 0,45 / 0,15 дБ) |
| Направленность | ≥18 дБ |
| КСВН | ≤1,3 |
| Мощность | 30 Вт (прямая) |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Ответвление, дБ | Полоса, МГц | Потери, дБ | Мощность, Вт |
|---|---|---|---|---|
| KADAMM НО-6-140/500-N | 6 ±1,0 | 140–500 | ≤0,5 + 1,30 | 30 |
| KADAMM НО-10-140/500-N | 10 ±1,0 | 140–500 | ≤0,5 + 0,45 | 30 |
| KADAMM НО-15-140/500-N | 15 ±1,0 | 140–500 | ≤0,5 + 0,15 | 30 |
| KADAMM НО-20-140/500-N | 20 ±1,0 | 140–500 | ≤0,5 | 30 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | 150 × 55 × 20 мм |
| Материал | алюминий, токопроводящее оксидирование |
| Температура эксплуатации | −40…+80 °C |
| Температура хранения | −55…+85 °C |
| Масса | уточняйте у менеджера |
Как подобрать НО-140/500
- Ответвление — первое число артикула.
- Мощность до 30 Вт.
- Потери сверх ответвления — до 0,5 дБ.
- Суммарная мощность передатчиков на входе НО-140/500 — не выше 30 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM НО-140/500 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
