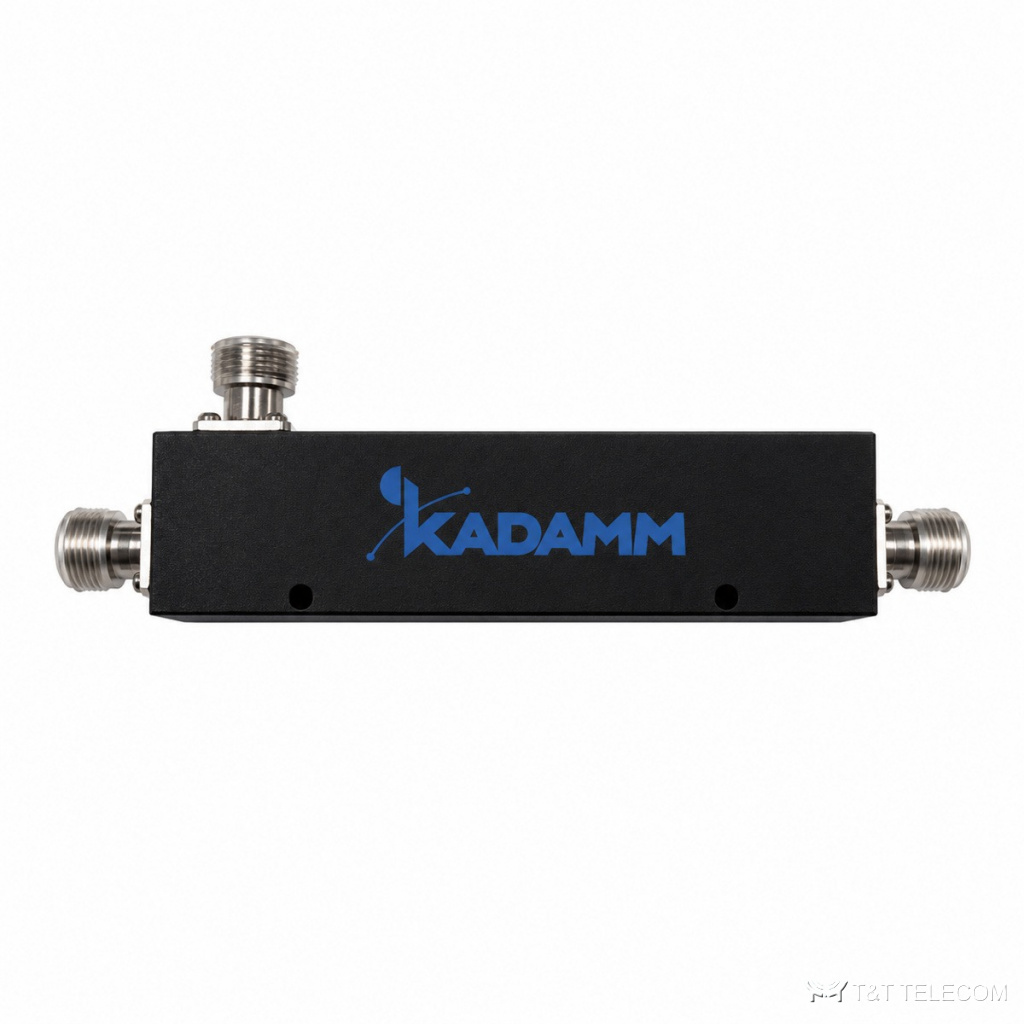

Ответвители направленные коаксиальные серии KADAMM НО-130/175 — 130–175 МГц, 5 исполнений

Ответвители направленные коаксиальные серии KADAMM НО-130/175 — 130–175 МГц, 5 исполнений
Направленные ответвители
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM НО-130/175 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM НО-130/175 — направленные ответвители для служебной УКВ-связи 130–175 МГц: пять номиналов от 6 до 30 дБ, 100 Вт, КСВН до 1,3, разъёмы N.

Принцип работы и конструкция

НО-130/175 отводит заданную часть мощности в боковую ветку, а основная часть проходит дальше по магистрали. Так питают антенны с разным удалением от источника, выравнивая уровень сигнала. Рабочая полоса НО-130/175 — 130–175 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц.

Допустимая мощность на вход НО-130/175 — 100 Вт. Разъёмы НО-130/175: N (розетка). Конструкция НО-130/175: работает при −30…+80 °C.

Где применяют

  • Распределение сигнала УКВ по ветвям системы радиопокрытия.
  • Отвод сигнала на контрольный приёмник.
  • Тракты раций до 100 Вт.
  • Магистраль DAS с антеннами на разном удалении от источника (НО-130/175).

Технические характеристики

ПараметрЗначение
Рабочая полоса130–175 МГц
Мощность100 Вт
Волновое сопротивление50 Ом
Вносимые потерипо исполнению (см. таблицу исполнений)

Исполнения

АртикулОтветвление, дБПолоса, МГцМощность, ВтКСВНPIM3РазъёмВносимые потери
KADAMM НО-10-130/175-N10130–175100 Вт≤1,3—N (розетка)0,8 дБ
KADAMM НО-15-130/175-N15130–175100 Вт≤1,3—N (розетка)0,5 дБ
KADAMM НО-20-130/175-N20130–175100 Вт≤1,3—N (розетка)0,3 дБ
KADAMM НО-30-130/175-N30130–175100 Вт≤1,3—N (розетка)0,3 дБ
KADAMM НО-6-130/175-N6130–175100 Вт≤1,3—N (розетка)1,75 дБ

Механика и условия эксплуатации

ПараметрЗначение
РазъёмыN (розетка)
Габаритыпо исполнению — уточняйте у менеджера
Массауточняйте у менеджера
Температура эксплуатации−30…+80 °C

Как подобрать НО-130/175

  • 6 и 10 дБ — для деления мощности по ветвям, 20–30 дБ — для контроля.
  • Номинал указан первым числом артикула.
  • Габариты уточняйте у менеджера.
  • Суммарная мощность передатчиков на входе НО-130/175 — не выше 100 Вт, с запасом на пиковые значения.

Поставка

Подберём исполнение KADAMM НО-130/175 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
