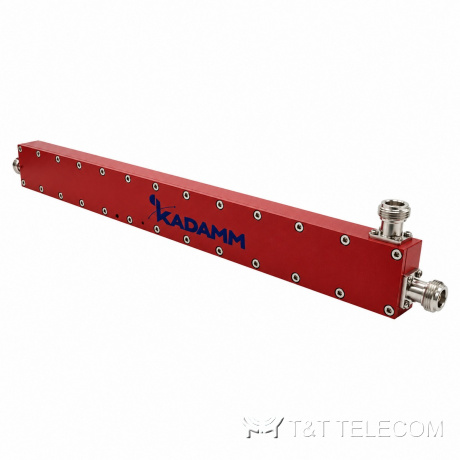

Направленный ответвитель KADAMM НО-13-138/960-N — 138–960 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM НО-13-138/960-N — направленный ответвитель 13 дБ для полосы 138–960 МГц: УКВ, ДМВ и нижние сотовые полосы. Мощность 200 Вт, потери в основном тракте до 0,7 дБ, развязка от 28 дБ, КСВН до 1,3. Длинный узкий корпус 344 × 40 × 19 мм, 1 кг, разъёмы N.
Как устроена НО-13-138/960-N
НО-13-138/960-N отводит заданную часть мощности в боковую ветку, а основная часть проходит дальше по магистрали. Так питают антенны с разным удалением от источника, выравнивая уровень сигнала. Рабочая полоса НО-13-138/960-N — 138–960 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900.
КСВН НО-13-138/960-N — не более 1,30: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход НО-13-138/960-N — 200 Вт. Разъёмы НО-13-138/960-N: N (розетка). Вносимые потери НО-13-138/960-N — не более 0,70 дБ. Развязка между портами не менее 28 дБ.

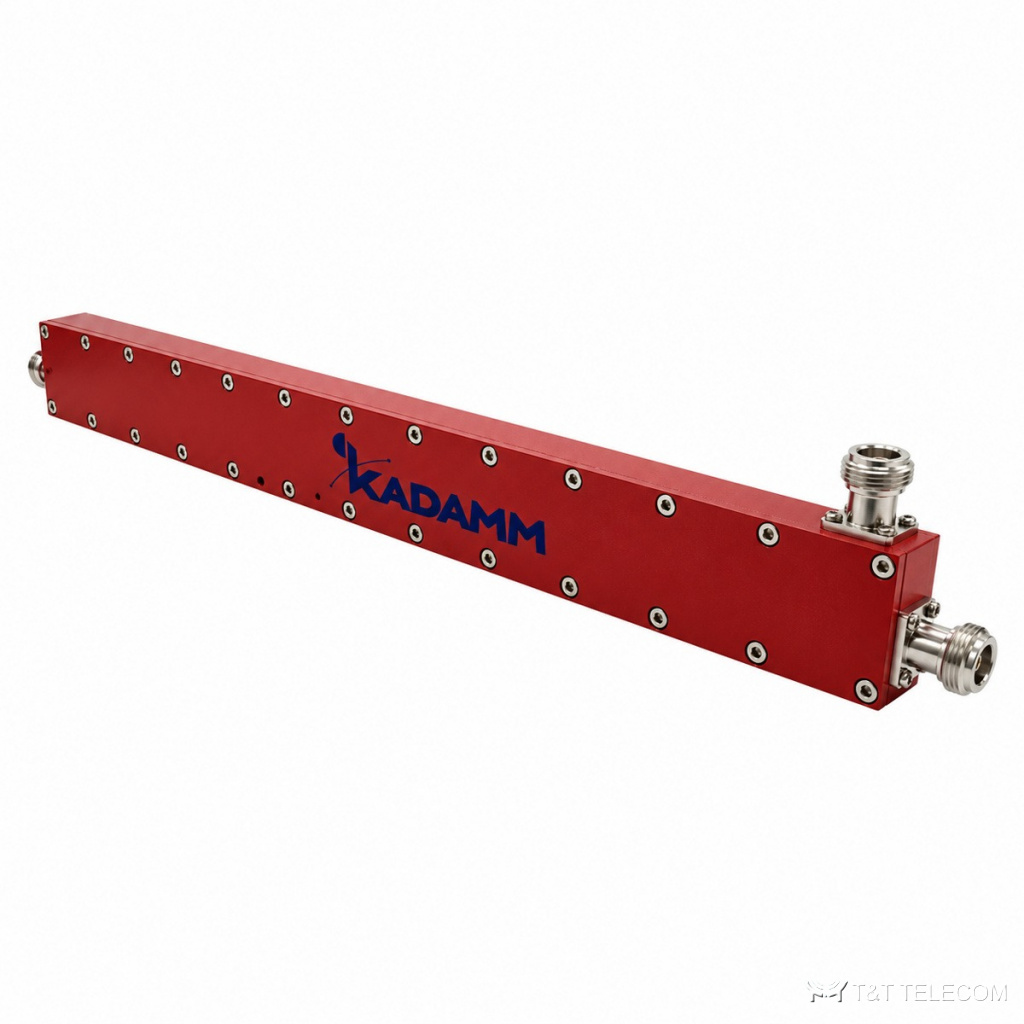

Конструкция НО-13-138/960-N: габариты 344 × 40 × 19 мм; масса 1,0 кг; защита IP60; работает при −35…+65 °C.
Где применяют
- Ветвление сети радиосвязи и сотовой связи 900 МГц в тоннелях и зданиях.
- Контрольный отвод на выходе ретранслятора УКВ / ДМВ.
- Тракты до 200 Вт.
- Магистраль DAS с антеннами на разном удалении от источника — НО-13-138/960-N.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 138–960 МГц |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | ≤0,70 дБ |
| Развязка / подавление | ≥28 дБ |
| КСВН | ≤1,30 |
Исполнения
| Артикул | Ответвление, дБ | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM НО-13-138/960-N | 13 | 138–960 | 200 Вт | ≤1,30 | — | N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | 344 × 40 × 19 мм |
| Масса | 1,0 кг |
| Температура эксплуатации | −35…+65 °C |
| Степень защиты | IP60 |
Как подобрать НО-13-138/960-N
- Нижняя граница 138 МГц — подходит для УКВ-радиосвязи.
- Мощность 200 Вт.
- Разъёмы N (розетка).
- Суммарная мощность передатчиков на входе НО-13-138/960-N — не выше 200 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM НО-13-138/960-N под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,30?
Доля отражённой мощности при таком КСВН у НО-13-138/960-N — не больше 1,7 %, остальное уходит в антенну.
