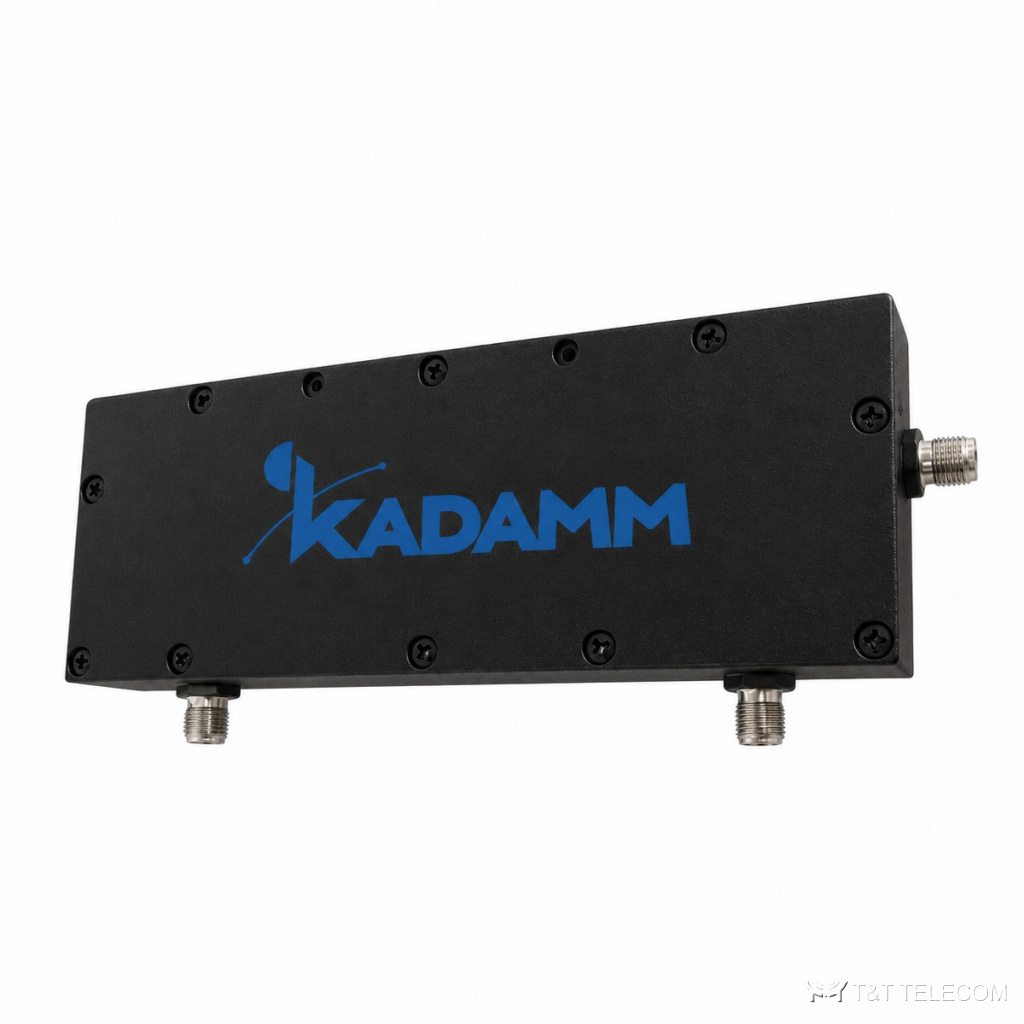

Ответвители направленные коаксиальные серии KADAMM НО-1000/2000 — 1000–2000 МГц, 3 исполнения
Направленные ответвители
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM НО-1000/2000 — направленные ответвители на полосу 1000–2000 МГц с ответвлением 10, 30 или 40 дБ. Мощность 50 Вт, КСВН до 1,15, разъёмы SMA.
Как устроена НО-1000/2000
НО-1000/2000 отводит заданную часть мощности в боковую ветку, а основная часть проходит дальше по магистрали. Так питают антенны с разным удалением от источника, выравнивая уровень сигнала. Рабочая полоса НО-1000/2000 — 1000–2000 МГц, в неё попадают GSM-1800 и LTE-1800, GPS L1 / ГЛОНАСС L1.
Допустимая мощность на вход НО-1000/2000 — 50 Вт. Разъёмы НО-1000/2000: SMA (розетка). Конструкция НО-1000/2000: работает при −35…+65 °C.
Где применяют
- Контрольный отвод сигнала к анализатору или приёмнику.
- Измерительные стенды L-диапазона.
- Маломощные тракты до 50 Вт.
- Магистраль DAS с антеннами на разном удалении от источника (НО-1000/2000).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 1000–2000 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | по исполнению (см. таблицу исполнений) |
Исполнения
| Артикул | Ответвление, дБ | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём | Вносимые потери |
|---|---|---|---|---|---|---|---|
| KADAMM НО-10-1000/2000-SMA | 10 | 1000–2000 | 50 | ≤1,15 | — | SMA (розетка) | ≤0,8 дБ |
| KADAMM НО-30-1000/2000-SMA | 30 | 1000–2000 | 50 | ≤1,15 | — | SMA (розетка) | ≤0,4 дБ |
| KADAMM НО-40-1000/2000-SMA | 40 | 1000–2000 | 50 | ≤1,15 | — | SMA (розетка) | ≤0,4 дБ |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −35…+65 °C |
Как подобрать НО-1000/2000
- 30 и 40 дБ — для измерений без заметного влияния на тракт.
- Номинал — первое число артикула.
- Габариты по исполнению уточняйте у менеджера.
- Суммарная мощность передатчиков на входе НО-1000/2000 — не выше 50 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM НО-1000/2000 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
