Гибкий коаксиальный СВЧ кабель MULTIFLEX_141
Кабель RG-402 (0.141")
ПроизводительHUBER+SUHNER
Цена2 430 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
MULTIFLEX 141 (Part Number 22511964) — гибкий коаксиальный СВЧ кабель Huber+Suhner с двойным экраном для работы на частотах до 33 ГГц. Кабель относится к типоразмеру 0.141″ (группа RG-402): диаметр оболочки 4,14 мм, волновое сопротивление 50 Ом, диэлектрик из PTFE.
Двойной экран — посеребрённая медная фольга (коэффициент экранирования 100%) и оплётка из лужёной меди (83%). Оболочка из FEP, рабочая температура от −65 до +165 °C; кабель проверен на совместимость с бессвинцовой пайкой и соответствует директивам RoHS, REACH и ELV.
Технические характеристики
| Параметр | Значение |
|---|---|

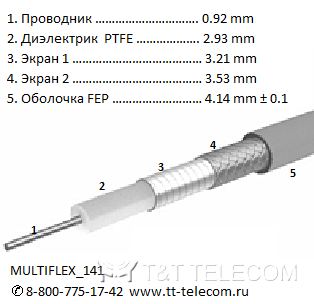

| Внутренний проводник | посеребрённый медный провод / 0,92 мм |
| Диэлектрик | PTFE (политетрафторэтилен) / 2,93 мм |
| Внешний проводник (экран 1) | посеребрённая медная фольга / 3,21 мм |
| Коэффициент экранирования (экран 1) | 100% |
| Внешний проводник (экран 2) | оплётка из лужёной меди / 3,53 мм |
| Коэффициент экранирования (экран 2) | 83% |
| Материал оболочки | FEP (фторированный этиленпропилен) |
| Цвет оболочки | RAL 5015 (синий) |
| Диаметр оболочки | 4,14 мм (допуск 0,1 мм) |
| Рабочая частота, ГГц | 33 |
| Импеданс | 50 ± 2 Ом |
| Ёмкость, пФ/м | 95 |
| Скорость распространения, % | 70,6 |
| Задержка сигнала, нс/м | 4,7 |
| Сопротивление изоляции, МОм/м | 100000000 |
| Рабочее напряжение на уровне моря, кВrms | 1,9 |
| Испытательное напряжение, 50 Гц, 1 мин, кВrms | 3,8 |
| Механические данные | |
| Вес, кг/100 м | 4,5 |
| Статический радиус изгиба | 10 мм |
| Динамический радиус изгиба | 40 мм |
| Экологические и общие данные | |
| Рабочая температура | −65,0 °C … +165 °C |
| Температура установки | −20 °C … +60 °C |
| Тест на распространение пламени | IEC 60332-1, UL 1581 § 1080 (VW-1) |
| Проверено на бессвинцовую пайку | да |
| 2011/65/EC (RoHS) | совместимый |
| 2006/1907/EC (REACH) | совместимый |
| 2002/96/EC (WEEE) | специальной маркировки не требуется |
| 2000/53/EC (ELV) | совместимый |
