LMR-600 гибкий коаксиальный кабель и разъемы с изоляцией из вспененного полиэтилена с двойным экраном (14.99 мм)
Кабель Times Microwave
ПроизводительTimes Microwave
Цена1 130 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
LMR-600 — гибкий коаксиальный кабель Times Microwave с изоляцией из вспененного полиэтилена и двойным экраном, наружный диаметр 14.99 мм. Кабель сочетает гибкость с низкими потерями, сопоставимыми с полужесткими и жесткими линиями; эквивалент с теми же характеристиками — QRL1500.
Особенности
- Аналог кабеля 10D-FB
- Гибкость и изгибаемость
- Низкие потери, сопоставимые с полужесткими и жесткими линиями
- Стойкость к ультрафиолетовому излучению
- Рассчитан на 20 лет службы на открытом воздухе
- Широкий выбор разъемов
- Экранирование благодаря многослойной металлизированной фольге на 50 дБ превышает показатели обычного кабеля (40 дБ)
Назначение и применение
- Сборки (джамперы) в беспроводных системах связи
- Короткие антенно-фидерные линии
- Системы радиодоступа: WLL, GPS, LMR, WLAN, WISP, WiMax, Wi-Fi, SCADA, мобильные антенны
Технические характеристики
| Параметр | Значение |
|---|---|
| Внутренний проводник, омедненный алюминий | 4.47 мм |
| Диэлектрик, вспененный полиэтилен | 11.56 мм |
| Внешний проводник, алюминиевая лента | 11.71 мм |
| Внешняя оплетка, луженая медь | 12.45 мм |
| Стандартная оболочка, черный полиэтилен | 14.99 мм |
| Волновое сопротивление | 50 Ом |
| Уровень экранирования | >90 дБ |
| Пиковая мощность | 40 кВт |
| Выдерживаемое напряжение | 4000 В |
| Напряжение пробоя оболочки | 8000 VRMS |
| Скорость распространения | 87 % |
| Радиус изгиба при монтаже | 38.1 мм |
| Радиус изгиба повторный | 152.4 мм |
| Изгибающий момент | 3.73 Н·м |
| Усилие на разрыв | 158.9 кг |
| Температура хранения | -70/+85 °C |
| Рабочий диапазон температур | -40/+85 °C |
Информация для заказа
| Обозначение | Код | Исполнение |
|---|---|---|
| LMR-600 | 54003 | наружный, PE, черный |
| LMR-600-DB | 54093 | наружный / водонепроницаемый, PE, черный |
| LMR-600-FR | 54032 | внутренний / наружный огнестойкий CMR, PE, черный |
| LMR-600-FR-PVC | 54074 | внутренний / наружный огнестойкий CMR, ПВХ, черный |
| LMR-600-PVC | 54219 | общего назначения, ПВХ, черный |
| LMR-600-PVC-W | 54206 | общего назначения, ПВХ, белый |

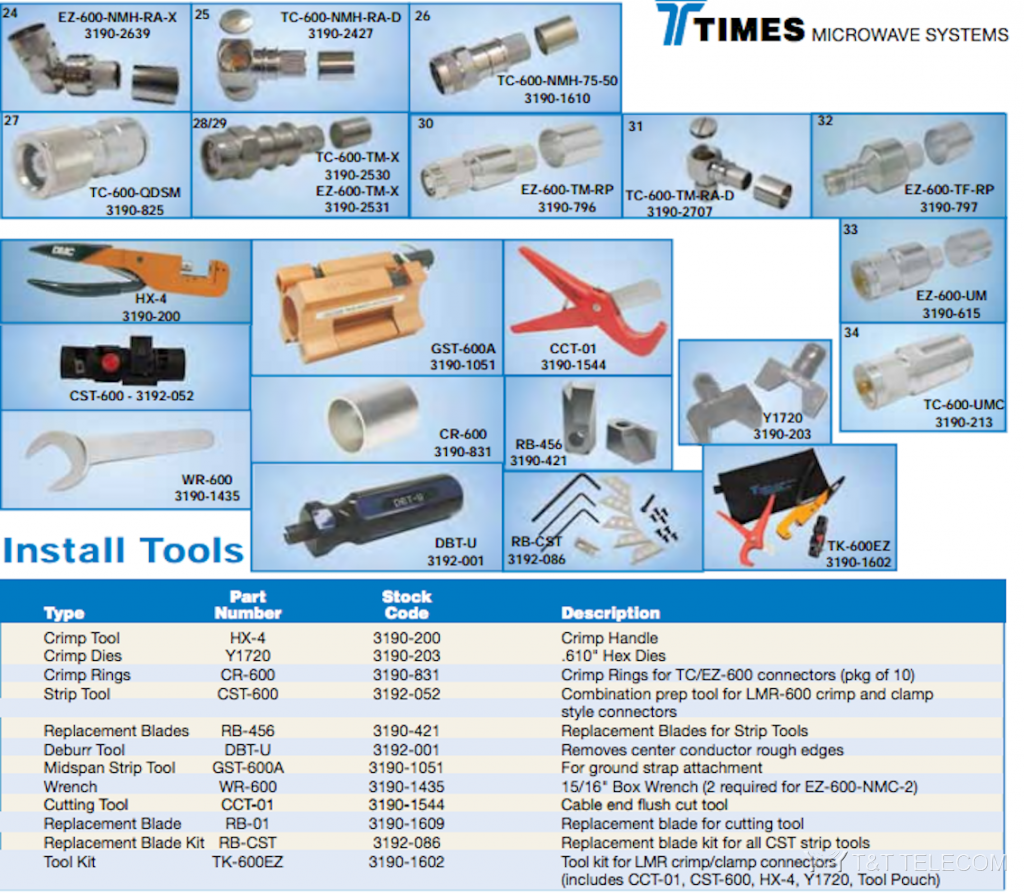

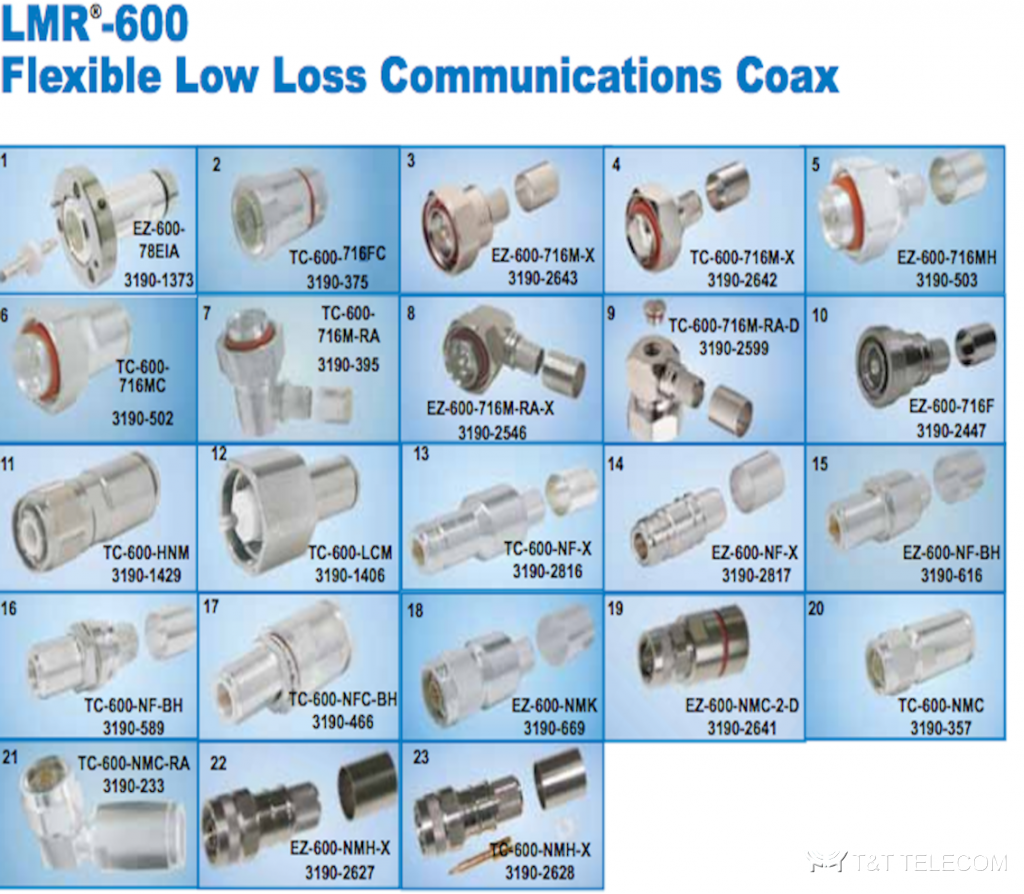

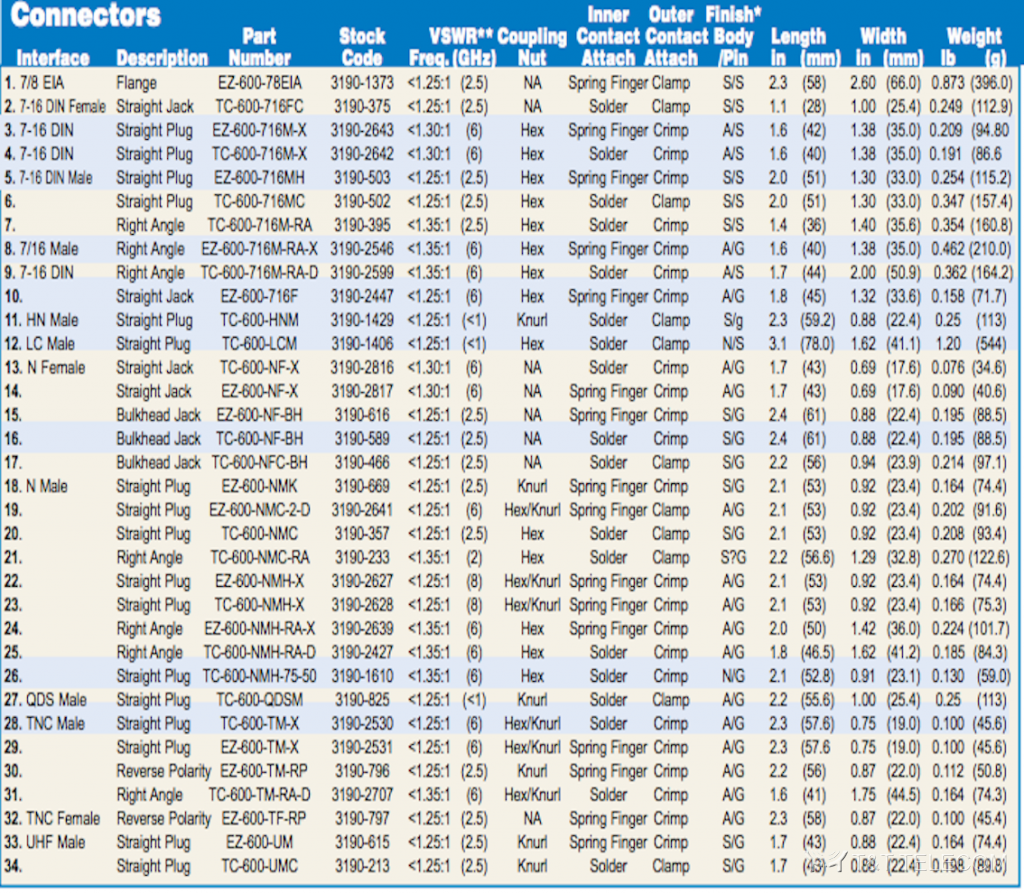

Разъемы и переходники для LMR-600
| Обозначение | Артикул | Обозначение | Артикул | Обозначение | Артикул |
|---|---|---|---|---|---|
| EZ-600-FMH-75 | 3190-1619 | EZ-600-NMH-PL-X | 3190-2963 | EZ-600-TM-X | 3190-2531 |
| TC-600-HNM | 3190-1429 | TC-600-NMH-PL-X | 3190-2964 | TC-600-TM-RA-D | 3190-2707 |
| TC-600-LCM | 3190-1406 | TC-600-NMH-PL | 3190-760 | EZ-600-TM-RP | 3190-796 |
| TC-600-LCM-PL | 3190-1221 | EZ-600-NMK | 3190-669 | TC-600-TM-RP | 3190-1064 |
| EZ-600-NF-X | 3190-2817 | EZ-600-NM-75 | 3190-1620 | EZ-600-UM | 3190-615 |
| TC-600-NF-PL | 3190-965 | EZ-600-NMH-RA-X | 3190-2639 | TC-600-UMC | 3190-213 |
| EZ-600-NF-BH | 3190-616 | TC-600-NMH-RA-D | 3190-2427 | EZ-600-78 EIA | 3190-1373 |
| TC-600-NF-BH | 3190-589 | TC-600-NMH-RA | 3190-785 | EZ-600-716MH-RA-D | 3190-395 |
| TC-600-NFC-BH | 3190-466 | TC-600-QDSM | 3190-846 | EZ-600-716MH | 3190-503 |
| EZ-600-NMC-2-D | 3190-2641 | TC-600-QDSM-RA | 3190-847 | TC-600-716M-X | 3190-2642 |
| EZ-600-NMC | 3190-355 | EZ-600-TF-RP | 3190-797 | TC-600-716MC | 3190-502 |
| TC-600-NMC | 3190-357 | TC-600-TF-RP | 3190-1065 | TC-600-716M-RA-D | 3190-2599 |
| EZ-600-NMH-X | 3190-2627 | EZ-600-TM-D | 3190-2531 | EZ-600-716F | 3190-2447 |
| TC-600-NMH-X | 3190-2628 | TC-600-TM-X | 3190-2530 | TC-600-716FC | 3190-375 |
Документация
- Техническая спецификация кабелей серии LMR-600 на сайте производителя (PDF)
| Внутр. проводник омедненный алюминий | 4.47 мм |
|---|---|
| Диэлектрик вспененный полиэтилен | 11.56 мм |
| Внешний проводник алюминиевая лента | 11.71 мм |
| Внешняя оплетка луженая медь | 12.45 мм |
| Стандартная оболочка черный полиэтилен | 14.99 мм |
| Сопротивление | 50 Ом |
| Уровень экранирования | >90 дБ |
| Пиковая мощность | 40 кВт |
| Выдерживаемое напряжение | 4000 В |
| Напряжение пробоя оболочки | 8000 VRMS |
| Скорость распространения | 87 % |
| Радиус изгиба: монтаж | 38.1 мм |
| Радиус изгиба: повторный | 152.4 мм |
| Изгибающий момент | 3.73 Н-м |
| Усилие на разрыв | 158.9 кг |
| Диапазон температур для хранения | -70/+85 °C |
| Рабочий диапазон температур | -40/+85 °C |
- LMR600. Техническая спецификация 489.03 КБ
- LMR 600‑75 Ohm. Техническая спецификация 227.6 КБ
